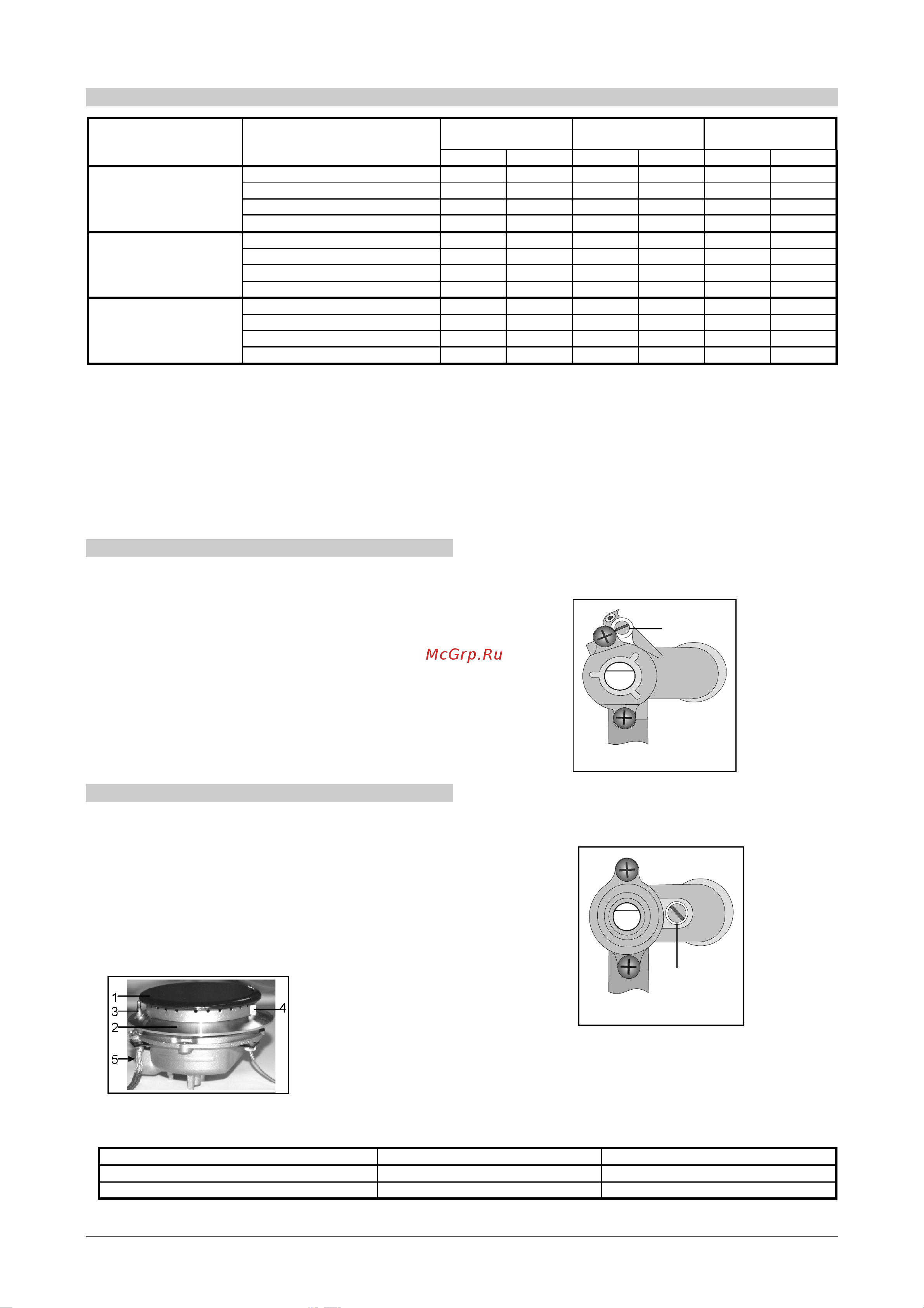

Таблица сопл
Вид, давление газа
Число
Маленькая
горелка
Стандартная
горелка
Большая горелка
Воббе макс мин макс мин макс мин
Природный газ H , Ном. тепл. нагрузка (кВт)
0,9 0,29 1,5 0,36 2,7 0,63
GZ 50 Расход (л/ч)
95 31 159 38 286 67
p=20 мбар Обозн.сопла (1/100мм)
76 94 128
Wo=40,9÷54,7 MДж/м
3
Шифр сопла
609302 609300 609301
Природный газ H Ном. тепл. нагрузка (кВт)
0,9 0,29 1,5 0,36 2,7 0,63
p=13 мбар Расход (л/ч)
95 31 159 38 286 67
Wo=43,4÷52,4 MДж/м
3
Обозн.сопла (1/100мм)
90 110 145
Шифр сопла
609636 609634 609635
Сжиженный газ G 30 Ном. тепл. нагрузка (кВт)
0,9 0,29 1,5 0,36 2,7 0,63
p=30 мбар Расход (г/ч)
70,9 22,9 118,2 28,4 212,8 49,7
Wo=72,9÷87,3 MДж/м
3
Обозн.сопла (1/100мм)
50 29/24 65 33/26 85 43/33
Шифр сопла
609253 609271 609272
Встроены форсунки для сжиженного газа. Для местного и природного газа необходимо установить их на отверстии трубы в
соответствии с расходом газа (отвинтить макс. 1,5 оборота от насадки).
Обозначения сопла для минимума зависит от производителя. Первая цифра действительна для IMIT, а другая для
COPRECI.
Мощности горелок указаны с учетом нижние тепловые значения Hi.
Внимание: эти работы может произвести только специалист, уполномоченный дистрибьютором газа или
уполномоченным сервисом!
Подключение аппарата к другому типу газа
Перед подключением отключите аппарат от электросети.
Замените форсунки для номинальной тепловой нагрузки
на соответствующие форсунки для нового вида газа (см.
таблицу);
Форсунку для минимальной тепловой нагрузки
отвинчивайте до тех пор, пока не достигнете
минимальной тепловой нагрузки.
Форсунку для минимальной нагрузки не отвинчивайте
больше чем на 1,5 оборота.
После подключения плиты:
переклейте старую наклейку на новую с
соответствующими изменениями,
проверьте функциональность и герметичность аппарата.
Устанавливаемые элементы
Устанавливаемые элементы горелок доступны после
демонтажа панели управления, а устанавливаемые
элементы духовки и инфра горелок после демонтажа
панели управления и горелок.
Снимите несущую решётку и покровы горелок с короной
Снимите кнопки управления
Отвейте нижние прикрепляющие винты панели
управления и её снимите.
Горелка (рисунок 1)
1 Крышка коронки
горелки
2 Коронка горелка с
носителем крышки
горелки
3 Термоэлемент
(только в некоторых
моделях)
4 Свечка
электроподжига
5 Форсунка
Защищённый газовый кран (рисунок 3)
13 Регулировочный винт для минимальной
тепловой нагрузки
Незащищённый газовый кран (рисунок 3a)
13 Регуляционный винт для минимальной
тепловой нагрузки
Элементы, которые должны быть заменены или установлены при переходе на другой вид газа.
Горелка Номер рисунка Обозначение элемента
Номинальная тепловая нагрузка
15
Минимальная тепловая нагрузка
3,3a 13
1
13
3
13
3a
