15
Het kookplateau is ontworpen om te werlen bij 230 V
eenfasig.
De aansluiting moet worden uitgevoerd conform de
voorwaarden en normen, voorgeschreven door de geldende
wetgeving.
Alvorens aan te sluiten moet u nagaan of:
1. de elektrische voeding afgestemd is op het verbruik
van het kookplateau (zie het identificatieplaatje);
2. de bestaande elektrische toevoer voorzien is van een
aarding conform de geldende voorschriften;
3. de meerpolige stekker of de gebruikte schakelaar
gemakkelijk bereikbaar zijn nadat het kookplateau
gelnstalleerd is.
Bevestig een stekker aan de kabel, aangepast aan de
belasting, en sluit aan op een beveiligd contact.
Om de stekker met de kabel te verbinden, dienen de
aanbevelingen in Fig. 3 te worden gevolgd.
Als een directe aansluiting op het stroomnet vereist is,
moet een meerpolige stekker worden gebruikt met een
minimum afstand tussen de contacten van 3 mm,
aangepast aan de belasting en geldende voorschriften.
De bruine fasedraad (die aangesloten is op de “L” clip van
het plateau) moet altijd worden aangesloten op het
fasecontact van het stroomnet.
De stroomkabel moet zo geplaatst worden dat hij op geen
enkel punt 90°C warmer kan worden dan de
omgevingstemperatuur.
Elektrische aansluiting
Aanwijzingen voor de installateur
De hierna volgende instructies zijn bestemd
voor de erkende installateurs, om ervoor te
zorgen dat installatie en onderhoud optimaal
verlopen, volgens de geldende normen.
Ontkoppel het kookplateau van de
stroomtoevoer. Ingeval het plateau op de
stroomtoevoer aangesloten moet blijven,
moeten alle nodige voorzorgsmaatregelen
worden getroffen.
De zijwanden van de meubels mogen niet
hoger komen dat het werkvlak van het toestel.
Plaats het toestel niet in de buurt van
ontvlambare materialen (zoals gordijnen,
handdoeken enz.).

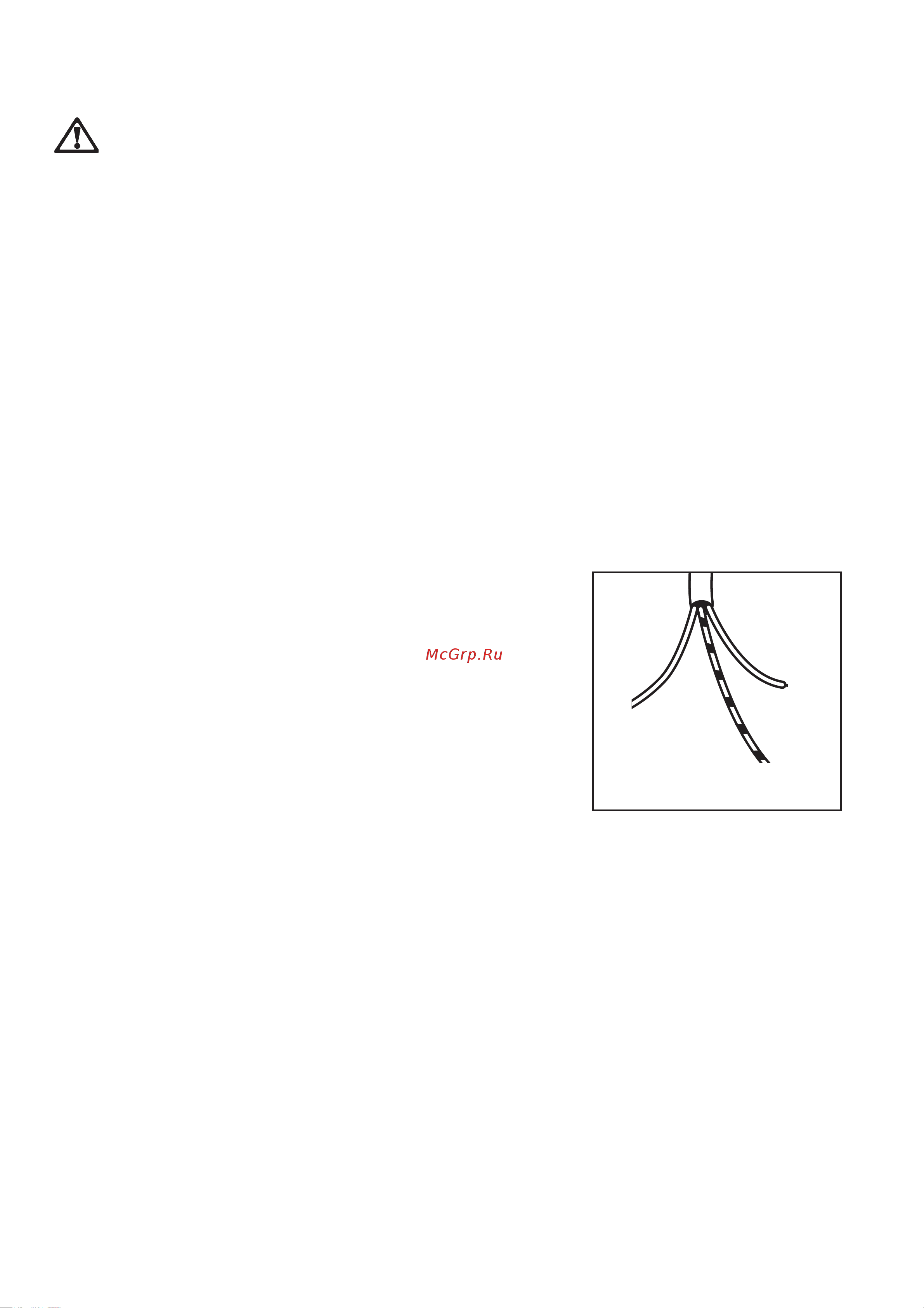

Fig. 1
Neutraal
Aarde (geel-groen)
Vervangen van de stroomkabel
De verbindinq tussen stroomkabel en klemmenbord is
van het “Y”-type: de stroomkabel kan dus alleen worden
vervangen met behulp van een speciaal stuk
gereedschap waarmee de installateurs uitgerust zijn.
Wanneer de stroomkabel moet worden vervangen, mag
alleen type H05V2V2-F T90 worden gebruikt, en beide
types moeten aangepast zijn aan de belasting en de
temperatuur waarbij ze moeten functioneren.
Bovendien moet de groen/gele aardingsdraad zo’n 2 cm
langer zijn dan de fasedraad en de neutrale draad
(Fig.1).
