БОР
Т
ОВАЯ
СИСТЕМА КОНТРОЛЯ

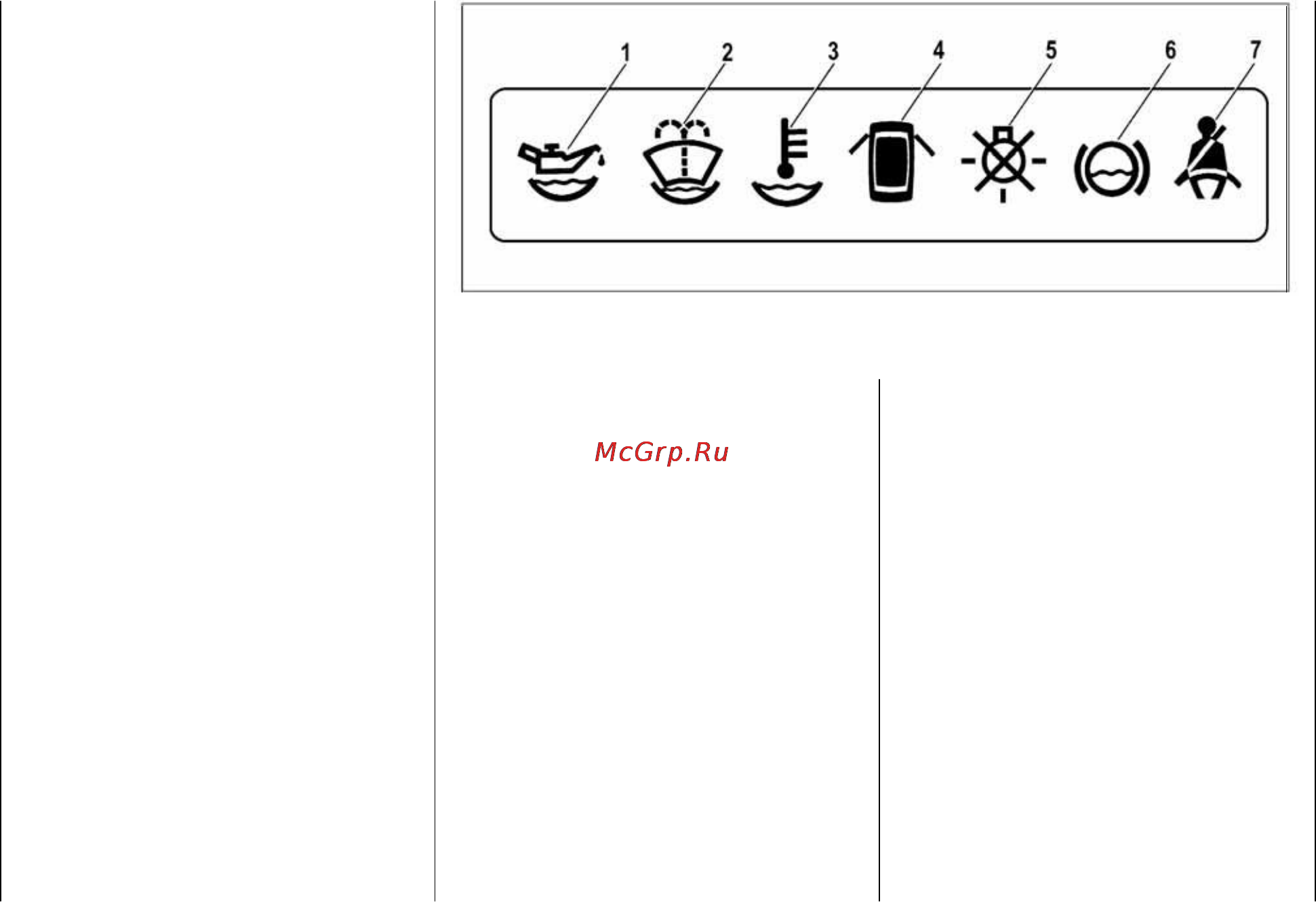

Рис.
25.
Блок
контрольных
ламп
Бортовая система контроля
ус-
танавливается в вариантном
ис-
полнении
(рис. 25).
1
-
сигнализатор недоста-
точного уровня
масла
в
картере
двигателя.
Загорается оранже-
вым светом, если уровень масла
в
картере двигателя опустился
ниже
метки
“MIN”
указателя. Перед
до-
ливкой масла проверьте, не
про-
изошла ли утечка масла
из-за по-
3
-
сигнализато
р
недоста
-
точного уровня
охлаждающей
жидкости
в
расширительном
бачке.
Загорается
оранжевым
светом
при
понижении уровня
ох-
лаждающей
жидкости
на холод-
ном двигателе ниже
допустимого
предела. Перед доливкой
жидкос-
ти проверьте герметичность
сис-
темы охлаждения.
В вариантном исполнении
ин-
дикация отсутствует
.
4
-
сигнализатор незакры-
тых
дверей.
Загорается
красным
светом
при
не закрытой
двери
(или дверей) автомобиля.
5
-
сигнализатор неисправ-
ности ламп
стоп-сигнала
или
габаритных
огней.
Загорается
красным светом в
случае
неис-
правности лампы стоп-
сигнала
при
нажатии на педаль
тормоза
или
какой-либо
лампы
га
баритно-
го
света
при
их включении.
6
-
сигнализатор износа на-
кладок
колодок передних
тор-
мозов.
Загорается
оранжевым
светом
при
нажатии на
педаль
тормоза
и горит
до
выключения
зажигания, если толщина накла-
док
колодок передних
тормозов
уменьшилась до 1,5
мм.
7
-
сигнализатор непристег-
нутых
ремней
безопасности
(в вариантном
исполнении).
Ус
-
танавливается на часть автомоби-
лей. Загорается красным
светом,
если не пристегнуты ремни
безо-
пасности
водителя.
тери герметичности
смазки.
2
-
сигнализатор
системы
недоста
-
точног
о
уровн
я
омывающей
жидкости
в
бачке
стеклоомыва-
теля.
Загорается оранжевым
све-
том, если в бачке осталось менее
1
л
омывающей
жидкости.
28
