Автоваз LADA Samara16v (2011) [60/89] Рис
![Автоваз LADA Samara16v (2011) [60/89] Рис](/views2/1009617/page60/bg3c.png)

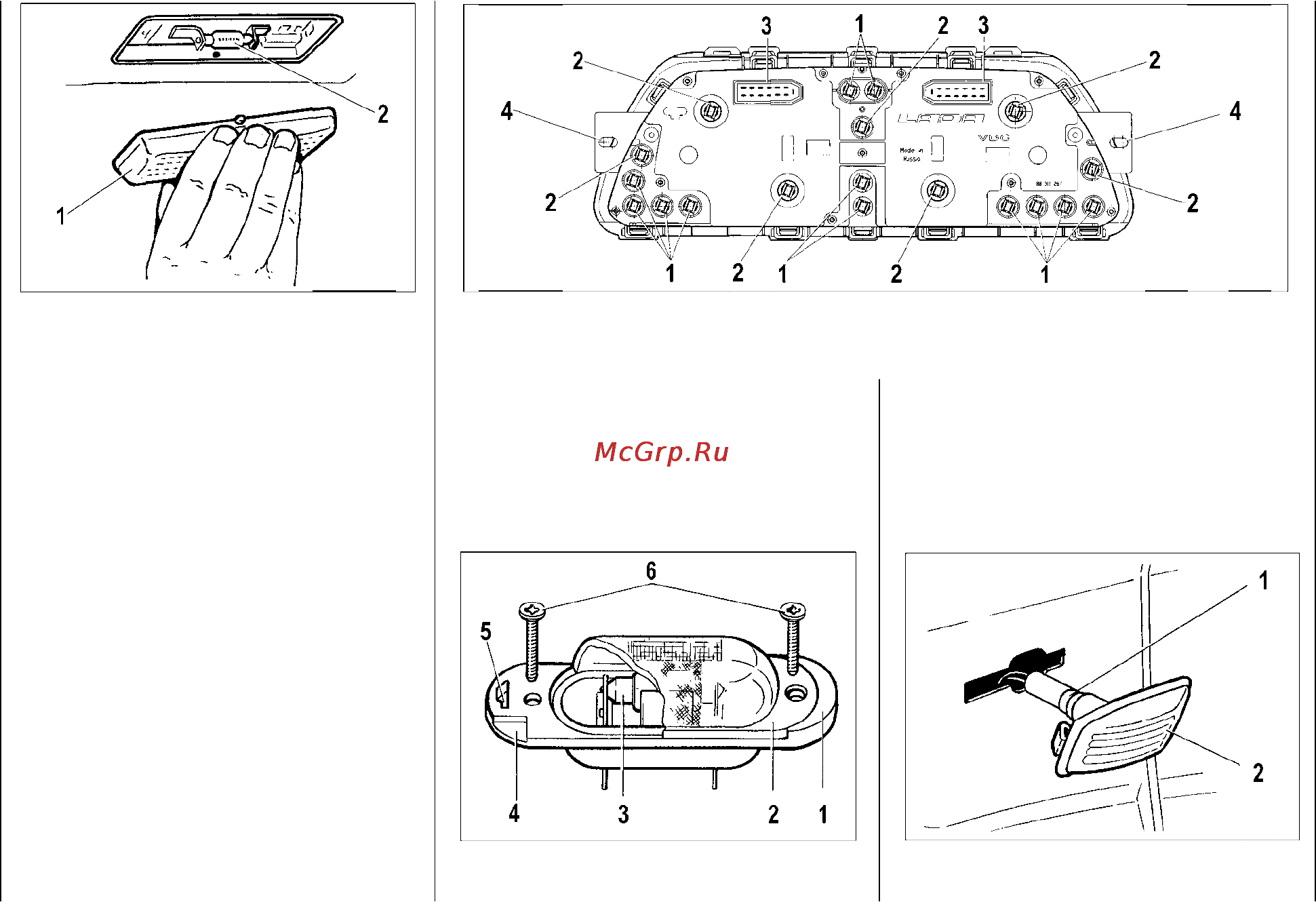

Рис.
48.
Комбинация
приборов
(вид
сзади)
Рис
.
47
.
Плафо
н
освещени
я
салона
Для замены лампы в
боковом
указателе поворотов
(рис.
50)
снимите
его с
автомобиля. В
гнез-
де указатель удерживается
пру-
снимите
защитный
резиновый кол-
пачок
1,
выньте
патрон
в
сборе
с
лампой
из
корпуса 2 и
извлеките
лампу
.
Для замены контрольных ламп
1
(рис.
48)
и
ламп 2 освещения
в
комбинации приборов сним
ите
щиток
и
отверните винты
крепле-
ния за проушины
4.
Затем
потяни-
те комбинацию приборов на
себя
и
отсоедините пучки проводов
от
колодок
3.
Лампу
,
подлежащую
за-
мене, поверните против
часовой
стрелки
и
вынь
те
из гнезда.
Перегоревшую лампу 3
(рис.
49) в фонаре освещения
номерно-
го
знака меняйте только после
его
снятия
с
автомобиля,
для
чего
от-
верните винты
6,
вставьте отверт-
ку в паз
4,
нажмите пальцем
к цен-
тру защелку 5
и
отверткой
акку-
ратно снимите рассеиватель
2.
Лампа в
корпусе
1
удерживается
пружинными контактами.
жинными
фиксаторами
.
Затем
Рис.
49.
Фонарь
освещения
номерного
знака
Рис.
50.
Боковой
указатель
поворота
59
