1.4 ОБЩИЙ ВИД
Весы CL5000 выпускаются в 4-х модификациях по форме корпуса и расположению от-
счетного устройства (дисплеев): базовая модификация - без стойки, с расположением дисплея
непосредственно на весах, модификация с горизонтальным расположением дисплеев на стойке,
модификация с вертикальным расположением дисплеев на стойке и подвесная модификация –
дисплей расположен на корпусе весов, а платформа подвешена на кронштейне. Контурный вид
всех модификаций и их обозначение приведены на рисунках 1.1-1.4.

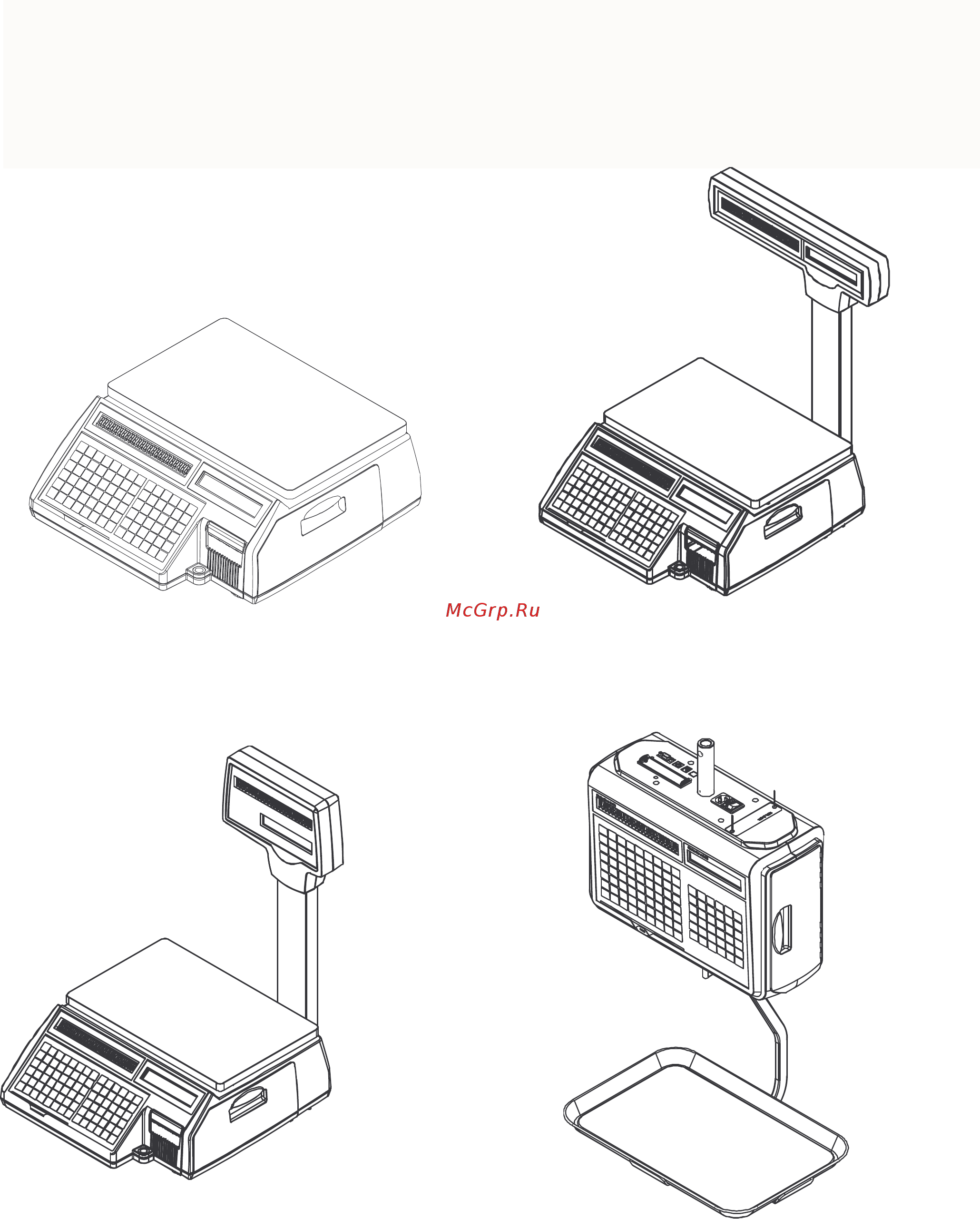

Рисунок 1.1 – Контурный вид весов с располо- Рисунок 1.2 – Контурный вид весов с горизонталь-
жением дисплеев на корпусе весов (CL5000B) ным расположением дисплеев на стойке (CL5000P)
Рисунок 1.3 – Контурный вид весов с верти- Рисунок 1.4 – Контурный вид подвесной моди-
кальным расположением дисплеев на стой- фикации (CL5000H)
ке (CL5000R)
