CAS CL5000 [16/113] Заправка рулона этикеток
![CAS CL5000 [16/113] Заправка рулона этикеток](/views2/1322358/page16/bg10.png)
16
Установите переключатель, расположенный в нижней части весов, в положение «ON» (вклю-
чено). Если самодиагностика весов пройдет успешно, они перейдут в режим взвешивания. При
этом на всех дисплеях (кроме графического) должны высветитьтся нули. Если возникли сложности
на этом этапе, рекомендуется связаться с поставщиком.
1.9 ЗАПРАВКА РУЛОНА ЭТИКЕТОК

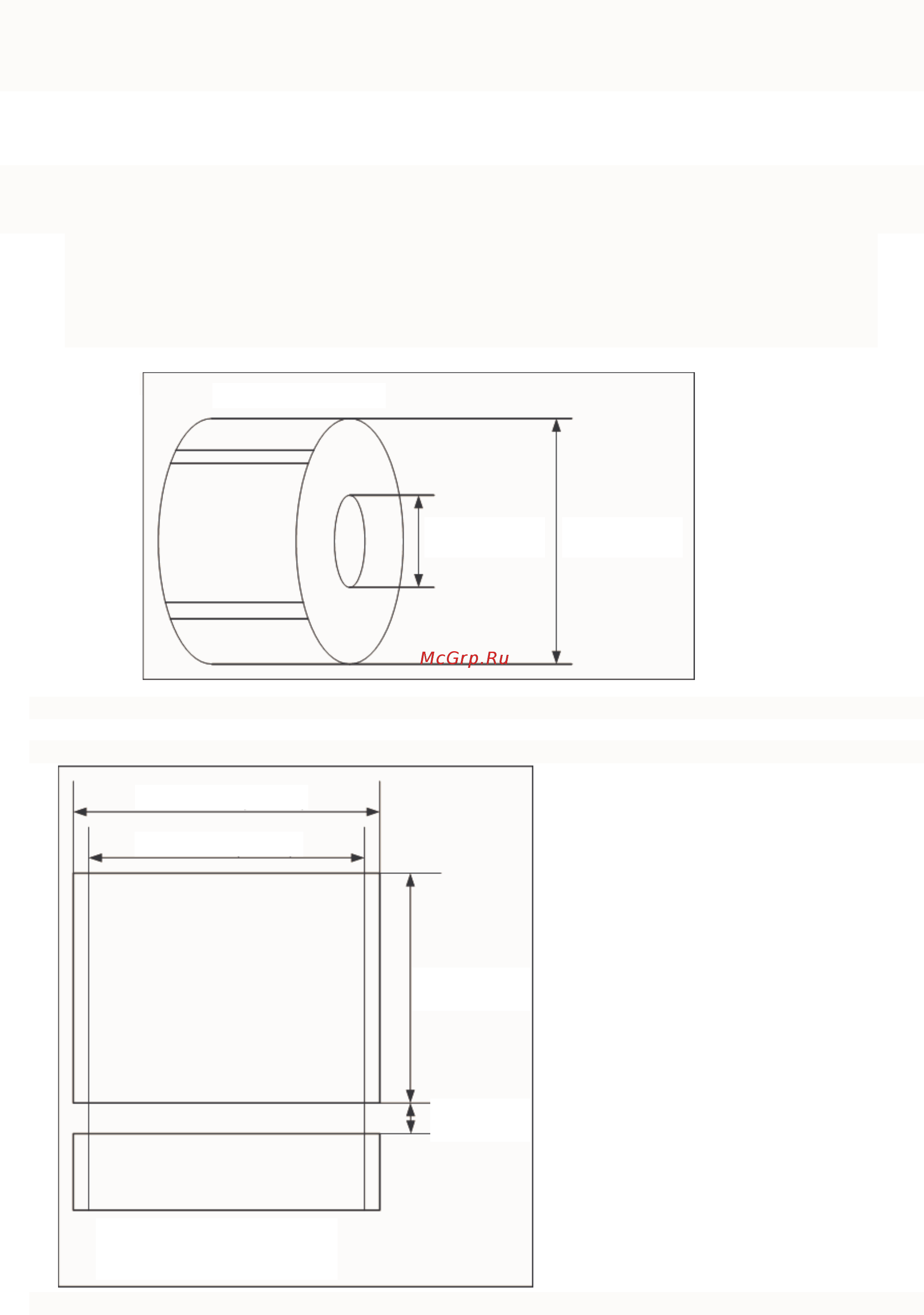

На рисунках 1.11-1.18 приведены геометрические размеры рулона и формата этикетки.
Описание действий, которые необходимо выполнить для заправки рулона этикеток, приведены
на следующей странице.
Внешний диаметр рулона: 100 мм
Внутренний диаметр рулона: 40 мм
Ширина приемного ролика: 40, 50, 60 мм
Ширина ролика этикеток: 60 мм (максимум)
Рисунок 1.11 – Геометрические размеры рулона
Зона печати: ширина этикетки: 60 мм (максимум), длина этикетки: 120 мм (максимум)
Рисунок 1.12 – Геометрические размеры формата этикетки
Внутренний
Диаметр (40 мм)
Внешний
Диаметр (100 мм)
Длина этикетки
(макс. 120 мм)
Зазор между
этикетками
Область печати (56 мм)
Ширина этикетки (60 мм)
Длина этикетки (макс. 120 мм)
40 мм 100 мм
