10 Р/TB РЭ (Редакция 6) 2016
1.6.2 Установка и включение весов
При снятой грузоприемной платформе, установить модуль на твердой ровной поверхности.
При помощи регулировочных опор выставить весы по ампуле уровня таким образом, чтобы пу-
зырек воздуха находился в центре ампулы.
Установить грузоприемную платформу.
Перед включением весы должны быть ненагружены, а платформа не должна касаться посто-
ронних предметов.
Подключить штекер адаптера к терминалу.
Подключить адаптер к сети.
Включить весы. Терминал последовательно покажет версию программного обеспечения (U_38.1.6) и
контрольную сумму (17F379) метрологической части программы взвешивающего модуля (требование
стандарта). Далее весы перейдут в тест индикатора в виде последовательной смены ряда цифр.
После прохождения теста весы готовы к работе.
1.6.3 Установка рулона с этикетками
Терминал рассчитан на работу с рулонами самоклеющихся этикеток 30х58, 40х58, 60х58 или 90х58.
Установку рулонов производить в следующей последовательности:
• Легким рывком снять крышку печатающего устройства (Рис. 6 а);
• Поднять флажок прижима бумаги и (Рис. 6 в, г);
• Вынуть из печатающего устройства остаток ленты;
• Плотно согнуть конец бумажной ленты под углом 45º (см. Рис. 6 д).
• Надеть рулон на держатель. Протянуть конец ленты рулона через принтер в направлении
указанном стрелкой (Рис. 6 е).
• Надеть крышку печатающего устройства.
• Опустить флажок прижима ленты с этикетками.

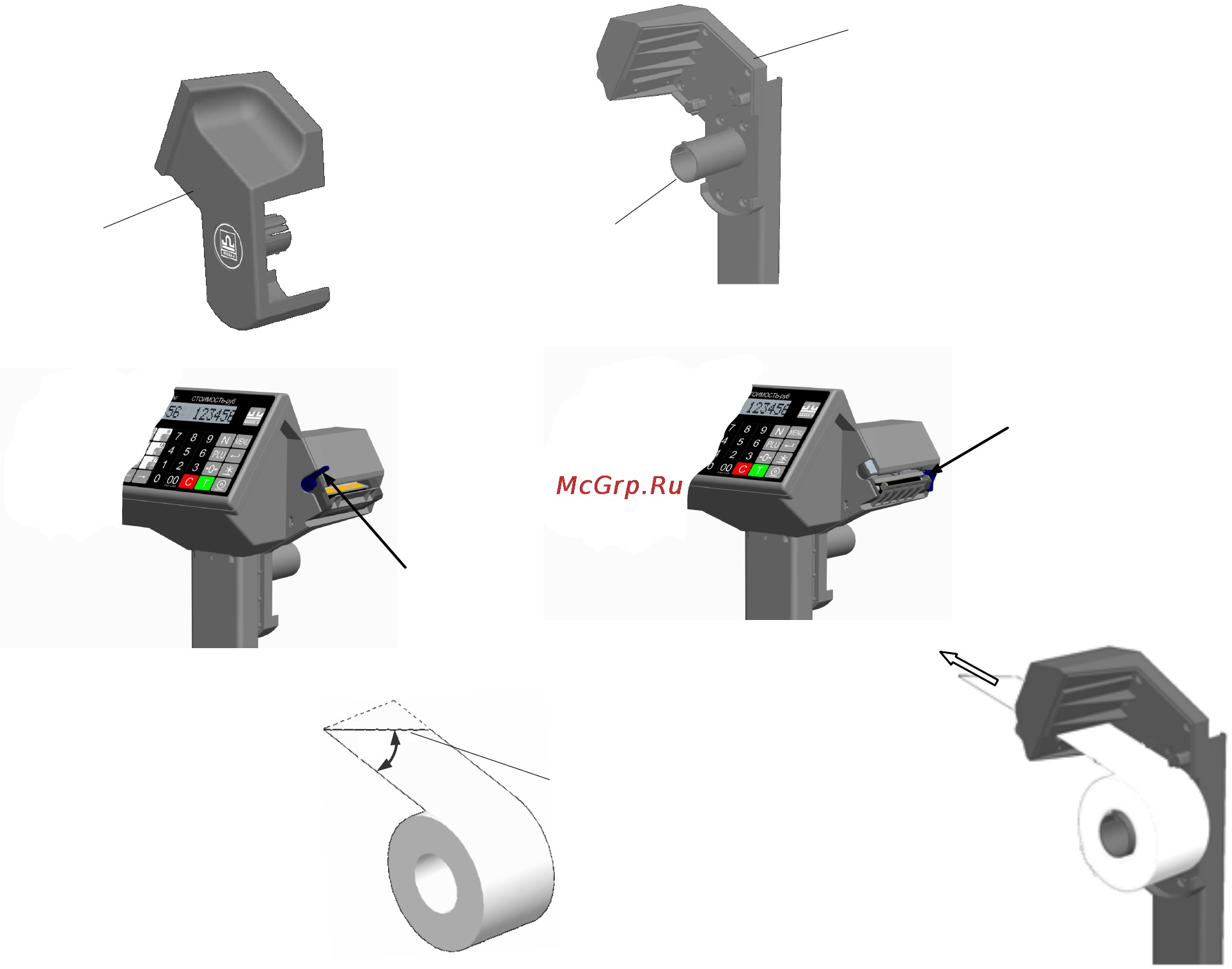

Рис. 6. Установка рулона с этикетками
Линия сгиба
д)
45º
Флажок
прижима бумаги
принтера PT541
г)
Крышка
а)
б)
Держатель
рулона
с этикетками
е)
Корпус
в)
Флажок
прижима бумаги
принтера LTP 2242C
