МАССА-К PTB [8/40] Конструкция терминала
![МАССА-К PTB [8/40] Конструкция терминала](/views2/1174349/page8/bg8.png)
8 Р/TB РЭ (Редакция 6) 2016
1.5 Конструкция терминала
1.5.1 Клавиатура

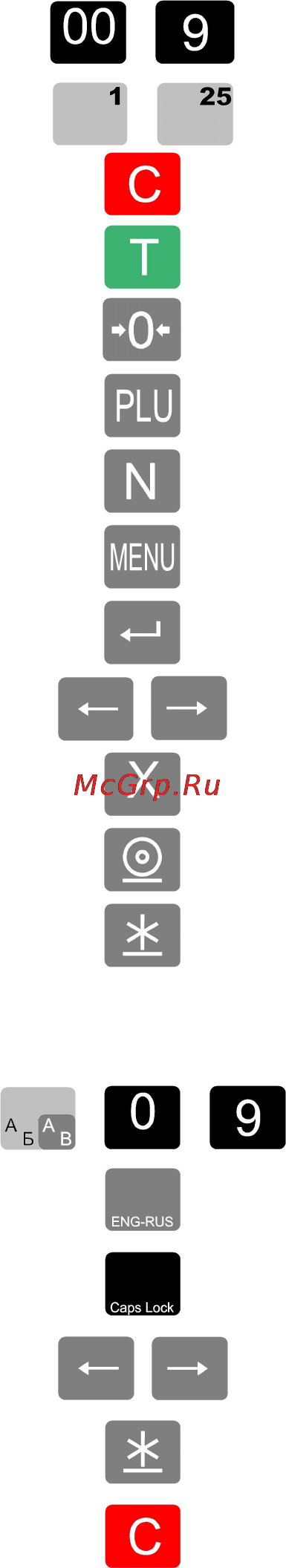

Основные функции кнопок
…
Набор цифровой информации
…
Быстрый вызов товара
Сброс
Выборка массы тары
Установка нуля модуля взвешивающего
Номер товара
Просмотр наименования
Вход в меню
Ввод / Запись
Перебор значений или пунктов меню
Переход в штучный режим
Печать основной этикетки
Печать итоговой этикетки
Изменение функций кнопок при наборе текста
… …
Клавиатура ввода текстовой информации
Переключение клавиатуры с режима ввода латинских букв на
режим ввода русских букв и обратно
Переключение клавиатуры с режима ввода строчных букв на
режим ввода прописных букв и обратно
Перемещение по строке
Переход на следующую строку
Стирание символов
