Р/TB РЭ (Редакция 6) 2016 31
Сброс тары осуществляется только на ненагруженных весах нажатием кнопки , индикатор
«NET» погаснет.
Для установка значения массы тары вручную, на ненагруженных весах, нажать и удерживать
кнопку до появления на индикаторе «ЦЕНА» сообщения «Т 0,000». Кнопками цифровой кла-
виатуры набрать значение массы тары, нажать . Временной интервал между нажатиями кнопок
не должен превышать 3-х секунд.
3.5.4 Печать основной этикетки
Терминал предусматривает установку двух режимов печати этикетки (п. 2.4.2.1):
Авто - печать осуществляется по окончанию взвешивания, автоматически.
Ручной - по нажатию кнопки .
Печать копии этикетки в ручном режиме осуществляется повторным нажатием кнопки
.
В штучном режиме, вместо массы печатается количество штук, режим печати «Авто» не дейст-
вует.
3.5.5 Печать итоговой этикетки
Итоговая этикетка - этикетка на группу (упаковку) нескольких однотипных товаров. Этикетка
содержит суммарную массу и количество товара. Суммарная масса, количество взвешиваний и ко-
личество штук товара обнуляются при изменении оператором цены, выборе другого товара, а также
после печати итоговой этикетки. Печать итоговой этикетки осуществляется нажатием кнопки .
Печать копии итоговой этикетки в ручном режиме осуществляется повторным нажатием кноп-
ки
.
3.6 Меню оператора
Меню оператора в режиме PRO полностью соответствует меню в режиме LITE (п. 2.6).
Часть 4. Описание интерфейсов
Терминал оснащен двумя интерфейсами параллельно обслуживающими две среды обмена:
- RS-232 (универсальный последовательный порт);
- Ethernet (протокол TCP/IP).
Одновременное подключение терминала к сети RS-232 и Ethernet не рекомендуется.
4.1 Интерфейс RS-232
Весы являются ведомым устройством. Скорость обмена данными 57600 бод. Прием и передача
байта осуществляется через универсальный асинхронный приемопередатчик последовательным по-
током 10 бит:
- 1 стартовый бит;
- 8 бит данных;
- 1 стоповый бит.

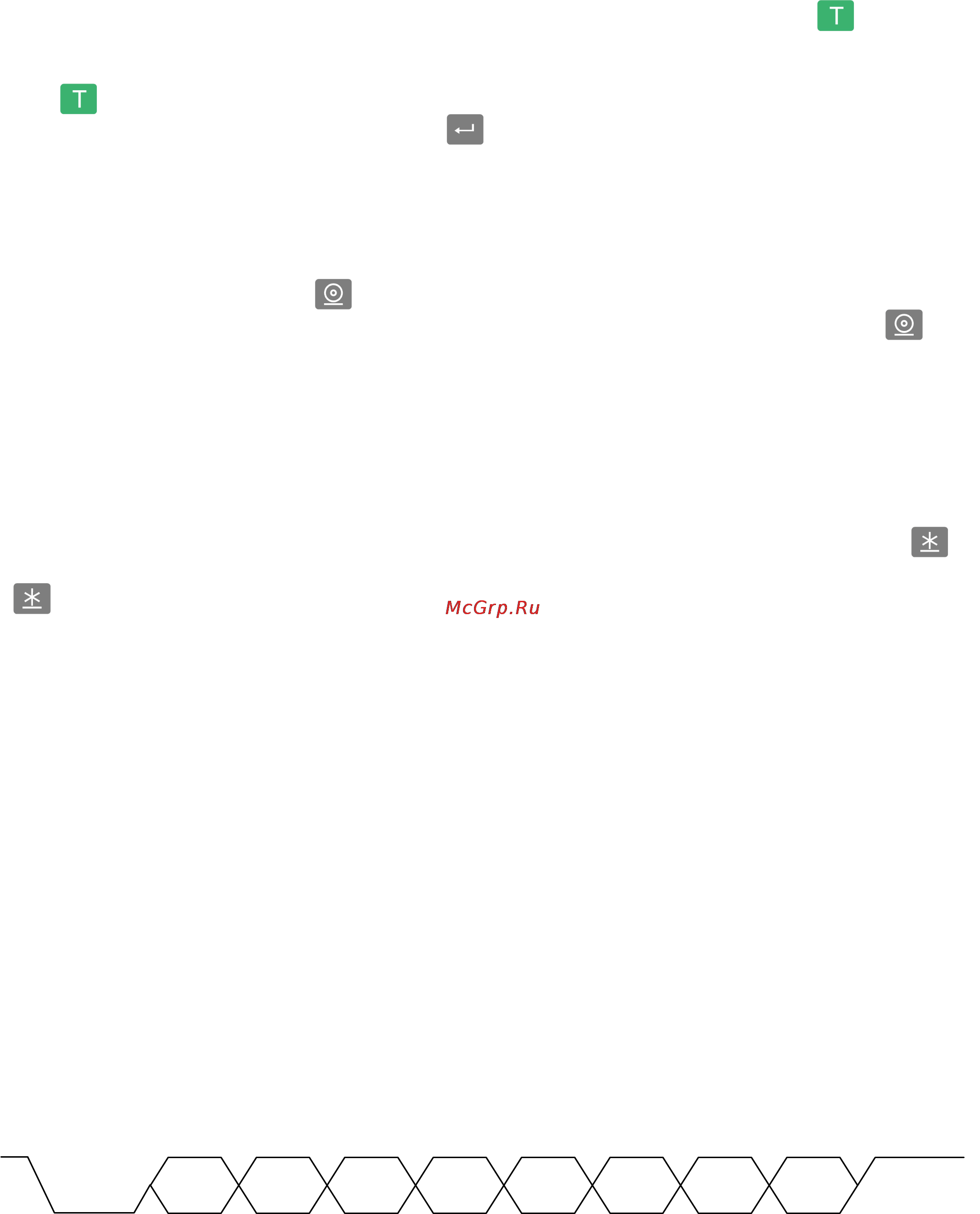

Рис. 18. Диаграмма приема/передачи байта
При работе в среде RS-232 к компьютеру возможно подключение только одних весов.
Подключение весов к компьютеру осуществляется кабелем, входящим в комплект поставки
терминала.
При подсоединении кабелей будьте внимательны. Следите за совпадением ключей
вилок и розеток разъемов при их стыковке во избежание выхода весов из строя.
START
STOP
D0
D1
D2
D3
D4
D5
D6
D7
