7
HKTS 65BQ
Варианты монтажа динамиков (продолжение)
и настенный монтаж: центральный динамик

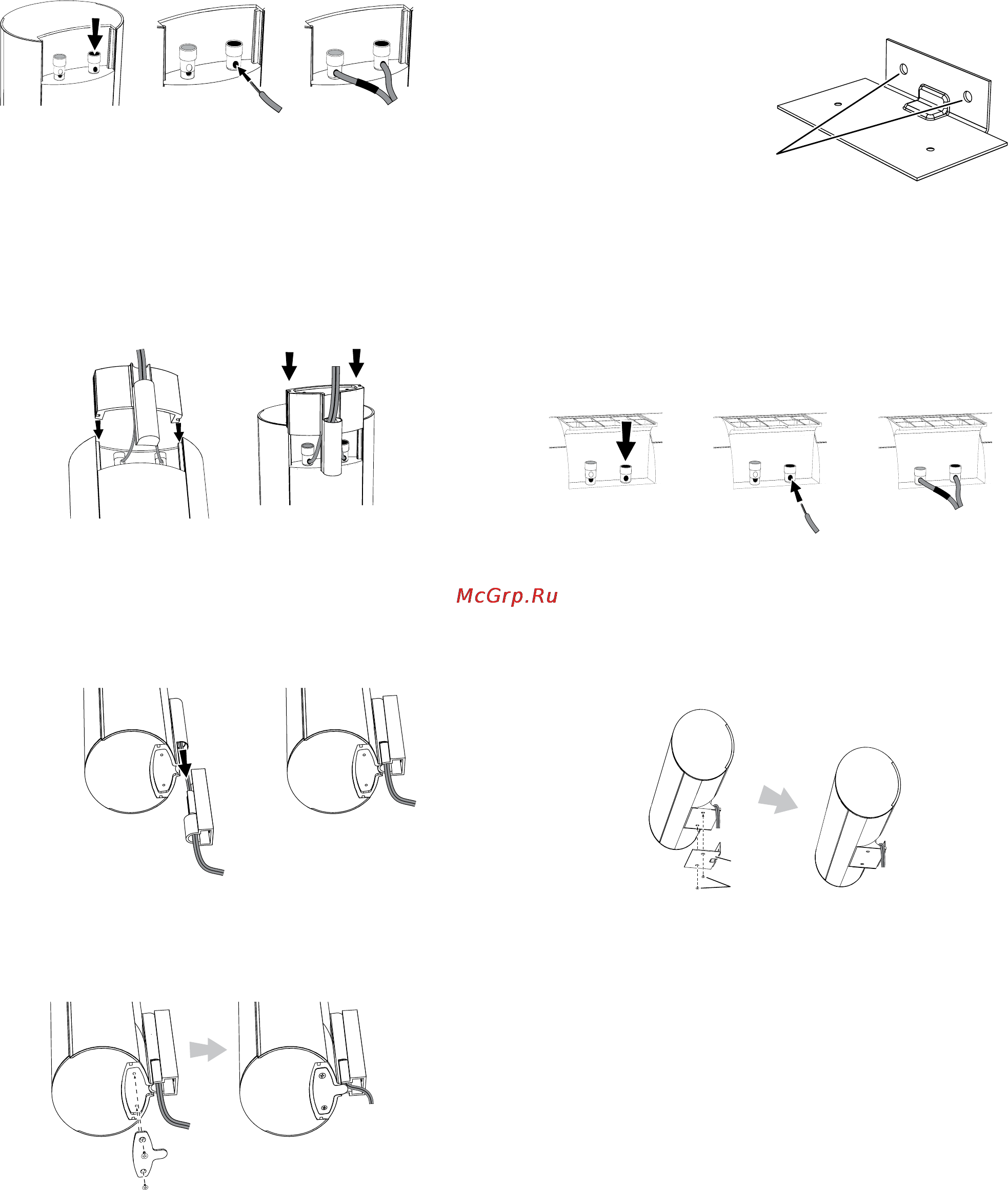

8. Подключите кабель динамика к выходам для динамиков, как показано на
иллюстрации:
+
–
A) Нажмите на колпачок,
чтобы открыть отверстие
B) Вставьте неизолированный
провод в открывшееся
отверстие
C) Отпустите колпачок,
чтобы зафиксировать
провод
Вставьте провод с цветной полоской в красный выход динамика (+); другой провод
вставьте в черный выход динамика (–).
ВАЖНО! Убедитесь, что провода (+) и (–) не касаются друг друга или других
разъемов. В противном случае возникает риск короткого замыкания, которое может
привести к повреждению ресивера или усилителя.
9. Надвиньте часть кронштейна для динамика на динамик, как показано на
иллюстрации. Совместите пазы на кронштейне с направляющими на динамике и,
надавливая ровно на обе стороны кронштейна, надвиньте его на динамик.
Совместите пазы на кронштейне
с направляющими на динамике
Надавливайте ровно на обе
стороны кронштейна
• Вытягивайте слабину кабеля динамика через кронштейн по мере надевания
кронштейна на динамик.
• Полностью надвиньте кронштейн на динамик, пока он не зафиксируется со
щелчком.
10. Наденьте динамик на стенную часть кронштейна, как показано на иллюстрации.
Вытягивайте слабину кабеля динамика через стенную часть кронштейна.
Наденьте динамик на
стенную часть кронштейна
11. Вставьте металлическую стопорную пластину в углубление в нижней части
кронштейна, обращая прокладку к кронштейну, и закрепите ее в кронштейне с
помощью двух входящих в комплект винтов. Это не позволит динамику отделиться
от кронштейна и будет удерживать динамик в нужном положении при его повороте.
Настенный монтаж: центральный динамик
1. Определите расположение динамика.
2. Используя инструменты и фурнитуру, подходящие для материала и конструкции
стены, прикрепите кронштейн центрального динамика к стене. Прикрепите петли с
помощью отверстий, как показано на иллюстрации.
Используйте эти отверстия, чтобы
прикрепить кронштейн к стене
ПРИМЕЧАНИЕ. Центральный динамик весит 1,5 кг. Используйте фурнитуру, которая
может выдержать этот вес.
ВНИМАНИЕ! Перед подключением динамиков убедитесь в том, что ресивер
или усилитель выключены (выключатель находится в положении «OFF»), а его
шнур питания переменного тока выключен из розетки переменного тока.
3. Подключите кабель динамика к выходам для динамиков, как показано на
иллюстрации:
+
–
A) Нажмите на
колпачок, чтобы
открыть отверстие
B) Вставьте неизолированный
провод в открывшееся
отверстие
C) Отпустите колпачок,
чтобы зафиксировать
провод
Вставьте провод с зеленой цветной полоской в красный выход динамика (+); другой
провод вставьте в черный выход динамика (–).
ВАЖНО! Убедитесь, что неизолированные провода (+) и (–) не касаются друг друга
или других выходов. В противном случае возникает риск короткого замыкания,
которое может привести к повреждению ресивера или усилителя.
4. С помощью двух входящих в комплект винтов прикрепите центральный динамик к
кронштейну, как показано на иллюстрации.
Кронштейн для
настенного
крепления
Поставляемые
в комплекте винты
