HKTS 65BQ
8
Подключение
Подключение

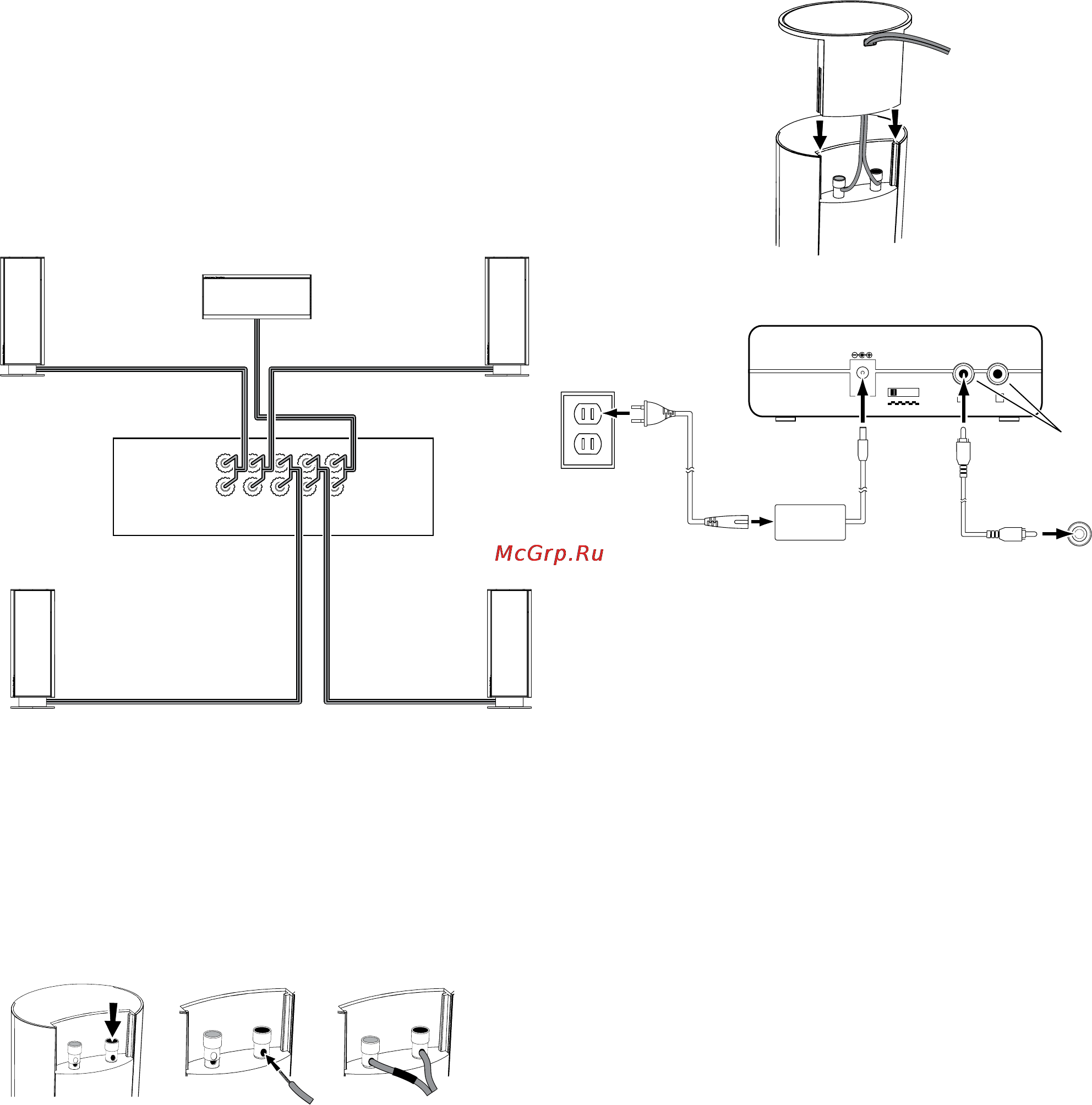

Подключение сателлитных и центрального динамиков
ВНИМАНИЕ! Перед подключением динамиков убедитесь в том, что ресивер
или усилитель выключены (выключатель находится в положении «OFF»), а
его шнур питания переменного тока выключен из розетки переменного тока.
Выходы динамиков и ресиверов/усилителей снабжены соответствующими
маркировками (+) и (–). Большинство производителей электронного оборудования
помечают красным цветом положительный выход (+), а черным — отрицательный
(–). Новые ресиверы Harman Kardon отвечают стандарту CEA и используют
определенные цвета для обозначения положительных выходов (+) динамиков. См.
таблицу в разделе Система цветового кодирования на стр. 4.
Каждый кабель динамика в комплекте системы имеет цветные полоски на обоих
концах провода (+), отвечающие цветам, определенным в стандарте CEA.
Эта система помогает обеспечить правильное подключение всех динамиков,
расположенных в разных местах, к нужным выходам ресивера или усилителя.
В дополнение к цветным полоскам на каждом конце положительные выходы (+)
каждого кабеля динамика имеют ребра на изоляции для облегчения идентификации.
FRONT
LEFT
FRONT
RIGHT
CENTER
SURROUND
LEFT
SURROUND
RIGHT
Передний левый
сателлитный динамик
Левый сателлитный динамик
пространственного звука
Ресивер/усилитель
Белая
полоска
Синяя
полоска
Зеленая
полоска
Красная
полоска
Серая
полоска
Центральный
динамик
Передний правый
сателлитный динамик
Правый сателлитный динамик
пространственного звука
Очень важно подключать каждый динамик единообразно: (+) динамика к (+)
ресивера или усилителя, и (–) динамика к (–) ресивера или усилителя. Нарушение
полярности при подключении динамиков приводит к пропаданию звука, ослаблению
низких частот и нарушению стереокартины. С появлением многоканальных систем
пространственного звука правильное подключение всех динамиков системы очень
важно для получения правильного звукового поля и направленности материалов
программ пространственного звука.
Подключение сателлитных динамиков без входящих в комплект оснований
+
–
A) Нажмите на колпачок,
чтобы открыть
отверстие
B) Вставьте неизолированный
провод в открывшееся
отверстие
C) Отпустите колпачок,
чтобы зафиксировать
провод
Вставьте провод с цветной полоской в красный выход динамика (+); другой провод
вставьте в черный выход динамика (–).
ВАЖНО! Убедитесь, что неизолированные провода (+) и (–) не касаются друг друга
или других выходов. В противном случае возникает риск короткого замыкания,
которое может привести к повреждению ресивера или усилителя.
Подключение сателлитных динамиков с входящими в комплект
основаниями
1. Снимите основание динамика (см. Полочное размещение на стр. 5).
2. Пропустите кабель динамика через отверстие в основании динамика.
3. Подключите кабели динамиков, как описано выше.
4. Заново прикрепите основание динамика, как показано на иллюстрации.
Сабвуфер: беспроводное подключение
12
WIRELESS
CODE
DC 5V
INPUT
R
34
L
SUBWOOFER/
LFE OUT
Шнур
питания от
электросети
к блоку
питания
Блок
питания
Используйте
любой из этих
разъемов
Кабель низкоча-
стотных эффектов
(входит в комплект)
1. Подключите входящий в комплект кабель низкочастотных эффектов к выходу на
сабвуфер ресивера или процессора и к одному из входных разъемов передатчика.
• Если у ресивера/процессора нет специализированного выхода на сабвуфер, но
есть набор линейных выходов уровня предусилителя (с регуляторами громкости),
с помощью стереоаудиокабеля (не входит в комплект) можно подключить их к
обоим входным разъемам передатчика.
2. Подключите блок питания передатчика к этому разъему и к рабочей электрической
розетке переменного тока.
3. Установите переключатели беспроводных каналов передатчика и сабвуфера в
одно и то же положение.
