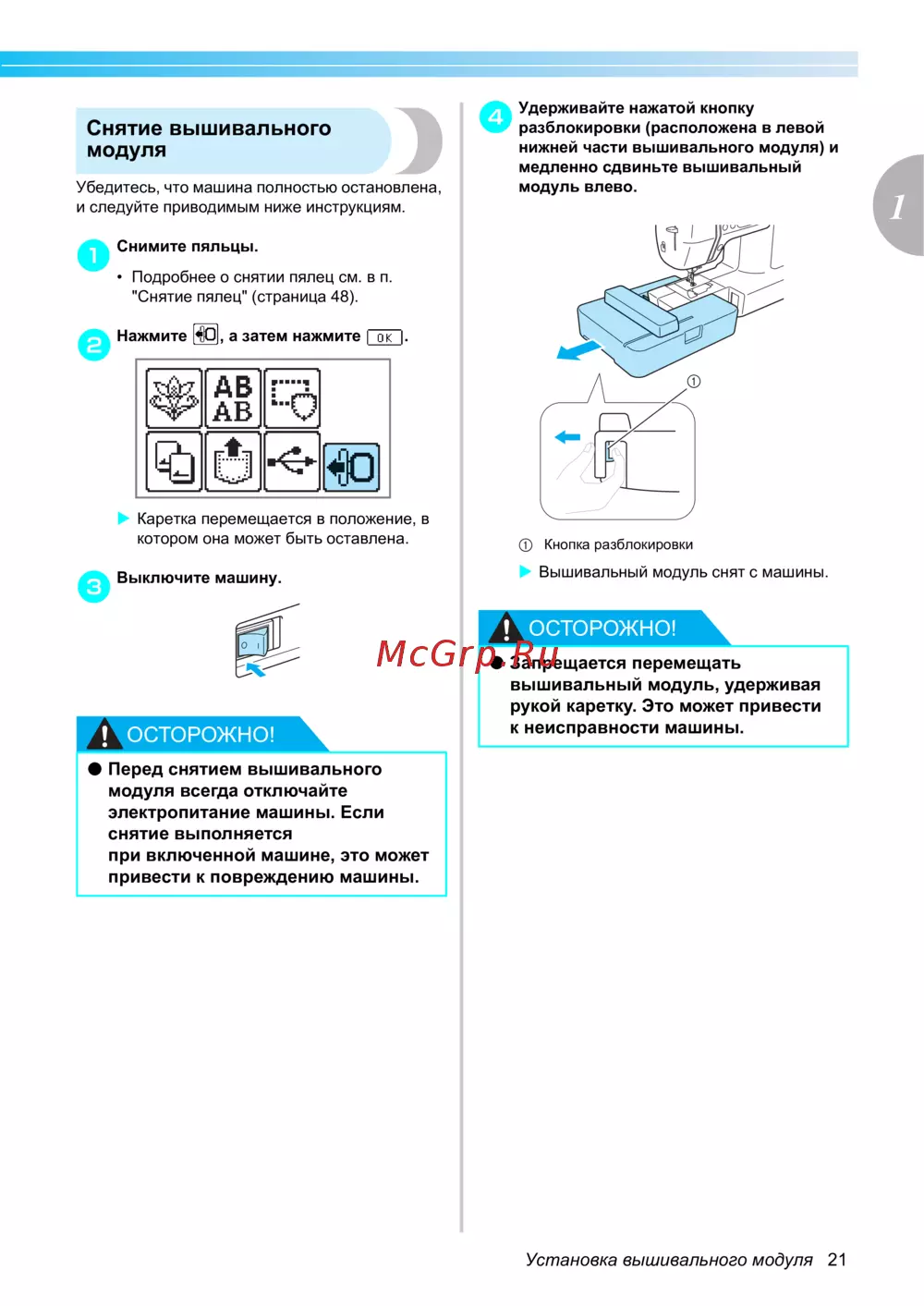

Brother Innov-is 97E [23/96] Установка вышивального модуля 21
![Brother Innov-is 97E [23/96] Установка вышивального модуля 21](/views2/1964188/page23/bg17.png)
Установка вышивального модуля 21
1
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Снятие вышивального
модуля
Убедитесь, что машина полностью остановлена,
иследуйте приводимым ниже инструкциям.
a
Снимите пяльцы.
• Подробнее о снятии пялец см. в п.
"Снятие пялец" (страница 48).
b
Нажмите , а затем нажмите .
Каретка перемещается в положение, в
котором она может быть оставлена.
c
Выключите машину.
ОСТОРОЖНО!
d
Удерживайте нажатой кнопку
разблокировки (расположена в левой
нижней части вышивального модуля) и
медленно сдвиньте вышивальный
модуль влево.
a Кнопка разблокировки
Вышивальный модуль снят с машины.
ОСТОРОЖНО!
● Перед снятием вышивального
модуля всегда отключайте
электропитание машины. Если
снятие выполняется
при включенной машине, это может
привести к повреждению машины.
● Запрещается перемещать
вышивальный модуль, удерживая
рукой каретку. Это может привести
к неисправности машины.
a
