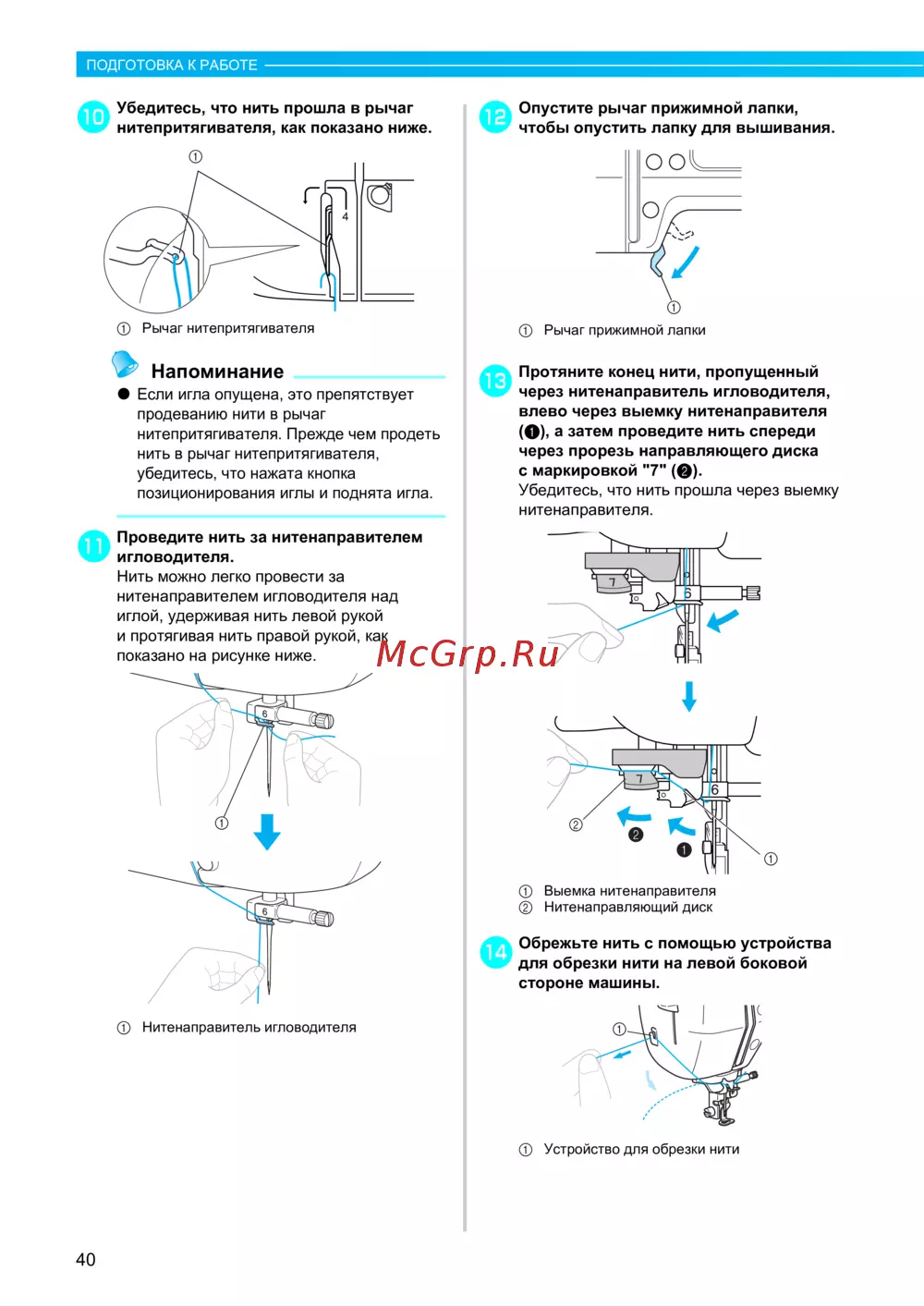

40
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
j
Убедитесь, что нить прошла в рычаг
нитепритягивателя, как показано ниже.
a Рычаг нитепритягивателя
Напоминание
Если игла опущена, это препятствует
продеванию нити в рычаг
нитепритягивателя. Прежде чем продеть
нить в рычаг нитепритягивателя,
убедитесь, что нажата кнопка
позиционирования иглы и поднята игла.
k
Проведите нить за нитенаправителем
игловодителя.
Нить можно легко провести за
нитенаправителем игловодителя над
иглой, удерживая нить левой рукой
ипротягивая нить правой рукой, как
показано на рисунке ниже.
a Нитенаправитель игловодителя
l
Опустите рычаг прижимной лапки,
чтобы опустить лапку для вышивания.
a Рычаг прижимной лапки
m
Протяните конец нити, пропущенный
через нитенаправитель игловодителя,
влево через выемку нитенаправителя
(1), а затем проведите нить спереди
через прорезь направляющего диска
с маркировкой "7" (2).
Убедитесь, что нить прошла через выемку
нитенаправителя.
a Выемка нитенаправителя
b Нитенаправляющий диск
n
Обрежьте нить с помощью устройства
для обрезки нити на левой боковой
стороне машины.
a Устройство для обрезки нити
a
a
a
b
a
a
