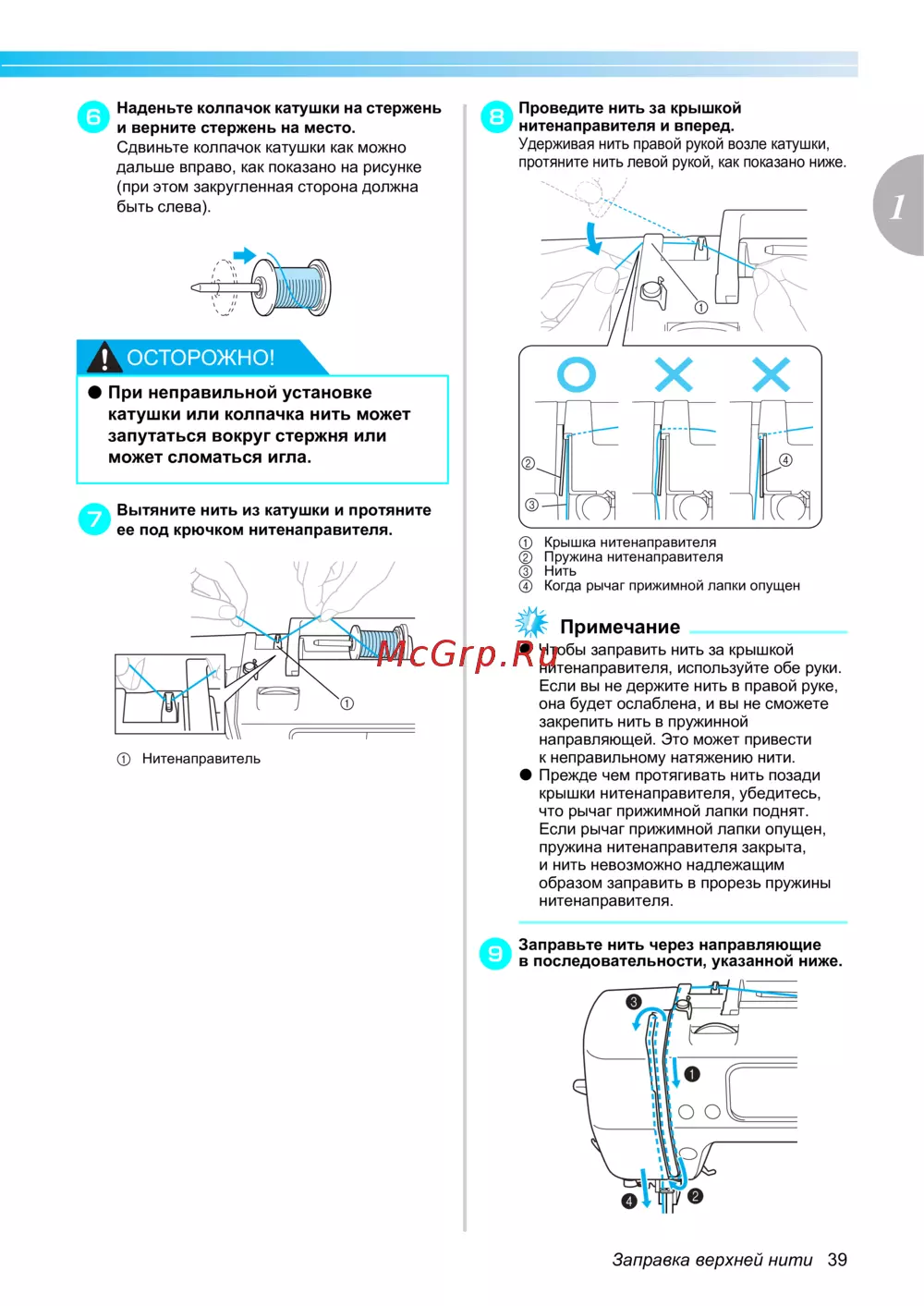

Заправка верхней нити 39
1
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
f
Наденьте колпачок катушки на стержень
и верните стержень на место.
Сдвиньте колпачок катушки как можно
дальше вправо, как показано на рисунке
(при этом закругленная сторона должна
быть слева).
ОСТОРОЖНО!
g
Вытяните нить из катушки и протяните
ее под крючком нитенаправителя.
a Нитенаправитель
h
Проведите нить за крышкой
нитенаправителя и вперед.
Удерживая нить правой рукой возле катушки,
протяните нить левой рукой, как показано ниже.
a Крышка нитенаправителя
b Пружина нитенаправителя
c Нить
d Когда рычаг прижимной лапки опущен
Примечание
Чтобы заправить нить за крышкой
нитенаправителя, используйте обе руки.
Если вы не держите нить в правой руке,
она будет ослаблена, и вы не сможете
закрепить нить в пружинной
направляющей. Это может привести
кнеправильному натяжению нити.
Прежде чем протягивать нить позади
крышки нитенаправителя, убедитесь,
что рычаг прижимной лапки поднят.
Если рычаг прижимной лапки опущен,
пружина нитенаправителя закрыта,
инить невозможно надлежащим
образом заправить в прорезь пружины
нитенаправителя.
i
Заправьте нить через направляющие
в последовательности, указанной ниже.
● При неправильной установке
катушки или колпачка нить может
запутаться вокруг стержня или
может сломаться игла.
a
a
b
c
d
1
2
3
4
