20
ЗАМЕЧАНИЕ
• Заряда почти разряженной аккумуляторной
батареи может хватить для запуска мотора,
однако система предупреждения может
срабатывать каждый раз, когда работа
мотора или дополнительных приборов лодки
требует от аккумуляторной батареи
слишком сильный ток.
• Если активация этой системы
предупреждения происходит беспрерывно,
даже при остановке мотора или бортовых
электроприборов, обратитесь к
авторизованному Дилеру SUZUKI.
ПРЕДУПРЕЖДЕНИЕ
Несоблюдение надлежащих мер
предосторожности при проверке или
обслуживании аккумуляторной батареи
может быть опасно.
Не пытайтесь выполнять проверку или
обслуживание аккумуляторной батареи,
предварительно не ознакомившись с
предупреждениями, мерами
предосторожности и инструкциями,
приведенными в разделе «УСТАНОВКА
АККУМУЛЯТОРНОЙ БАТАРЕИ» в данном
руководстве.
СИСТЕМА
ДИАГНОСТИКИ
ДВИГАТЕЛЯ
Если какой-либо из датчиков контрольной
системы подает в контрольный блок сигнал,
отклоняющийся от нормы, система диагностики
двигателя предупредит об отклонении в работе
мотора.

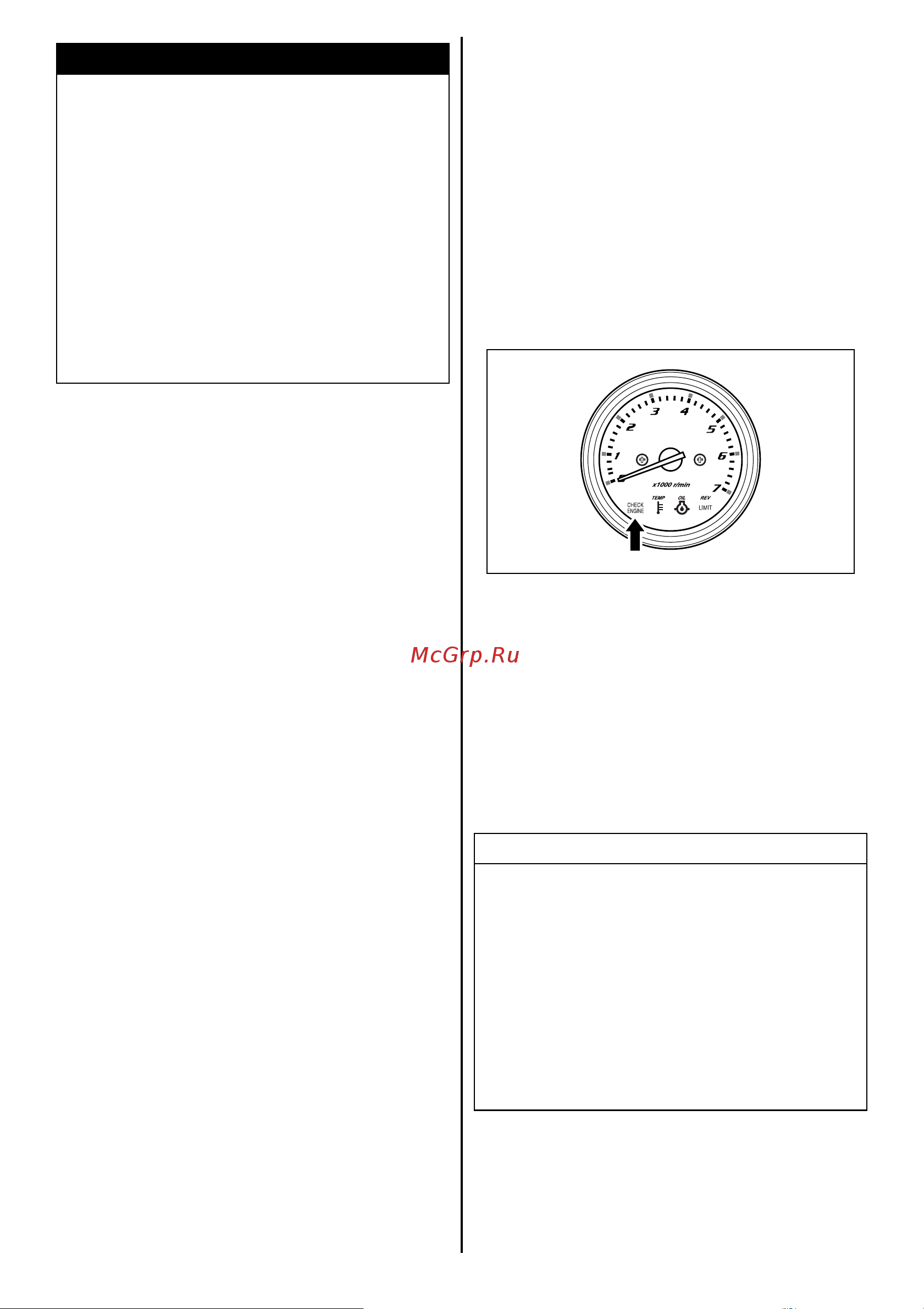

При активации системы загорится красная
лампочка «Проверка мотора» (check engine) и
прозвучит сигнал зуммера.
В целях обеспечения безопасности при
обнаружении неисправности система позволит
управлять мотором на ограниченной скорости
даже в подобной ситуации.
Обнаружить
неисправность можно по режиму
работы лампочек и зуммера.
В соответствии с дизайном диагностический код
появляется при повороте ключа зажигания в
положение включения.
ЗАМЕЧАНИЕ
Звучание зуммерного сигнала, когда система
диагностики двигателя активирована, можно
отключить нажатием на ключ зажигания.
УВЕДОМЛЕНИЕ
Если система диагностики срабатывает во
время работы подвесного мотора, это
означает, что в сигналах одного из датчиков
системы управления имеется отклонение от
нормы.
Обратитесь за консультацией к
официальному дилеру водной техники
SUZUKI для выполнения ремонта системы
управления.
