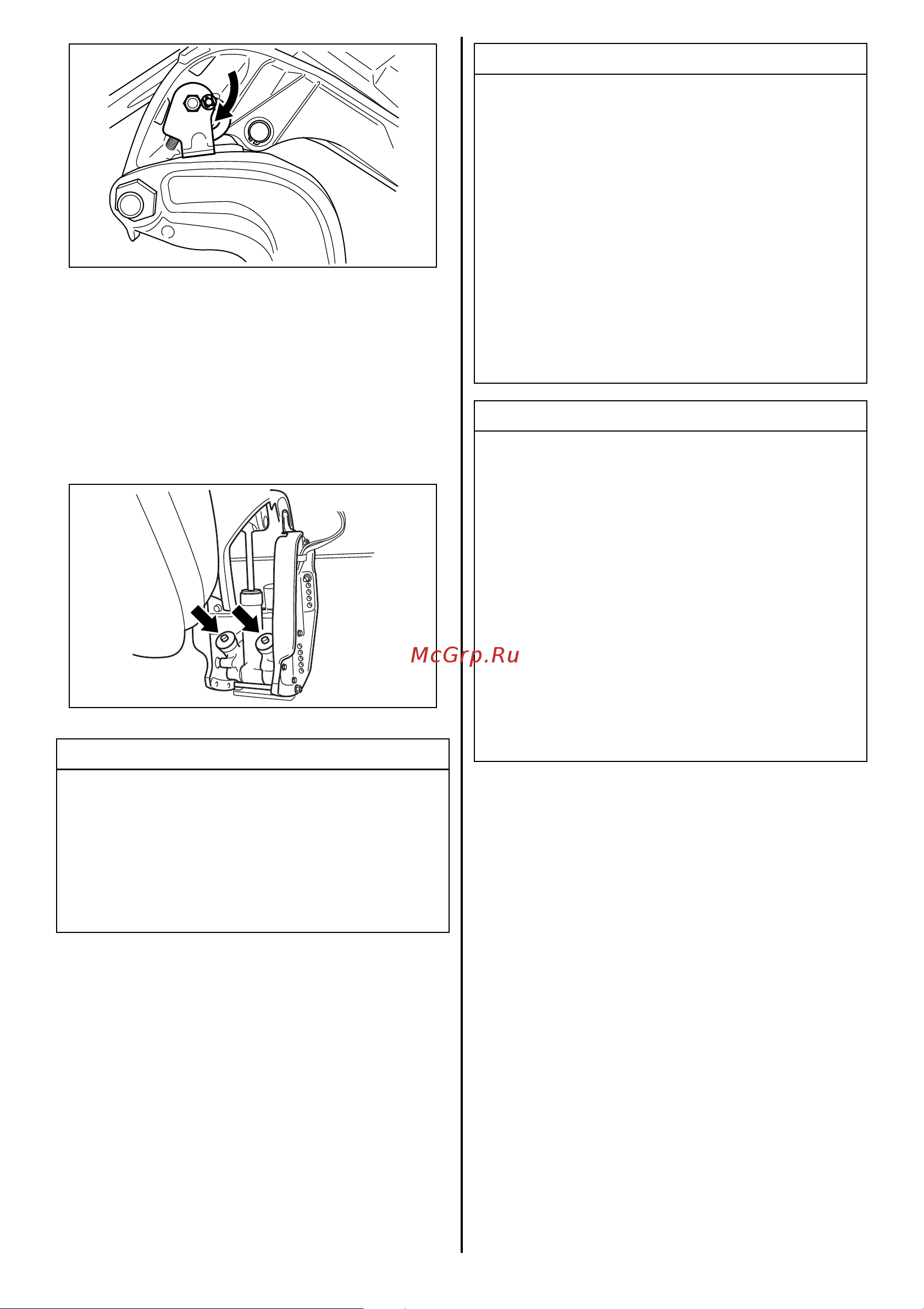

3. Нажатием на кнопку “DOWN” системы
гидравлического подъемника опускайте
мотор до тех пор, пока он не упрется в
фиксатор уклона.
4. Продолжайте управлять кнопкой “DOWN”
системы гидравлического подъемника, пока
штанги дифферентовки не будут полностью
убраны.
Чтобы разблокировать фиксатор уклона
поднимите мотор в полностью поднятое
положение с помощью кнопки “UP”
гидроподъемника и потяните фиксатор уклона
вверх.
УВЕДОМЛЕНИЕ
Если при швартовке вы полностью не
уберете штанги дифферентовки, это может
привести к их износу или коррозии.
При швартовке обязательно полностью
убирайте штанги дифферентовки.
ВНИМАНИЕ
Переключатель системы гидравлического
подъемника на дистанционном управлении
работает, даже когда ключ зажигания
находится в положении выключения. Если
кто-либо приведет переключатель в
действие, в то время как вы перемещаете
рычаг откидывания, вы можете получить
травму рук.
Не позволяйте никому приближаться к
переключателю системы гидравлического
подъемника, пока вы перемещаете рычаг
откидывания.
УВЕДОМЛЕНИЕ
Пользование рычагом откидывания в любых
ситуациях, кроме случаев, когда лодка
пришвартована или по-другому находится в
неподвижном состоянии, может привести к
ущербу.
Рычаг откидывания выпускает давление из
системы гидравлического подъемника и
должен использоваться, только когда лодка
находится в неподвижном состоянии. Не
используйте рычаг откидывания во время
транспортировки лодки и мотора на прицепе.
См. раздел «ТРАНСПОРТИРОВКА
НА
ПРИЦЕПЕ» в данном руководстве.
