23

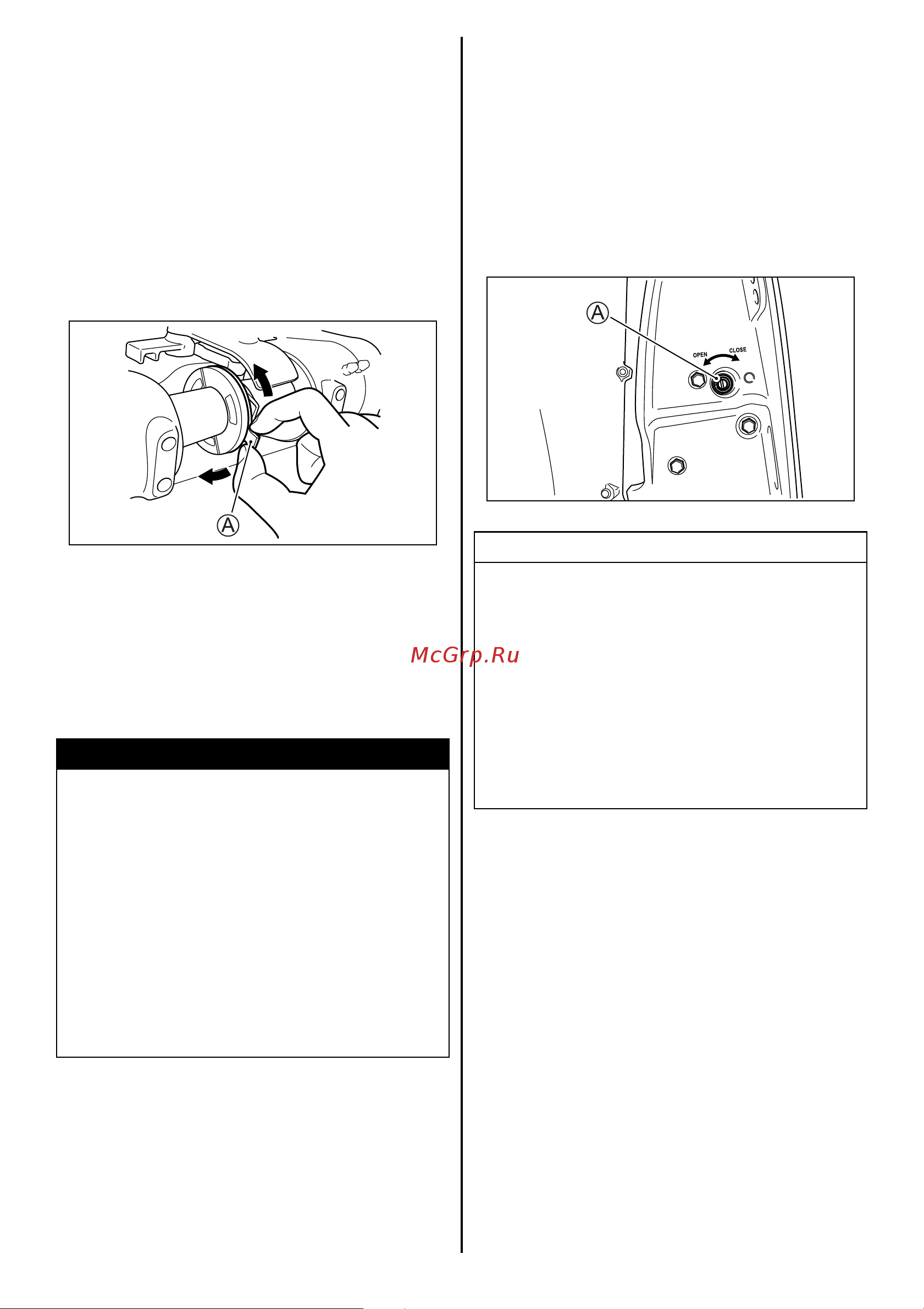

Ограничитель подъема дейдвуда
Если подвесной мотор при поднятии касается
катера, настройте ограничитель подъема
дейдвуда, чтобы ограничить угол максимального
подъема.
1. Установите мотор в нормальное рабочее
положение.
2. Поверните ограничитель подъема:
Чтобы уменьшить угол подъема, передвиньте
ручку ограничителя A вверх.
Чтобы уменьшить угол, передвиньте ручку
ограничителя A вниз.
3. Чтобы проверить выполненную регулировку,
полностью поднимите мотор.
Если необходимо, выполните
регулировку
повторно.
Возвращайте мотор в нормальное рабочее
положение и повторяйте проверку каждый раз
при выполнении регулировки.
ПРЕДУПРЕЖДЕНИЕ
Установка ограничителя подъема мотора не
предотвратит полную откидку мотора и его
контакт с колодцем мотора при ударе
нижнего блока мотора с каким-либо объектом
на большой скорости. Подобная откидка
мотора может привести к повреждению
мотора и лодки и причинить травмы
находящимся в лодке людям.
Не позволяйте находящимся в лодке
приближаться к мотору во время управления
мотором на высокой скорости.
Ручной подъем мотора
Если по каким-либо причинам Вы не можете
воспользоваться системой гидравлического
подъема из-за неполадок в электрической
системе или других проблем, Вы можете поднять
или опустить мотор вручную. Для этого
поверните винт блокировки ручной откидки A
на два оборота против часовой стрелки и
установите мотор в желаемое положение. После
этого затяните винт.
Фиксатор откидки мотора
Фиксатор откидки мотора предназначен для того,
чтобы надежно фиксировать неработающий
статичный мотор в полностью поднятом
положении.
Чтобы установить фиксатор откидки:
1. Нажатием на кнопку “UP” системы
гидравлического подъемника поднимите
мотор в полностью поднятое положение.
2. Потяните фиксатор вниз, как показано на
рисунке.
ВНИМАНИЕ
Мотор имеет очень большой вес. Выполняя
подъем мотора вручную, вы можете
повредить поясницу или поскользнуться и
упасть и получить в результате этого травму.
При выполнении подъем мотора вручную
убедитесь в том, что вы надежно захватили
мотор и находитесь в устойчивом положении,
а также в том, что вы в состоянии удержать
вес двигателя.
