15
RS
дует увеличить до 700 мм, если навесные шкафы
сделаны из горючих ма те риалов (см. рис.).
Шторы / жалюзи не должны находиться позади
плиты или на расстоянии менее 200 мм от ее бо-
ковых сторон.
Вытяжки устанавливаются согласно их инструкци-
ям по установке.

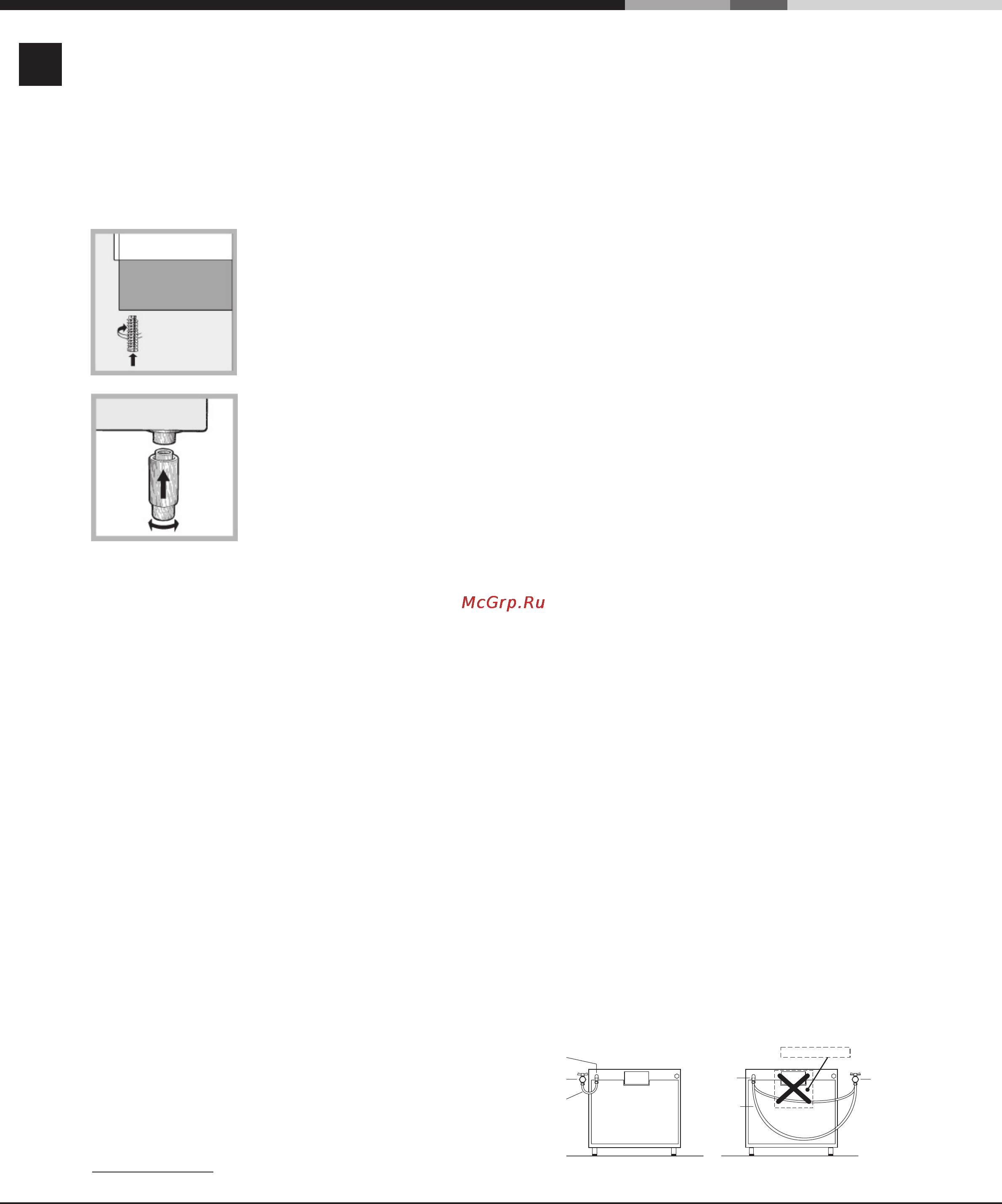

Выравнивание
Плита снабжена регулируемыми
ножками, которые служат для
ее выравнивания. При необхо-
димости, ножки вкручи ваются
в отверстия по углам основания
плиты (см. рис.).
Плита комплектуется надстав-
ными опорами*, которые уста-
навливаются в отверстия под
основанием плиты.
Подключение к электросети
Оснастите питающий кабель стандартной вилкой,
соответствующей нагрузке, указанной в табличке
технических данных оборудования.
Оборудование может напрямую подсоединяться
к сети с использованием многолинейного автомати-
ческого выключателя (соответствующего техническим
нормам и нагрузке оборудования), расстоя ние между
разведенными контактами которого не менее 3 мм,
линия заземления не должна прерываться выключа-
телем. Питающий кабель следует расположить так,
чтобы по всей длине он никогда не нагревался до
температуры, превышающей на 50 °С температуру
в помещении.
Перед подсоединением проверьте, что:
• Оборудование заземлено и вилка соответствует
стандартам.
• Розетка может выдержать максимальную нагрузку
от устанавливаемого оборудования (см. табличку
технических данных оборудования).
• Электрическое напряжение соответствует диапа-
зону значений, указанных в
табличке технических
данных оборудования.
• Розетка подходит к вилке оборудования, в против-
ном случае — обратитесь к квалифицированному
специалисту для замены розетки. Не используйте
удлинители и многогнездовые розетки.
* Только для некоторых модификаций моделей.
•
•
! После установки оборудования должен быть обес-
печен свободный доступ к питающему кабелю и ро-
зетке.
! Кабель не должен быть перекручен или пережат.
! Кабель следует регулярно проверять, его замена
должна производиться только специалистами сер-
висного центра.
Производитель не несет ответственности
в случае несоблюдения указанных мер безопас-
ности.
Подключение к газу
Подключение данного оборудования к газовой сети
или баллону с газом может быть выполнено при помо-
щи гибкого резинового или стального шланга, согласно
действующим нормам подключения и после проверки
соответствия типа подключаемого газа тому, на который
настроено оборудование (см. маркировку на корпусе
оборудования): в ином случае следуйте инструкциям
§ «Настройка на различные
типы газа». Если плита
подсоединяется к баллону со сжиженным газом, на
баллон с газом необходимо установить регулятор
давления (редуктор), отвечающий действующим стан-
дартом подключения газового оборудования.
Чтобы облегчить подключение, подвод газа может
быть осуществлен с обеих сторон оборудования*:
поменяйте положение держателя шланга и за глушки
и замените уплотнительную прокладку (поставляется
с оборудованием).
! Убедитесь, что давление газа соответствует значе-
ниям, указанным в таблице «Характеристики горелок
и жиклеров». Это обеспечит безопасную работу и дол-
гий срок службы оборудования при эффективном
энергопотреблении.
Подключение гибким резиновым шлангом
Подсоедините газовый шланг, характеристики кото-
рого отвечают действующим стандартам. Внутренний
диаметр шланга должен составлять: 8 мм — для
сжиженного газа
; 13 мм— для метана
После подключения удостоверьтесь, что шланг:
по всей длине не касается частей плиты, которые
могут нагреваться до температуры выше 50 °С;
не натянут, не перекручен, не образует петель
и изгибов, не пережат;
не касается подвижных объектов и предметов
с острыми углами;
по всей длине доступен для осмотра и контроля
его состояния;
длиной менее 1500 мм;
прочно зафиксирован на месте с обоих концов за-
жимами, соответствующими нормам подключения
газового оборудования.
•
•
•
•
•
•
Крепление
шланга
Точка соединения
Точка соединения
Изолирующая
заглушка
Изолирующая
заглушка
Крепление
шланга
ГОРЯЧАЯ ПОВЕРХНОСТЬ
