16
RS
! Если хотя бы одно из приведенных выше требований
не удается выполнить, или, если плита должна уста-
навливаться по правилам, относящимся к бытовым
приборам класса 2 подкласса 1 (установка между дву-
мя шкафами), то согласно действующим стандартам
для подключения газа должны использоваться только
гибкие металлизированные трубы.
Подсоединение гибкой бесшовной
стальной трубы к резьбовому соединению
Труба и прокладки должны отвечать действующим
стандартам.
Удалите держатель шланга с оборудования. Гибкая
стальная труба присоединяется к тому же выводу
с наружной резьбой 1/2 дюйма.
! Максимальная длина трубы не должна быть более
2 м. После подключения проверьте, что труба не при-
жата и не соприкасается с подвижными деталями.
Контроль плотности
подсоединения
Выполнив подключение к газу, проверьте наличие
его утечек, используя мыльный раствор. Никогда не
используйте для проверки пламя.
Настройка на различные типы газа
Возможно настроить оборудование на другой тип газа,
отличный от завод ской настройки (см. маркировку на
корпусе оборудования).
Настройка рабочей поверхности
Замена жиклеров конфорок рабочей поверхности:
1) снимите поддерживающие
решетки для посуды и вынь-
те конфорки из гнезд;
2) выверните жиклеры 7 мм
торцевым ключом (см. рис.)
и замените их подходящими
для нового типа газа (см.
табл. «Характеристики
горелок и жиклеров»);
3) соберите все компоненты, выполняя действия
в обратном порядке.
Регулировка минимального пламени
конфорок на рабочей поверхности
1. Поверните рукоятку к минимальному положению
пламени.
2. Снимите рукоятку и вращайте ее регулировочный
винт (расположен сбоку или внутри стержня регуля-
тора), пока пламя не станет малым, но устойчивым.
! При использовании сжиженного газа регулировоч-
ный винт следует затянуть полностью.
3. При горящем пламени несколько раз быстро по-
верните
рукоятку из минимального в максималь-
ное положение и наоборот, проверяя, что пламя
не гаснет.
! Для конфорок рабочей поверхности не требуется
регулировка поступления воздуха.

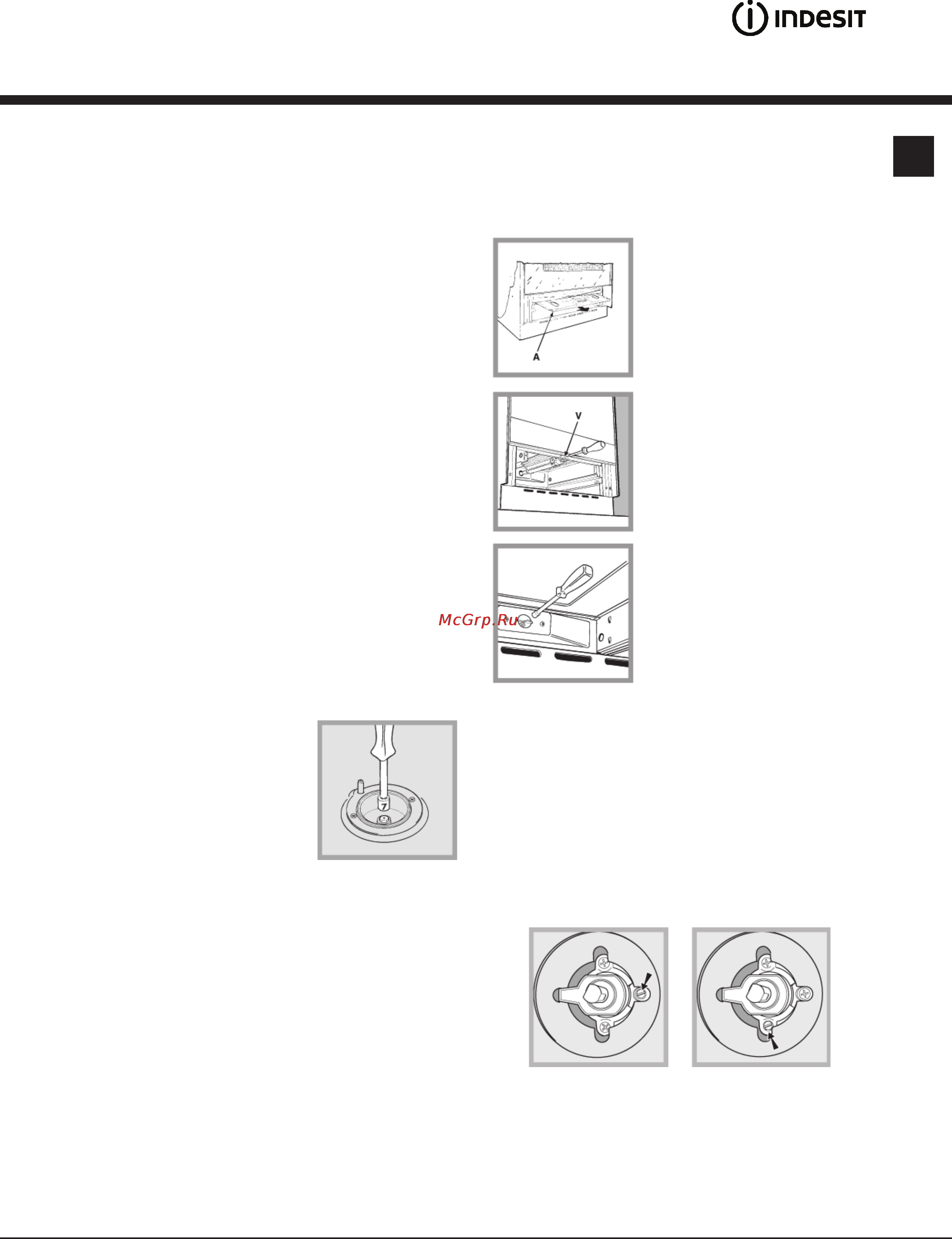

Настройка газовой духовки на другой тип газа
Замена жиклера горелки духовки:
1) выньте отделение (ящик) для
хранения посуды и подогрева
блюд;
2) вы двиньте и удалите защит-
ную панель «А» (см. рис.);
3) отверните винт «V» и сни-
мите горелку (см. рис.) — для
облегчения
этой процедуры
предварительно снимите двер-
цу духовки;
4) специальным торцевым
ключом для жиклеров или
7 мм торцевым ключом (см.
рис.) отвинтите жиклер горел-
ки духовки и замените его под-
ходящим для нового типа газа
(см. табл. Характеристики
горелок и жиклеров).
Регулировка минимума для горелки духовки
1. Зажгите горелку (см. Включение и
использова-
ние).
2. Поверните рукоятку и установите ее приблизитель-
но на 10 минут в максимальное (MAX), а затем —
в минимальное (MIN) положение.
3. Снимите рукоятку.
4. Винтом, расположенным с внешней стороны стерж -
ня регулятора, от регулируйте пламя до малого, но
устойчивого положения.
! В случае использования сжиженного газа регулиро-
вочный винт следует затянуть до упора.
5. Удостоверьтесь, что при быстром повороте руко-
ятки от положения «MAX» к «MIN» и при открывании
и за крывании дверцы пламя не гаснет.
