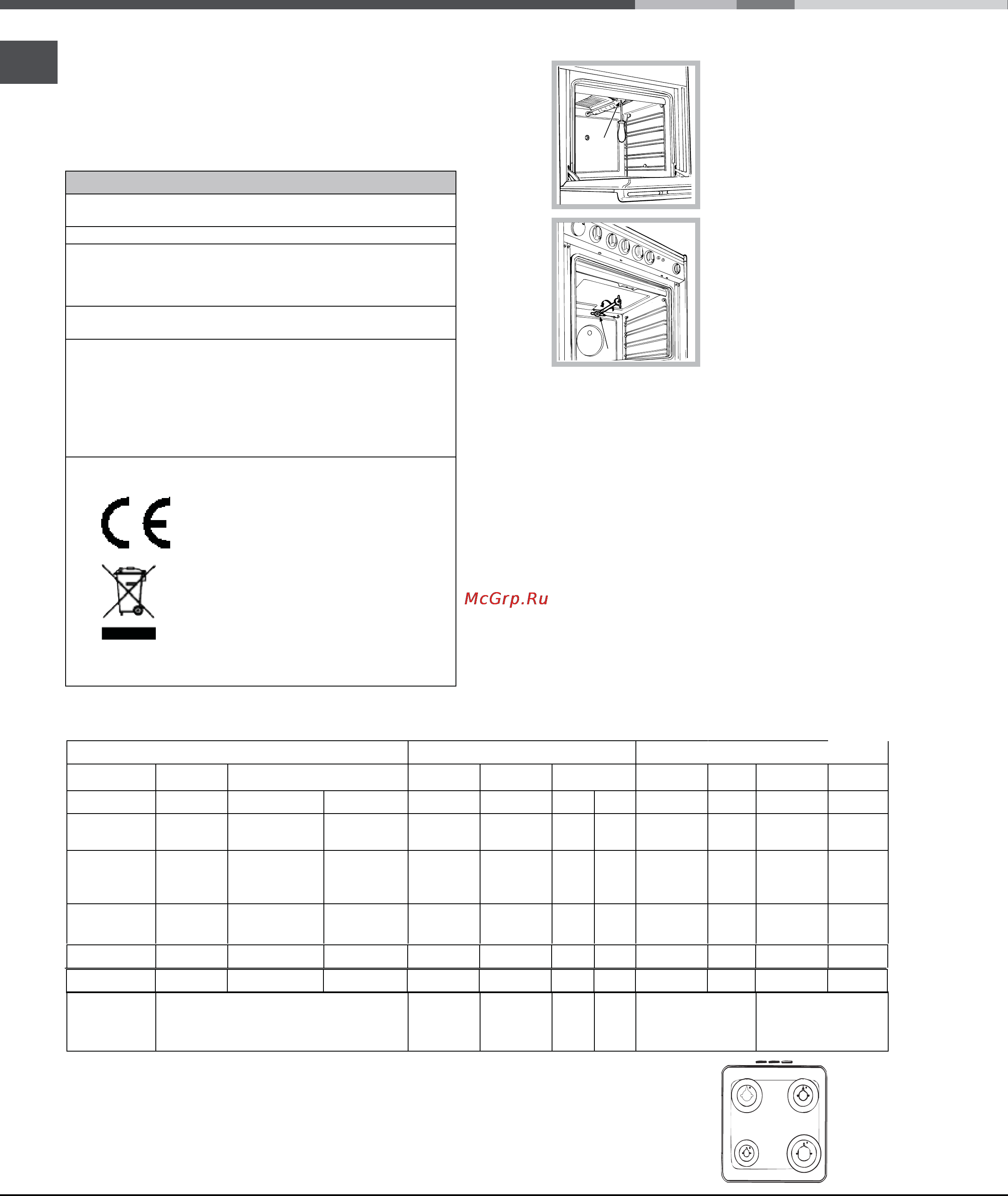

29
KZ
5. Тұтқаны «Ең жоғары» позициядан «Ең төмен»
позицияға тез бұрыңыз немесе пеш есігін ашып,
жабыңыз, бірақ оттық өшіп қалмайтынына көз
жеткізіңіз.
Пешті алғаш рет қолданбас бұрын «Күтім жəне
техникалық қызмет көрсету» бөлімінде берілген
нұсқауларға сəйкес оны тазалап алған жөн.
ТЕХНИКАЛЫҚ ДЕРЕКТЕР
Пеш өлшемдері
(БхЕхТ)
34x39x44 см
Көлемі 58 л
Пеш бөлігіне
қатысты пайдалы
өлшемдер
ені 42 см
тереңдігі 44 см
биіктігі 17 см
Ток кернеуі мен
жиілігі
деректер кестесін қараңыз
Оттықтар
қайырма ішінде немесе пеш
бөлігін ашқанда пештің ішіндегі
сол жақ қабырғада орналасқан
деректер кестесінде көрсетілген
кез келген газ түрімен қолдану
үшін баптандыруға болады
ЕҚ Директивалары: 12.12.2006
жылғы 2006/95/EC (төмен
кернеу) жəне кейінгі өзгертулері
– 15.12.04 жылғы 2004/108/EC
(Электромагнитті үйлесімділік)
жəне кейінгі өзгертулері –
30.11.2009 жылғы 2009/142/EC
(Газ) жəне кейінгі өзгертулер
– 22.07.1993 жылғы 93/68/
EEC жəне кейінгі өзгертулері –
2002/96/EC.
1275/2008 (Күту/өшірулі режим)
* 15°C жəне 1013 мбарр жағдайында –
құрғақ газ
** Пропан P.C.S. = 50,37 МДж/кг
*** Бутан P.C.S. = 49,47 МДж/кг
Табиғи P.C.S. = 37,78 МДж/м
3
S
S
R
A
Оттық пен форсункалар сипаттарының кестесі
1-кесте Сұйық газ Табиғи газ
Оттық Диаметр
(мм)
Жылу қуаты, кВт (p.c.s.*) Айналып
өту 1/100
Форсунка
1/100
Ағым* г/сағ Форсунка
1/100
Ағым*
л/сағ
Форсунка
1/100
Ағым*
л/сағ
Номиналды Азайтылған (мм)(мм)
***
**
(мм)(мм)
Жылдам
(үлкен)(R)
100
3.00
0.7 41 87 218 214 128 286
143 286
Жартылай
жылдам
(орташа)(S)
75 1.90 0.4 30 70
138 136
104 181
118 181
Қосымша
(кіші)(A)
51 1.00 0.4 30 52 73 71 76 95
80 95
Жеткізу
қысымдары
Номиналды (мбар)
Ең төмен (мбар)
Ең жоғары
(мбар)
28-
30
20
35
37
25
45
20
17
25
13
6,5
18
Пеш - 1.0 46 80 204 200 119 267 132 257
-
2,30 - - 75 167 164 114 219 139 227
Гриль
2,80
MVK5 G1 RF
MVK5 G11 RF
MVK5 G1 RF
MVK5 G11 RF
MVK5 G1 RF
MVK5 G11 RF
MVK5 G17 RFMVK5 G17 RF
2. Гриль оттығының
форсункасын арнайы форсунка
гайка кілтімен (суретті
қараңыз) немесе оданша
7 мм гайка кілтімен бұрап
шешіп алыңыз және оны
газдың жаңа түріне сәйкес
келетін жаңа форсункамен
ауыстырыңыз (Оттық пен
форсункалар сипаттарының
кестесін қараңыз).
! Тұтандырғыш сымдарымен
және терможұм түтіктерімен
абай болыңыз.
! Пеш пен гриль оттықтары
үшін негізгі ауаны реттеу
қажет емес.
! Құрылғыны газдың басқа түрімен қолдануға
реттегеннен кейін ескі сипаттар тақтасын газдың
жаңа түріне сәйкес келетін жаңа тақтамен
алмастырыңыз (бұл жапсырмаларды Өкілетті
техникалық көмек көрсету орталықтарынан алуға
болады).
! Қолданылатын газ қысымы ұсынылған қысымнан
өзге болса (немесе сәл ауытқыса), «жүйедегі газ
реттегіштеріне» қатысты ағымдағы ұлттық заңдарға
сәйкес кіріс түтікке тиісті қысым реттегішін орнату
керек.
