22

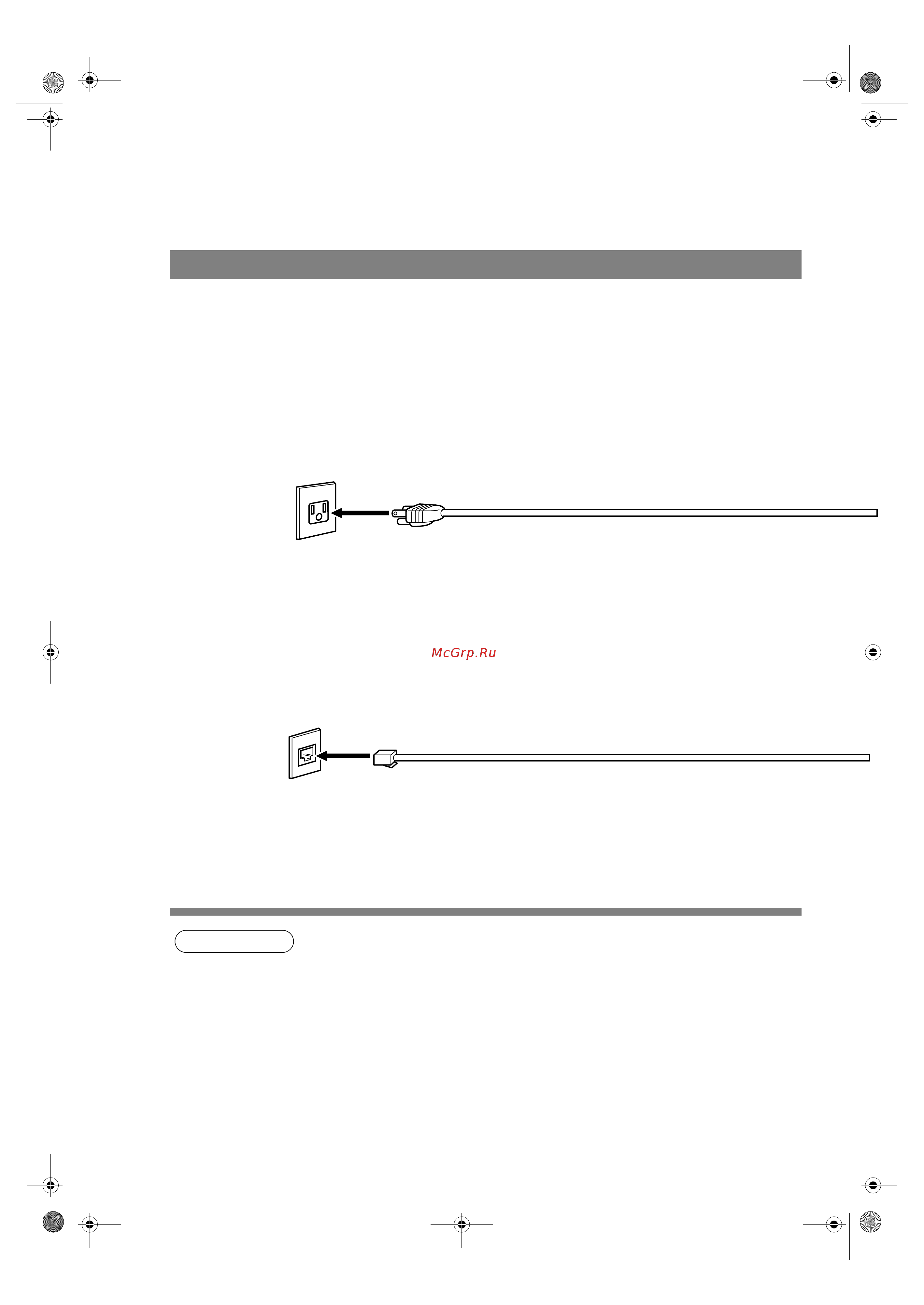

Подключение телефонного провода и шнура
электропитания
■ Шнур электропитания
Подсоедините один конец шнура электропитания к розетке бытовой сети переменного тока, а
другой конец шнура к розетке на задней панели аппарата.
Предупреждение: Данное устройство должно быть соответствующим образом заземлено
через розетку бытовой сети переменного тока. Изменять подключение в розетке не
следует.
■ Телефонный провод
Подсоедините один конец телефонного провода к телефонной розетке, установленной
телефонной компанией, а другой конец к разъему LINE (Линия) на левой стороне аппарата.
ЗАМЕЧАНИЕ
1 Ваш аппарат потребляет мало электроэнергии, и Вы можете оставлять его
включенным все время. Если его надолго отключить от сети, содержимое встроенных
часов аппарата может быть потеряно.
2. Форма телефонного кабеля и шнура электропитания зависит от требований,
действующих в каждой конкретной стране.
3. Адаптер для телефонного кабеля поставляется не во все страны.
Шнур электропитания (поставляется вместе с аппаратом)
Телефонный провод (поставляется вместе с аппаратом)
Телефонная розетка
