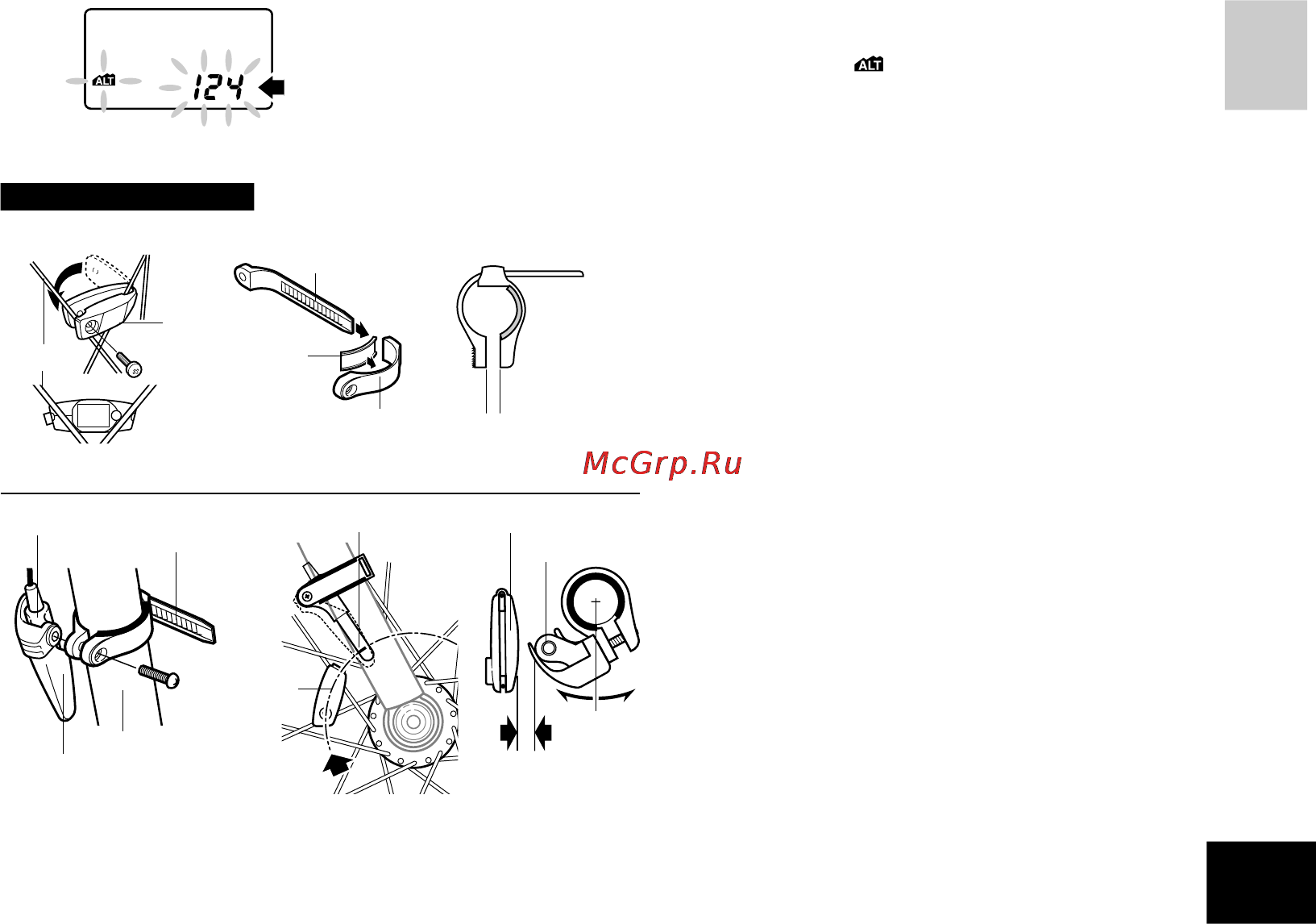

Cateye AT100 [11/20] Использование в качестве велокомпьютера
![Cateye AT100 [11/20] Использование в качестве велокомпьютера](/views2/1120089/page11/bgb.png)
Как изменить высоту
Манипулируя кнопкой Mode в неподвижном состоянии велосипеда, установите компьютер в
режим при котором на экране отображается символ . Нажмите кнопку Set - велокомпью-
тер перейдет в режим коорекции (Рис. 13). Для увеличения значения воспользуйтесь кноп-
Рис.13
кой S/S, для уменьшения - кнопкой Mode. Выставьте актуальную высоту и нажав кнопку Set,
завершите операцию коррекции.
ИСПОЛЬЗОВАНИЕ В КАЧЕСТВЕ ВЕЛОКОМПЬЮТЕРА
R
Крепежный хомут B
1. Монтаж на велосипед
• Закрепите магнит на правых спицах переднего колеса, как
Спица
Магнит
показано на Рис.14.
Резиновая
прокладка
• Закрепите датчик скорости и кожух датчика с помощью хо-
Параллельность
мутов A и B к правой ноге вилки. Используйте размер S для
Крепежный хомут A
вилок диаметром до 24 мм, и размер L свыше 24 мм.
1.Вставьте хомут B
в прорезь хомута A, и подложите рези-
Рис.14 Рис.15 Рис.16
новую прокладку под хомут А (Рис.15). Подберите длину
хомута В так, чтобы после установки на вилку, боковые
Датчик скорости
Центральная линия
Магнит
Крепежный хомут B
Датчик скорости
Центр
магнита
Передняя вилка
Кожух датчика
Примерно 2 мм
поверхности хомутов были параллельны (Рис. 16). *Убе-
дитесь, что хомут B надежно закреплен в хомуте A.
2. Закрепите датчик скорости и кожух на вилке с помощью
хомутов и винта, как показано на Рис. 17.
screw (Fig. 17).
3.Установите центр магнита и центр датчика на одной линии,
как показано на Рис.18. Добейтесь того, чтобы растоя-
ние между ними было примерно 2 мм
(Рис. 19). Затяните
винт надежно. Обрежьте лишнюю часть хомута B.
Примечание
: Если расстояние между вилкой и спицами
не достаточно велико, используете датчик без кожуха.
Рис.17 Рис.18 Рис.19
11
