ΣΥΝΑΡΜΟΛΟΓΗΣΗ

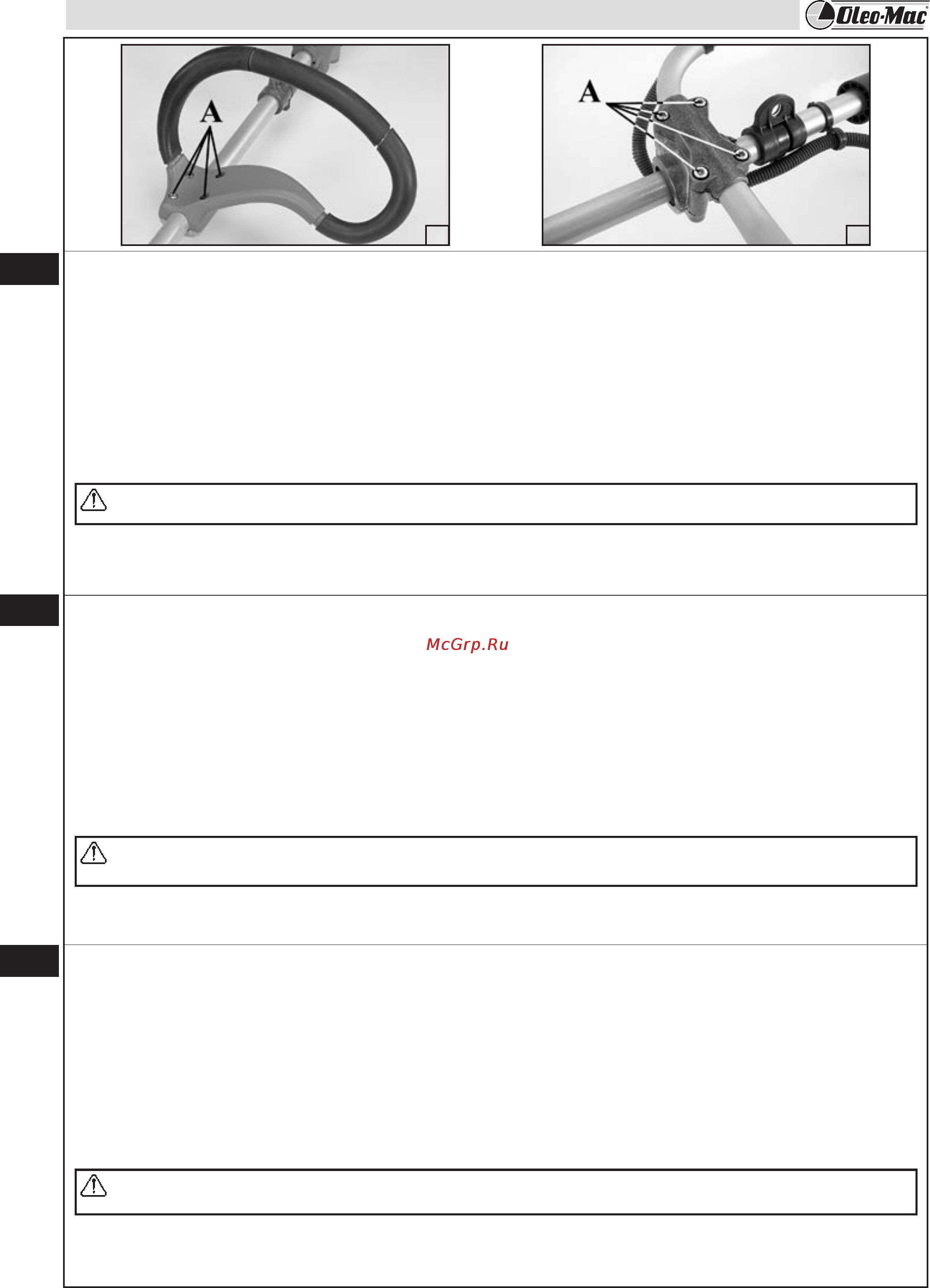

Τοποθέτηση τη ελλειψοειδού χειρολαβή (τιονιού)

Τοποθετήστε τη λαβή στο βραχίονα του άξονα και ασφαλίστε την με τις βίδες (Α Εικ, 16), τις ροδέλες και τα παξιμάδια. Η θέση της

λαβής υπολογίζεται ανάλογα με τις απαιτήσεις του χειριστή.

Τοποθέτηση τη χειρολαβή ποδηλάτου

• Τοποθετήστε τη λαβή ποδηλάτου στο βραχίονα του άξονα και ασφαλίστε την με τις βίδες (Α Εικ, 17), τις ροδέλες και τα παξιμάδια.

Η θέση της λαβής υπολογίζεται ανάλογα με τις απαιτήσεις του χειριστή.

• Ρυθμίστε χονδρικά και σφίξτε ελαφρά τις βίδες.

MONTAJ

Yuvarlak kulpun takılması

Kulpu, şaft kolunun üzerine takınız ve vidalar (A, Şekil 16), rondelalar ve somunlarla güvenli hale getiriniz. Kulpun pozisyonu, operatörün

gereksinimlerine bağlı olarak hesaplanır.

Gidon kulpunun takılması

• Gidonuşaftkolununüzerinetakınızvevidalar(A, Şekil 17), rondelalar ve somunlarla güvenli hale getiriniz. Kolun/kulpun pozisyonu,

operatörün gereksinimlerine bağlı olarak tespit edilir.

• Kabacaayarlayınızvevidalarıbirhafçesıkınız.

• Şimdi,enkonforluçalışmapozisyonunueldeetmekiçinmakinekoluylasonayarlamalarıyapınız(Şekil 17). Vidaları sıkılaştırınız.

• Sağkolunsonayarlamasınıyapınızveonuenkonforlupozisyondakilitleyiniz.

das necessidades do operador.

Montagem do guiador de bicicleta

• Instaleopunhonobraçodotuboeapertecomosparafusos(A, Fig.17), anilhas e porcas. A posição do punho é calculada dependendo

das necessidades do operador.

• Ajustegrosseiramenteeaperteligeiramenteosparafusos.

• Deseguida,façaumajustenal,comamáquinapenduradapelocabo,paraterumaposiçãodetrabalhoconfortável(Fig.17). Aperte os

parafusos.

• Façaoajustenalnopunhodadireitaebloqueienaposiçãomaisconfortável.

AVISO: Quando montar o guiador, tenha cuidado para evitar que os cabos fiquem torcidos.

Montagem da protecção do acessório de corte
