51
Русский
Česky
Polski
СБОРКА
МОНТАЖ ДВИГАТЕЛЯ (Рис. 8-9)
Вытяните штифт (A) и вставьте конец гибкого рукава (B) во фрикционную
муфту (C) так, чтобы обеспечить зацепление хвостовика. Вставьте
штифт (A) в отверстие хвостовика гибкого рукава (Рис. 8). Вставьте
гибкий рукав (B) в рукав (E), так, чтобы конец гибкого рукава (B) плотно
вошел в жесткий трансмиссионный рукав (Рис. 9). Вставьте пружину
(F) в соответствующие отверстия, удостоверившись, что ее края легли в
выемку на гибком рукаве и что петля пружины (F) находится на стороне,
противоположной рычагу акселератора (Рис. 9).
УСТАНОВКА РЫЧАГА БЕЗОПАСНОСТИ (Рис. 10A)
При использовании фрезы вместо головки с нейлоновой леской
необходимо установить рычаг безопасности. Установите рычаг (А) под
крепление рукоятки (С) с помощью винтов (В). Убедитесь, что рычаг
безопасности установлен слева, если кусторез держать в положении
для кошения.
УСТАНОВКА РУЧКИ (Рис. 10B-11)
Установите рукоятку на штангу и закрепите ее, используя винты (А),
шайбы и гайки. Положение рукоятки рассчитывается, исходя из удобства
оператора. Установите ограждение (B) на трансмиссионном рукаве и
закрепите его винтами (A, Рис. 11).

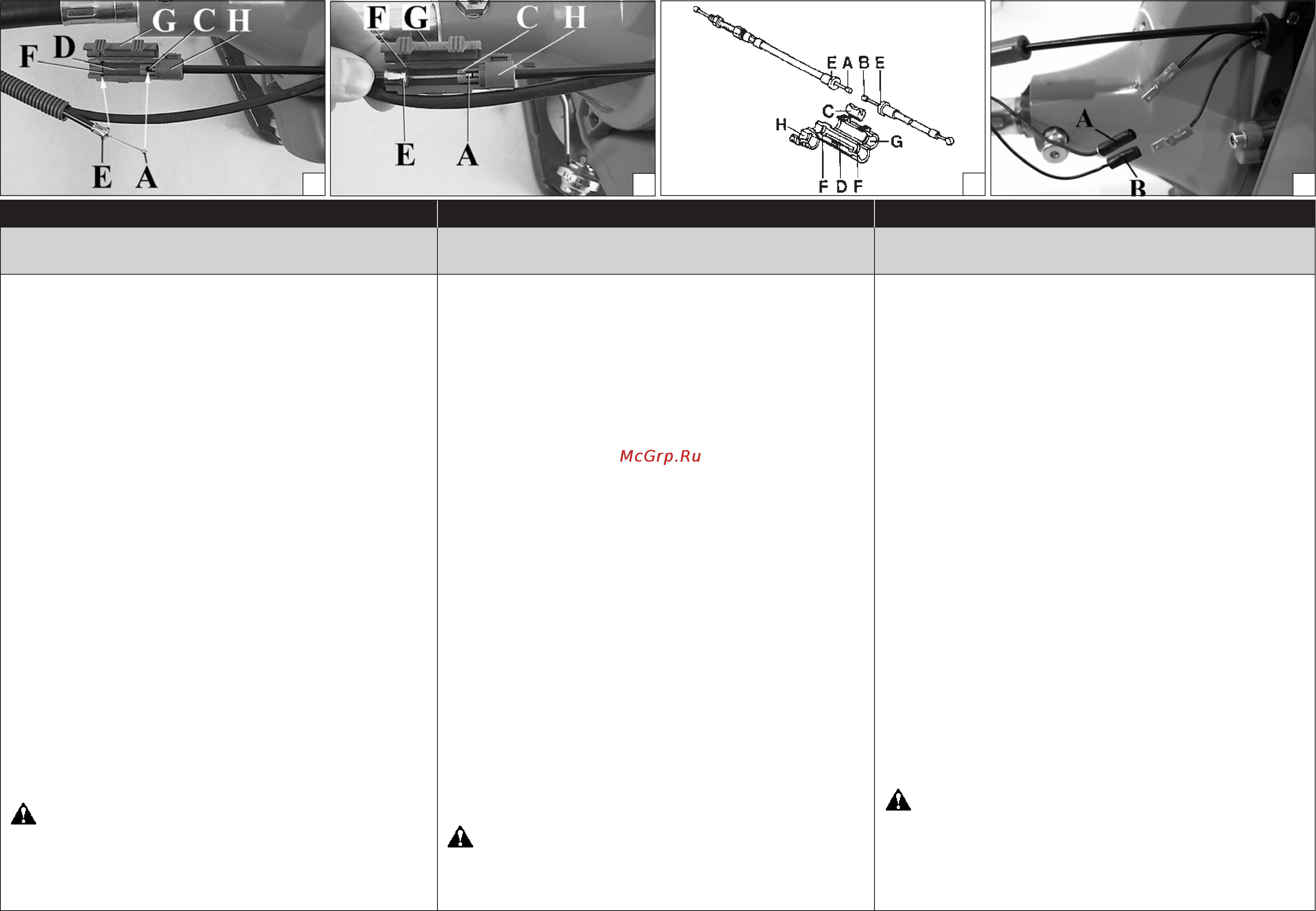

БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ КАБЕЛЯ АКСЕЛЕРАТОРА
(Рис. 12-13-14)
Вставьте наконечники кабелей (A) и (B) в курсор (C). Установите курсор
(C) в паз (D) муфты, так, чтобы буртики (E) легли в соответствующие
пазы (F). Закройте крышки (G) и (H), чтобы зафиксировать весь узел.
МОНТАЖ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ
Подсоедините электрические кабели (A-B, Рис. 15) с помощью
соответствующих наконечников.
ВНИМАНИЕ - Убедитесь, что все части соединены правильно
и все винты затянуты.
PŘIPOJENÍ OHEBNÉHO NÁHONU (Obr. 8-9)
Povytáhněte kolík (A) a vložte konec ohebného náhonu (B) do tělesa spojky
(C). Přesvědčte se, zda je čtyřhran ohebného náhonu správně nasazen
uvnitř objímky spojky, a pak zasuňte zpět zajišťovací kolík. Druhý konec
ohebného náhonu (B) vložte do trubky pevného hřídele (E) a přesvědčte
se, zda je správně zasunutý. Oba konce pružiny (F) vložte do protilehlých
otvorů a přesvědčte se, že zapadly do drážky ohebného náhonu a že očko
pružiny leží na opačné straně, než je plynová páčka.
MONTÁŽ BEZPEČNOSTNÍ OPĚRKY (obr. 10A)
Při použití kotouče místo nylonové hlavy je nutné namontovat
"bezpečnostní opěrku". Opěrku (A) přišroubujte z dolní strany rukojeti
(C) pomocí šroubů (B); dbejte na to, aby "bezpečnostní opěrka" byla na
levé straně křovinořezu.
MONTÁŽ RUKOJETI (obr. 10B-11)
Rukojeť namontujte na trubku hřídele a přišroubujte ji pomocí šroubů
(A), podložek a matic. Polohu rukojeti je možné upravit podle požadavků
pracovníka. Kryt plynové páčky (B, Obr. 11 namontujte za pomoci šroubů
(A) v těsné blízkosti tělesa plynové páčky.
SPOJENÍ LANOVODU PLYNU Obr. 121314)
Dvojdílný lanovod spojte pomocí kabelové spojky. Oba konce lanky (A-B)
vložte do spojky (C). Spojku posaďte do drážky (D) v krytu spojky tak, aby
osazení na lanovodech (E) zapadlo do drážek v krytu (F). Pak uzavřete
kryt spojky pootočením a dotlačením částí (G) a (H).
KABELY ZAPALOVÁNÍ
Propojte koncovky kabelů zapalování (A-B, Obr. 15).
UPOZORNĚNÍ! Zkontrolujte, zda jsou všechny části křovinořezu
dobře připojené a šrouby utažené.
MONTÁŽ
MONTAŻ SILNIKA (Rys. 8-9)
Wyjąć sworzeÄ (A) oraz wsunąć koÄcówkę węża (B) w osłonę przed
przetarciem (C) i sprawdzić, czy zacisk i złącze są dobrze zamontowane.
Włożyć sworzeÄ (A) w otwór zacisku węża (Rys. 8). Włożyć wąż (B)
rurę (E) i sprawdzić, czy zakoÄczenie węża (B) jest prawidłowo włożone
w rurę transmisyjną (Rys. 9). Włożyć sprężynę (F) w specjalne otwory i
sprawdzić, czy prawidłowo zostały umieszczone w rowkach węża.
MONTAŻ OSŁONY ZABEZPIECZAJĄCEJ (Rys. 10A)
Zarówno do pracy z tarczą tnącą jak i z głowicą żyłkową konieczne jest
zamontowanie osłony zabezpieczającej. Zamontować osłonę (A) pod
mocowaniem uchwytu (C) przy pomocy śrub (B). Należy wcześniej
sprawdzić, czy osłona zabezpieczająca znajduje się po lewej stronie kosy
spalinowej.
MONTAŻ UCHWYTU (Rys. 10B-11)
Zamontować uchwyt na osłonie wału napędowego i przykręcić przy
pomocy śrub (A), podkładek oraz nakrętek. Położenie regulowanej rączki
powinno być dopasowane do wymagań operatora. Zamontować osłonę
(B) na wale transmisyjnym i przykręcić ĺrubami (A, Rys. 11).
SZYBKIE PODüĄCZENIE PRZEWODU DŹWIGNI GAZU (Rys.
12-13-14)
Włożyć koÄcówki półprzewodów (A) i (B) do wodzika (C). Umieĺcić
wodzik (C) w rowku (D) złącza w taki sposób, aby kołnierze (E) były
odpowiednio ułożone względem rowków (F). Następnie zamknąć
przykrywy (G) oraz (H), aby zablokować całoĺć.
MONTAŻ PRZEWODĒW ELEKTRYCZNYCH
Podłączyć przewody elektryczne (A-B, Rys.15) za pomocą odpowiednich
wtyczek.
UWAGA: Sprawdzić, czy wszystkie komponenty kosy spalinowej
są dobrze podłączone, a wszystkie śruby starannie przykręcone.
MONTAŻ
13
12 14
15
