Значение Р8 0 1 2 3
Р6, Р7 Значение в А В процентах Значение в А В процентах
текущие показания
тока
Значение в А Значение в А В процентах В процентах
Р9 Защита от пониженного напряжения Диапазон: 60-90% По умолчанию: 80%
Когда входное напряжение падает ниже заданного
параметра, включатся защита УПП и на дисплее по-
является сообщение об ошибке Егг9.
РА Защита от повышенного напряжения Диапазон: 100-130% По умолчанию: 120%
Когда входное напряжение возрастает выше задан-
ного в данном параметре, включается защита УПП и
на дисплее появляется сообщение об ошибке Егг1О.
РВ Режим пуска Диапазон: 00-05 По умолчанию: 01
Запуск в режиме ограничения тока. Режим ограни-
чения тока действует, если РВ установлен на 0 (0 -
огр. тока). Ток на двигателе изменяется как показано
на рисунке ниже. Таким образом, 11 - необходимый
токовый лимит во время запуска. Напряжение рас-
тет быстро до достижения установленного лимита
11, а затем поддерживается на одном уровне. Затем
двигатель ступенчато набирает скорость до номи-
нальной величины за счет увеличения напряжения.
При срабатывании контактора ток резко снижается
до рабочего значения le или ниже. Таким образом
запуск завершается. Если нагрузка слишком мала
или установленный ток слишком велик, считает-
ся нормальным, если при запуске ток не достигает
установленного значения. Обычно режим ограниче-
ния тока используется, если жестко установлено его
максимальное значение.
Запуск в режиме ограничения тока представлен на
рисунке 8.
I
II
Ie
0

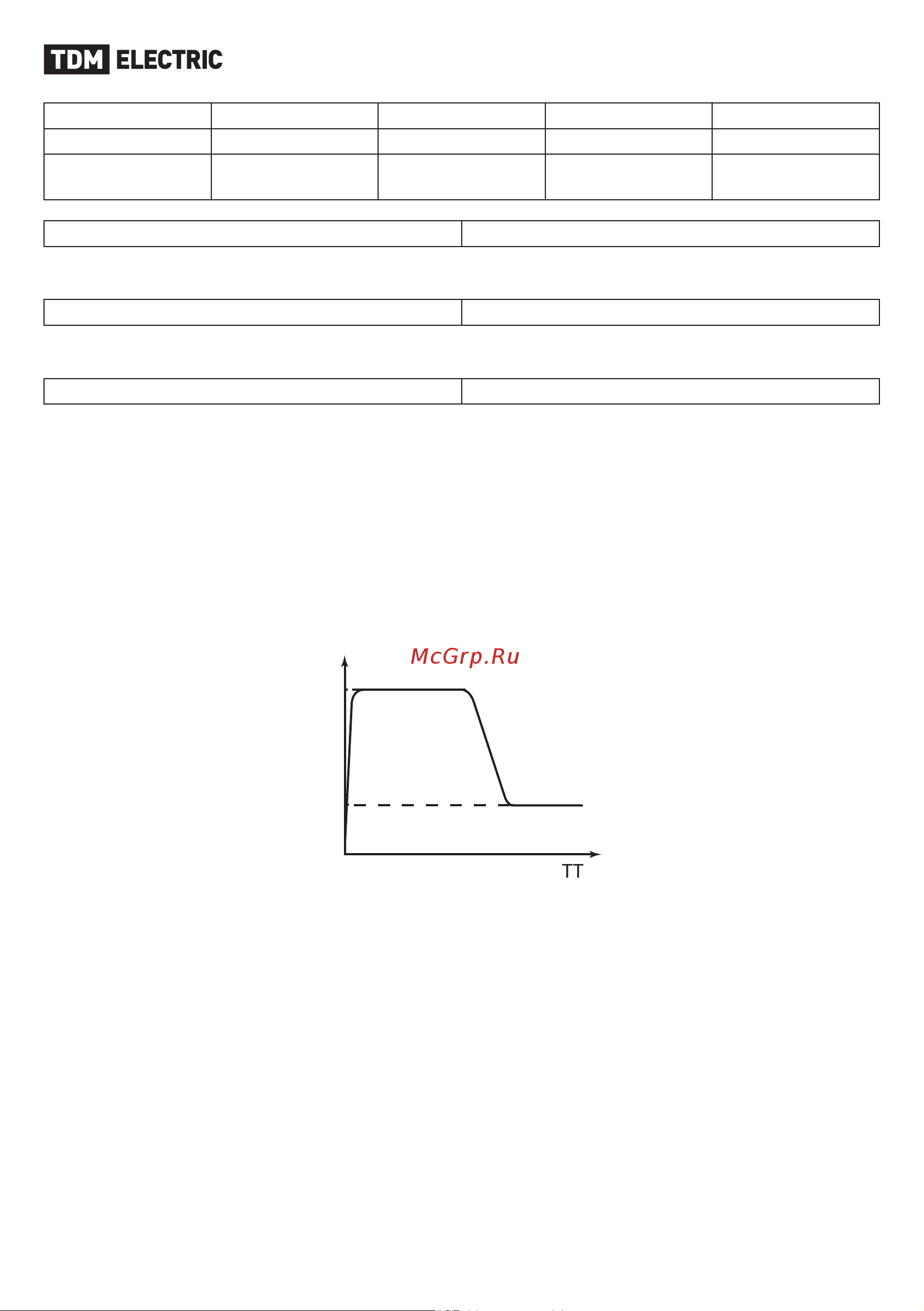

Рисунок 8. Запуск в режиме ограничения тока.
Запуск в режиме нарастания напряжения (рисунок
9) Этот режим действует, если РВ равно 1. График из-
менения напряжения при запуске показан на рисун-
ке ниже. Таким образом, U1 - первичное напряжение
при запуске. Величина тока не может превышать
400% от номинального значения. Выходное напря-
жение быстро достигает величины U1, а затем начи-
нает увеличиваться в соответствии с настройками.
Электродвигатель разгоняется пропорционально
росту напряжения. Напряжение постепенно дости-
гает номинального значения Ue. При достижении
номинального значения напряжения, срабатывает
обводной контактор и режим запуска завершается.
Время запуска является контрольным параметром,
полученным при запуске во время испытаний со
стандартной нагрузкой.
Для устройств плавного пуска он является стандарт-
ным по умолчанию. Электродвигатель может разго-
няться стабильно с помощью нарастания выходного
напряжения до окончания времени запуска. С уче-
том сказанного, если нагрузка мала, время запуска
часто меньше установленного. Поскольку двигатель
в этом случае запускается стабильно, это является
нормальной ситуацией. Как правило, режим нарас-
тания напряжения применяется для исключения
скачков тока.
Запуск в режиме нарастания напряжения представ-
лен на рисунке 9.
