TDM Electric УПП SQ0749-0303 [8/32] P0 030
![TDM Electric УПП SQ0749-0303 [8/32] P0 030](/views2/1974923/page8/bg8.png)
tdme.ru
8

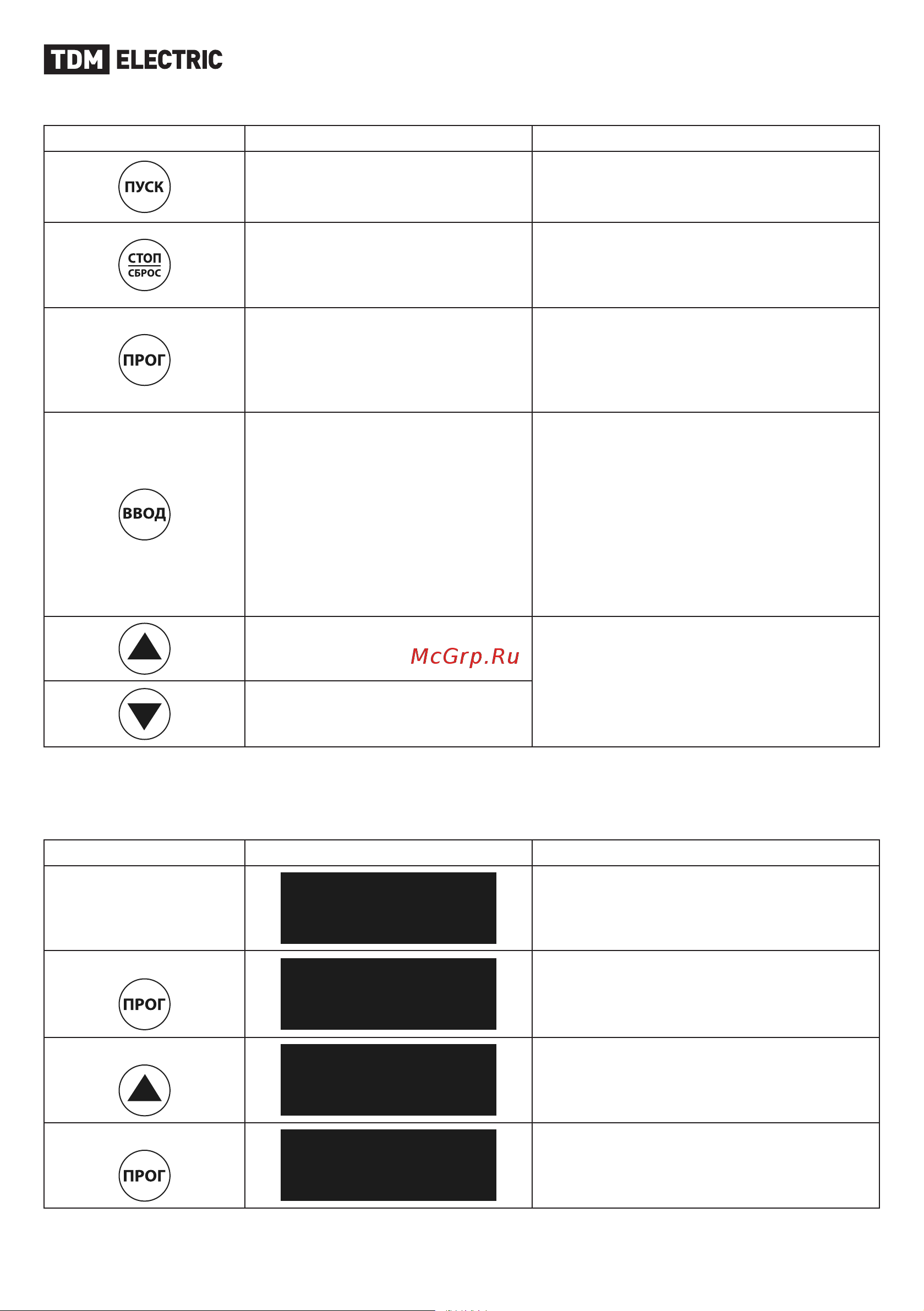

Таблица 4. Описание кнопок панели оператора.
Символ Название Описание
Пуск
Если на дисплее «READY» нажмите на эту
кнопку и двигатель запустится
Стоп/сброс
При нормальной работе на дисплее
отображается величина тока. Нажатие на
кнопку остановит двигатель. Так же у этой
кнопки имеется функция сброса
Программирование
На дисплее отображается «READY» нажми-
те эту кнопку для входа в меню настройки.
Когда появится «Р0030» нажмите эту кноп-
ку еще раз. Когда мигает “:” нажмите вверх/
вниз для изменения параметра
Ввод
• После изменения параметра, нажать
кнопку для сохранения. На дисплее
появится GOOD и прозвучит двойной
сигнал, подтверждение сохранения
данных
• При нажатии кнопки ENTER отображает-
ся входное напряжение
• При нажатии ENTER одновременно с
включением питания устройство воз-
вращается к заводским настройкам
Кнопка вверх
• В меню настройки используйте для
уменьшения/ увеличения параметра
• В процессе работы нажмите для про-
смотра тока, мощности и перегрузки
по теплу
Кнопка вниз
3.3. Изменение параметров на панели оператора.
Пример изменения параметров представлен в таблице 5. и на рисунке 6.
Необходимо изменить параметр Pd на 02.
Таблица 5. Изменение параметров с помощью панели оператора.
Действие Дисплей Описание
Включение питания
CH-ZR
Включение
Нажать
P0:030
Войти в режим настроек/программиро-
вания
Нажать 13 раз
Pd:001
Выбрать необходимый параметр
Нажать
Pd:001
Войти в режим изменения параметров
