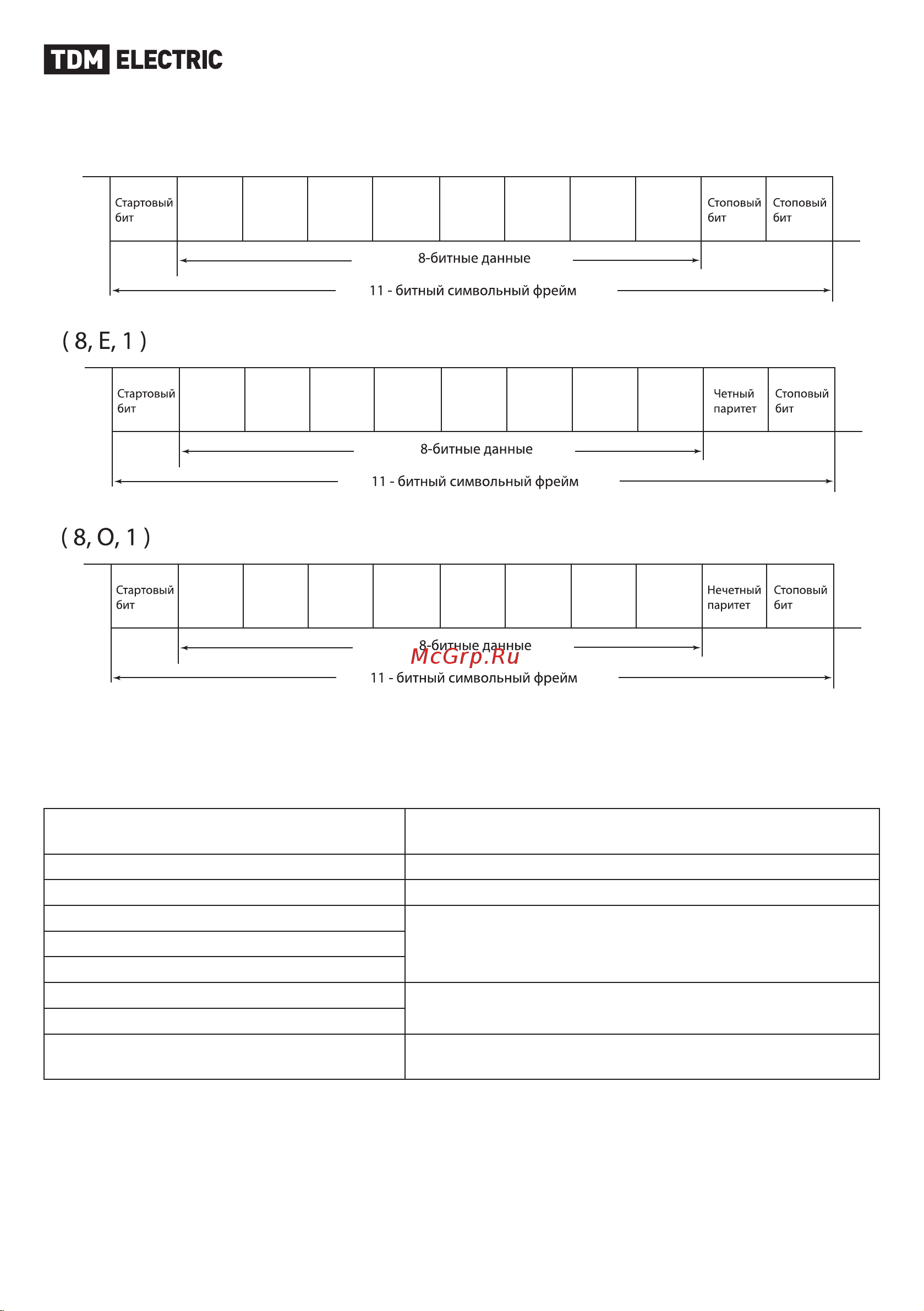

10.2. 11-битный символьный фрейм (для 8-битных символов):

01 23 45 67

( 8, N, 2 )

01 23 45 67

10.3. Структуры коммуникационных данных

Фрейм данных связи:

Режим RTU ：

Структура коммуникационных данных представлена в таблице 12

Таблица 12. Структура коммуникационных данных

Начало

Более 10 мс в состоянии покоя или время передачи 3,5

байта

ADR Адрес связи: 8-битный адрес

CMD Код команды: 8-битная команда

DATA (n-1)

Содержание данных:

N × 8-битные данные, n <= 32

.......

DATA 0

CRC CHK Low

CRC check sum: 16-битная контрольная сумма состоит из

двух 8-битных

CRC CHK High

END

Более 10 мс в состоянии покоя или время передачи 3,5

байта

Содержание данных:

N × 8-битные данные, n <= 32 ADR (адрес связи)

Допустимые адреса связи находятся в диапазоне

от 1 до 63. Адрес, равный 0, означает широкове-

щательную рассылку для всех устройств плавного

пуска в сети. В этом случае устройство плавного

пуска не отвечает ведущему устройству.

Например, связь с устройством плавного пуска с

десятичным адресом 16: Режим RTU: (ADR) = 10H.

Код функции и символы данных

03: Считать содержимое УПП из регистра

06: Записать СЛОВО в регистр УПП

08: обнаружение петли

10: записать несколько СЛОВ в регистры устрой-

ства плавного пуска. Например, непрерывное чте-

ние 2 слов из начального адреса 0005H устройства

плавного пуска с адресом 01H.
