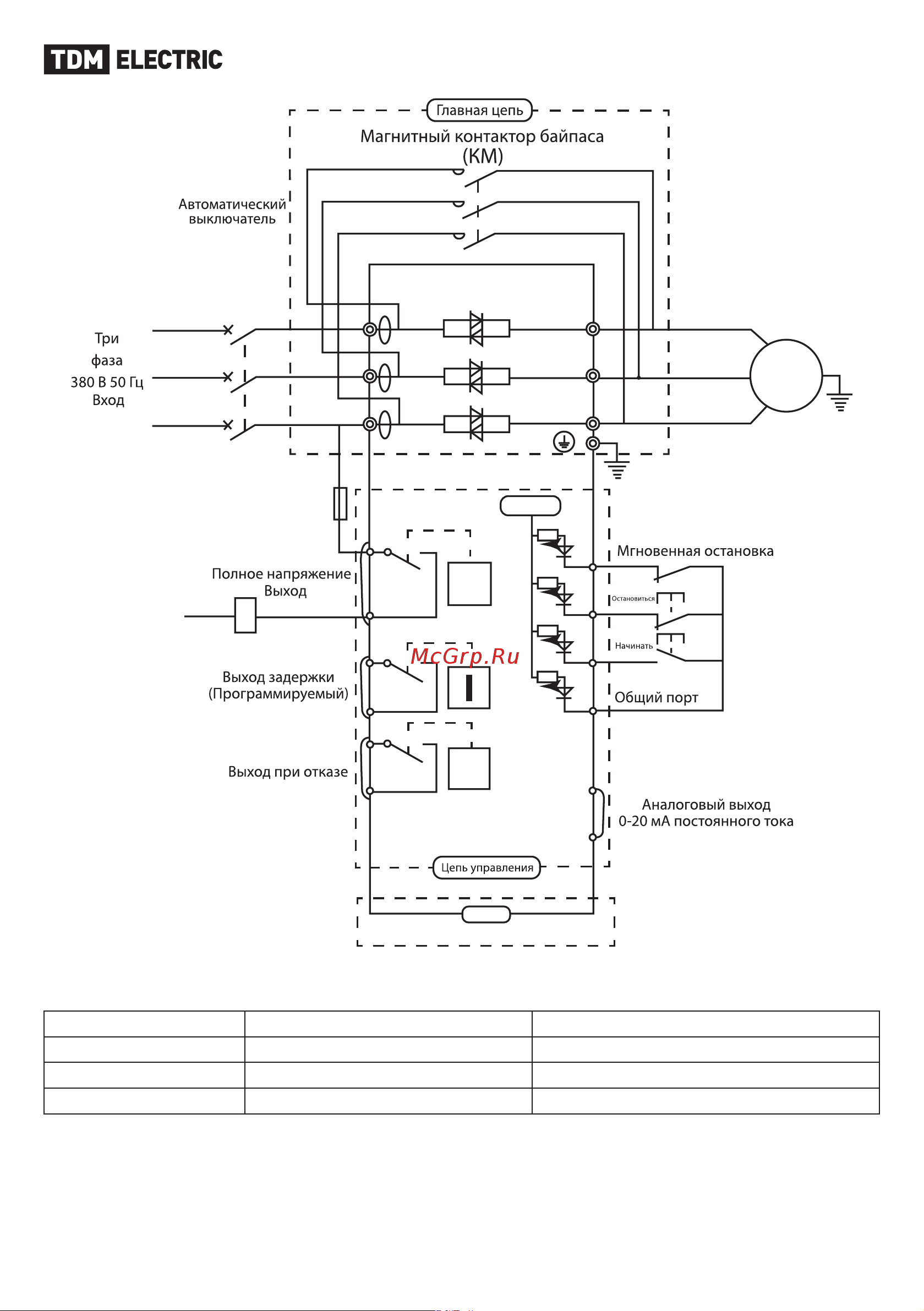

Рисунок 2. Схема подключения.

2.2. Описание клемм силовой цепи.

R, S, T Вход питания Соединение с 3-фазной цепью

U, V, W Выходные контакты Выходные контакты на двигатель

L21, L22, L2З

Соединение байпаса Соед. с обводным ЭМ пускателем

Заземление УПП Требуется надежное заземление УПП

Вход питания (R, S, Т).

Входные контакты R, S и Т силовой цепи соединя-

ются с 3-фазным источником электроэнергии через

автоматический выключатель. Соблюдение очеред-

ности фаз не обязательно.

Пожалуйста, не применяйте автоматический пуск

двигателя в момент включения/ выключения сило-

вой части.

Сначала необходимо обеспечить устройство пита-

нием, а затем использовать терминал управления

устройства или кнопки ПУСК / СТОП для запуска и

остановки двигателя. НЕ ПОДКЛЮЧАЙТЕ силовые

L21

L22

L23

Uax

100%

DC5V

RS485 COM
