Nie instalować okapu na zewnątrz i nie wystawiać go na działanie czynników

atmosferycznych (deszcz, wiatr itd.)

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla wykwalikowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urzą-

dzenie od sieci elektrycznej.

Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów

elektrycznych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicz-

nej.

Zwrócić się do wykwalikowanego personelu, aby podłączył kable elektryczne.

Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:

• napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;

• instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie

(patrz dane techniczne wewnątrz okapu);

• wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami

przekraczającymi 70°C;

• instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obo-

wiązującymi przepisami;

• gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamonto-

waniu okapu.

W przypadku:

• urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki

typu znormalizowanego. Przewody powinny być podłączone w następujący

sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego i brą-

zowy do fazy. Wtyczka powinna być podłączona do odpowiedniego gniazda

bezpieczeństwa.

• urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub

innego przyrządu zapewniającego odłączenie od sieci i posiadającego odle-

głość rozwarcia styków, która umożliwia całkowite odłączenie w warunkach

nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasi-

lania, zgodnie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.

Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowa-

nia się do zasad dotyczących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ WYCIĄGOWY

W tej wersji opary i dym są odprowadzane na zewnątrz przez

rurę spustową.

W tym celu złącze wylotowe okapu powinno być podłączone

za pomocą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

• średnicę nie mniejszą od złącza okapu.

• lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia

cofania skroplin do silnika.

• ograniczoną do minimum liczbę zagięć.

• minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia

wydajności zasysania okapu.

Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizo-

lować.

W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wy-

dajności 800m3/h lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:

gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jed-

nocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5

barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY

W tej wersji powietrze przepływa przez ltry z węglem aktyw-

nym w celu oczyszczenia i ponownego wprowadzenia do

środowiska.

Należy sprawdzić, czy ltry na węgiel aktywny umieszczone są

na okapie, w przeciwnym razie należy je założyć zgodnie ze

wskazówkami w instrukcji montażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymon-

tować go, jeśli występuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalikowanego

Okap może być instalowany w różnych konguracjach.

Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów

instalacji, natomiast dla każdego rodzaju podkreślono specjalne opera-

cje, jakie należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania,

aby przetransportować dym i opary w kierunku powierzchni zasysania. Po zakoń-

czeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy

zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić automatycz-

ne wyłączenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość: zapewnia oczyszczone powietrze przy niskim poborze energii elek-

trycznej.

II prędkość: normalne warunki użytkowania.

III prędkość: w przypadku obecności silnych zapachów i oparów.

IV prędkość: szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.

Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie od

częstotliwości użytkowania okapu. W celu zapoznania się z innymi szczegółami patrz

rozdział „KONSERWACJA”.

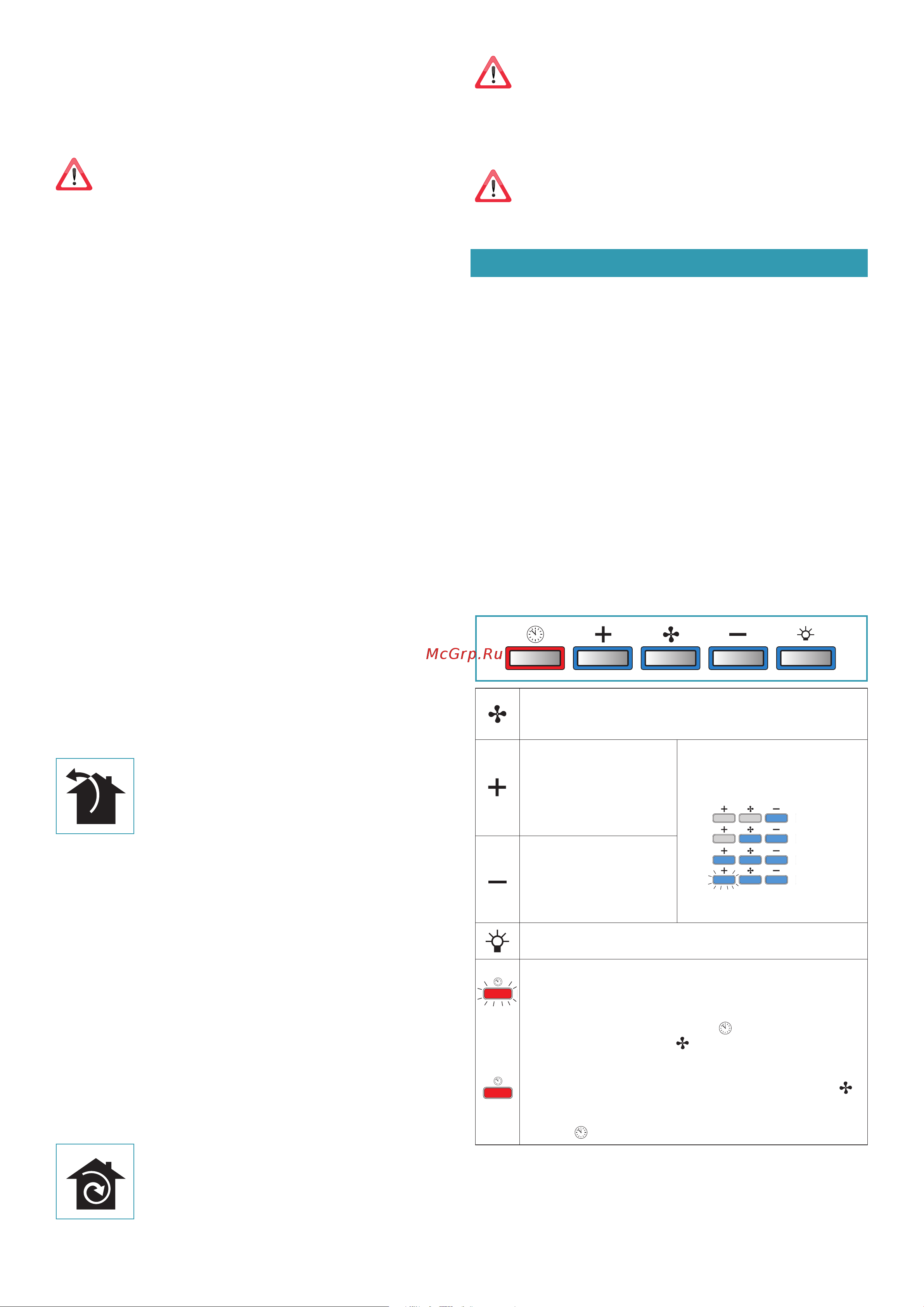

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH (FLIPPER)

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w

chwili wyłączenia.

Zwiększenie prędkości od

1 do 4

Prędkość 4 jest aktywna tylko

przez kilka minut, po czym

uruchomiona zostaje pręd-

kość 3.

Prędkości sygnalizowane są przez

kontrolki LED znajdujące się na przy-

ciskach:

Prędkość 1

Prędkość 2

Prędkość 3

Prędkość 4

(LED „+” miga)

Zmniejszenie prędkości od

4 do 1

Włączenie/wyłączenie światła

TIMER (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.

Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED),

jeśli:

- ponownie wciśnie się przycisk TIMER ( ),

- wciśnie się przycisk ON/OFF ( ).

ALARM FILTRÓW

(Czerwona dioda LED zapalona światłem ciągłym przy wyłączonym ( ))

Konserwacja ltrów przeciwtłuszczowych po około 30 godzinach

użytkowania.

Naciskać ( ) przez 3 sekundy, aby wyzerować licznik.
