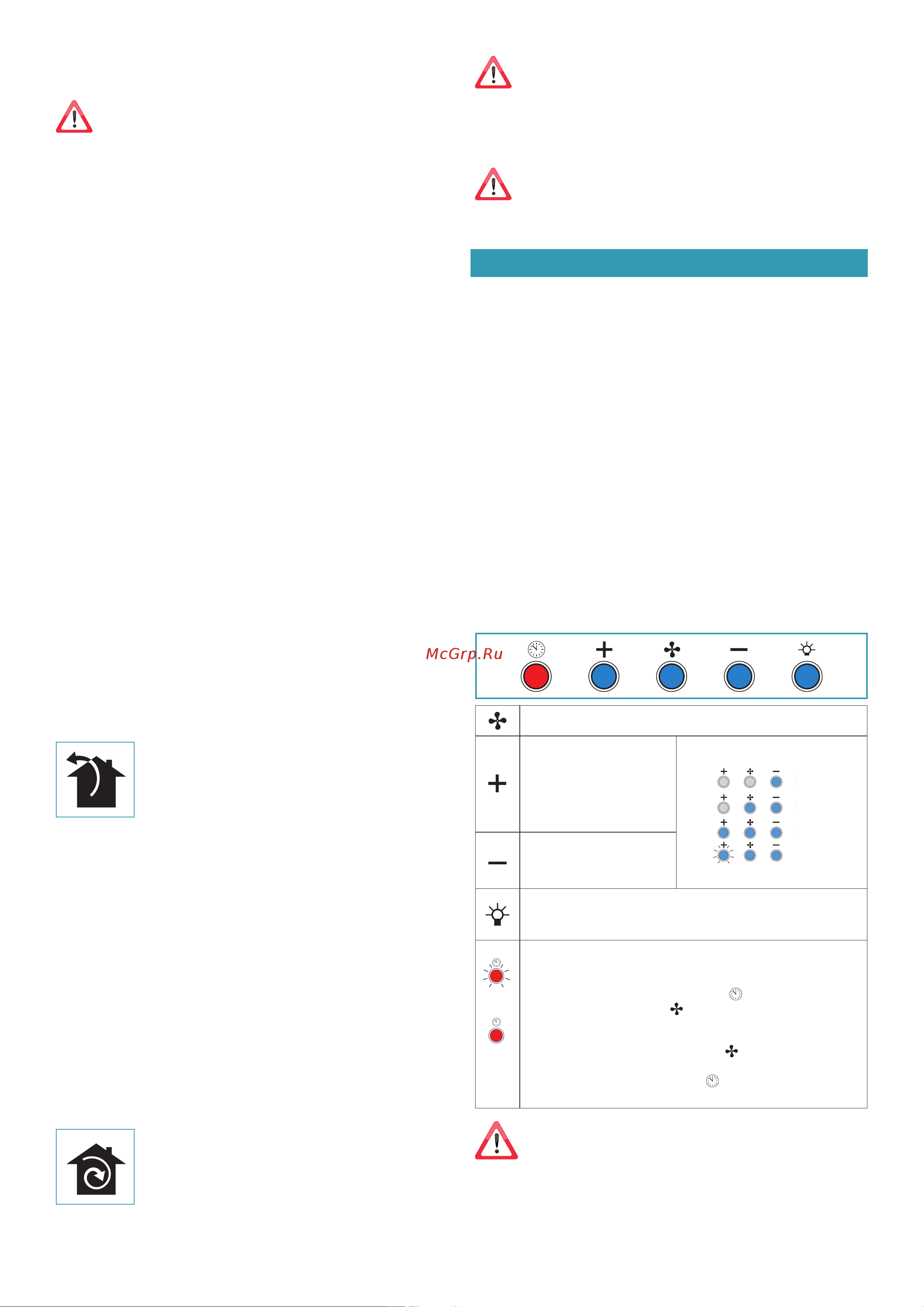

Перед подключением вытяжки к электросети, проверьте, что:
• напряжение в электросети соответствует указанному на заводской таб-
личке, которая находится внутри вытяжки;
• сеть электропитания соответствует требованиям действующих норм и
может выдерживать нагрузку (см. технические характеристики внутри
вытяжки);
• вилка и кабель электропитания не должны контактировать с температу-
рами свыше 70 °C;
• система электропитания оснащена исправным заземлением в соответст-
вии с действующими стандартами;
• разъем, использованный для соединения, легко доступен после установ-
ки вытяжки.
В случае:
• приборы с кабелем без разъема: используемый разъем должен быть
“нормализированного” типа. Провода должны быть соединены следу-
ющим образом: желто-зеленый для заземления, синий для нейтрали и
коричневый для фазы. Разъем должен быть подсоединен к подходящей
защитной розетке.
• фиксированный прибор без силового кабеля и разъема или другого
устройства, обеспечивающего возможность отсоединения от сети с рас-
стоянием между разомкнутыми контактами, обеспечивающим полное
разъединение в условиях III категории перенапряжения.
Эти разъединительные устройства должны быть предусмотрены в сети
электропитания в соответствии с правилами установки.
Жёлто-зелёный провод заземления не должен отключаться отсекающим
выключателем.
Изготовитель не несёт никакой ответственности в случае несоблюдения
правил безопасности.
В этой версии дымы и пары выводятся через втягивающий
воздухоотвод наружу.
Для этой цели выходной патрубок вытяжки должен быть
соединен посредством трубы с наружным выходом.
Выходная труба должна иметь:
• диаметр не менее диаметра патрубка вытяжки.
• легкий наклон вниз (падение) горизонтальных участков во избежание по-
падания конденсата в двигатель.
• минимальное количество необходимых изгибов.
• минимально возможную длину во избежание вибраций и сокращения
всасывающей способности вытяжки.
Необходимо изолировать трубу, если она проходит через холодные по-
мещения.
Во избежание возврата воздуха снаружи имеется обратный клапан, уста-
новленный при наличии двигателей на 800м
3
/ч или более.
Отступления для Германии:
при одновременной работе в помещении кухонной вытяжки и других при-
боров, работающих на источнике энергии, отличном от электроэнергии,
отрицательное давление внутри помещения не должно превышать 4 Па (4
x 10-5 бар).
В этой версии воздух для его очистки поступает через
фильтры с активированным углём и вновь подается в по-
мещение.
Убедиться, что фильтры с активированным углем смонти-
рованы на вытяжке, в противном случае установить их, как
описано в инструкции по монтажу.
В этой версии обратный клапан не следует монтировать. Снять его,
если он установлен на патрубке выхода воздуха двигателя.
.
;
-
, -
.
?
Вытяжку следует включать хотя бы за минуту до начала приготовления пищи
для образования потока воздуха для направления дыма и пара к всасываю-
щей поверхности.
По завершении приготовления пищи следует оставить включенной вытяжку
до полной аспирации всех паров и запахов. При помощи функции таймера
можно установить автоматическое выключение вытяжки по истечении 15
минут функционирования.
?
I : поддерживает воздух чистым с низким потреблением электро-
энергии.
II : обычные рабочие условия.
III : наличие сильных запахов и большого количества паров.
IV : быстрое удаление запахов и паров.
?
Металлические фильтры необходимо промывать каждые 30 часов работы.
Дополнительная информация приведена в гл. “”.
/
1 4
Скорость 4 работает только
в течение нескольких ми-
нут, затем подключается 3-я
скорость.
Светодиоды кнопок показывают
скорость:
Скорость 1
Скорость 2
Скорость 3
Скорость 4
(сид "+" мигание)
4 1
/
: включение и выключение освещения
: изменение цветового тона 2700K-5600K
(Красный мигающий светодиод)
Автоматическое выключение через 15 минут.
Функция отключается (красный СИД выключен), если:
- Еще один раз нажать кнопку ТАЙМЕР ( ).
- Нажать кнопку ВКЛ/ВЫКЛ ( ).
(Красный немигающий индикатор при ( ) откл)
Техобслуживание жироулавливающих фильтров приблизитель-
но через 30 часов работы. Нажать ( ) и удержать 3 секунды, что-
бы обнулить счетчик.
, -
-
( 5 ) , -
,
. , -
.
