Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:
• napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;
• instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie
(patrz dane techniczne wewnątrz okapu);
• wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami
przekraczającymi 70°C;
• instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obo-
wiązującymi przepisami;
• gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamonto-
waniu okapu.
W przypadku:
• urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki
typu znormalizowanego. Przewody powinny być podłączone w następujący
sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego i brą-
zowy do fazy. Wtyczka powinna być podłączona do odpowiedniego gniazda
bezpieczeństwa.
• urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub
innego przyrządu zapewniającego odłączenie od sieci i posiadającego odle-
głość rozwarcia styków, która umożliwia całkowite odłączenie w warunkach
nadnapięcia kategorii III.
Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasi-
lania, zgodnie z zasadami instalacji.
Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowa-
nia się do zasad dotyczących bezpieczeństwa.
ODPROWADZANIE DYMU
OKAP Z USUWANIEM NA ZEWNĄTRZ WYCIĄGOWY
W tej wersji opary i dym są odprowadzane na zewnątrz przez
rurę spustową.
W tym celu złącze wylotowe okapu powinno być podłączone
za pomocą rury do wylotu zewnętrznego.
Rura wylotowa powinna posiadać:
• średnicę nie mniejszą od złącza okapu.
• lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia
cofania skroplin do silnika.
• ograniczoną do minimum liczbę zagięć.
• minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia
wydajności zasysania okapu.
Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizo-
lować.
W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wy-
dajności 800m
3
/h lub większej, występuje zawór zwrotny.
Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jed-
nocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5
barów).
OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY
W tej wersji powietrze przepływa przez ltry z węglem aktyw-
nym w celu oczyszczenia i ponownego wprowadzenia do
środowiska.
Należy sprawdzić, czy ltry na węgiel aktywny umieszczone są
na okapie, w przeciwnym razie należy je założyć zgodnie ze
wskazówkami w instrukcji montażu.
W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymon-
tować go, jeśli występuje na złączu wylotowym powietrza z silnika.
INSTRUKCJA MONTAŻU
część zastrzeżona wyłącznie dla personelu wykwalikowanego
Okap może być instalowany w różnych konguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich
typów instalacji, natomiast dla każdego rodzaju podkreślono spe-
cjalne operacje, jakie należy wykonać.
FUNKCJONOWANIE
KIEDY WŁĄCZYĆ OKAP?
Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania,
aby przetransportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary
i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić
automatyczne wyłączenie okapu po 15 minutach pracy.
JAKĄ PRĘDKOŚĆ WYBRAĆ?
I prędkość: zapewnia oczyszczone powietrze przy niskim poborze energii elek-
trycznej.
II prędkość: normalne warunki użytkowania.
III prędkość: w przypadku obecności silnych zapachów i oparów.
IV prędkość: szybkie usuwanie zapachów i oparów.
KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?
Filtry metalowe powinny być myte co 30 godzin użytkowania.
W celu zapoznania się z innymi szczegółami patrz rozdział „KONSERWACJA”.

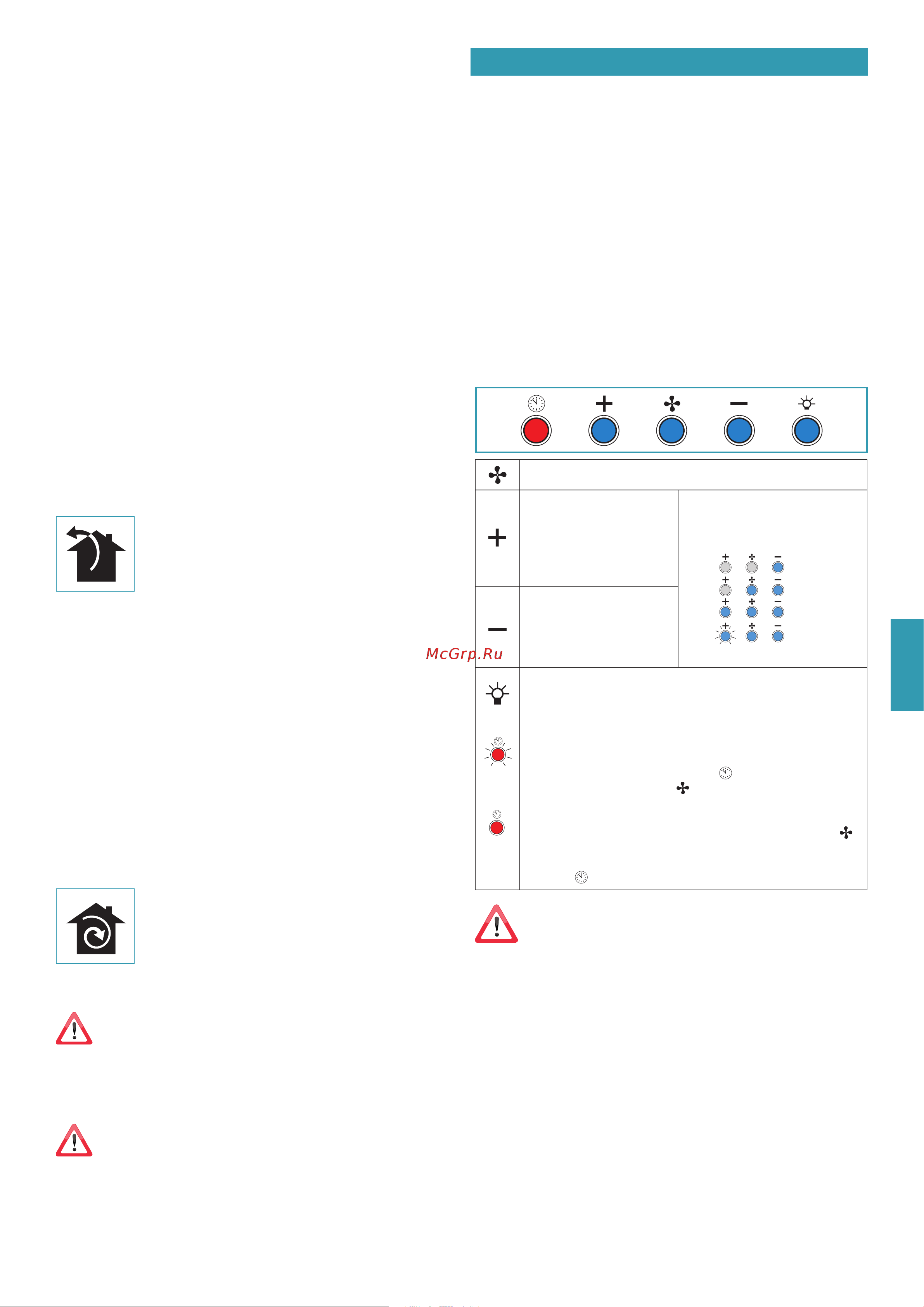

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH
Silnik ON/OFF
Zwiększenie prędkości od
1 do 4
Prędkość 4 jest aktywna tylko
przez kilka minut, po czym
uruchomiona zostaje pręd-
kość 3.
Prędkości sygnalizowane są przez
kontrolki LED znajdujące się na
przyciskach:
Prędkość 1
Prędkość 2
Prędkość 3
Prędkość 4
(LED „+” miga)
Zmniejszenie prędkości od
4 do 1
Włączenie/wyłączenie światła
Krótki impuls: włączanie i wyłączanie światła
Długi impuls: zmiana odcienia światła od 2700K-5600K
TIMER (czerwona kontrolka LED miga)
Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:
- ponownie wciśnie się przycisk TIMER ( ),
- wciśnie się przycisk ON/OFF ( ).
ALARM FILTRÓW
(Czerwona dioda LED zapalona światłem ciągłym przy wyłączonym ( ))
Konserwacja ltrów przeciwtłuszczowych po około 30 godzinach
użytkowania.
Naciskać (
) przez 3 sekundy, aby wyzerować licznik.
Jeśli panel przyciskowy jest całkowicie nieaktywny, należy
tymczasowo odłączyć zasilanie elektryczne (na ok. 5”) od sprzętu
gospodarstwa domowego przed skontaktowaniem się z pomocą
techniczną, ewentualnie użyć wyłącznika głównego, aby wznowić
normalne działanie. Jeśli dana procedura nie jest skuteczna, skontaktować
się z pomocą techniczną.
