26
ELEKTRISCHER ANSCHLUSS
(Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten)
Vor sämtlichen Eingrien an der Abzugshaube muss das Gerät vom
Stromnetz getrennt werden.
Sicherstellen, dass die Elektrokabel in der Abzugshaube nicht abgeschnit-
ten oder getrennt werden:
Andernfalls muss das nächstgelegene Kundendienstzentrum kontaktiert werden.
Für die elektrischen Anschlüsse qualiziertes Personal beauftragen.
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung aus-
geführt werden.
Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:
• die Netzspannung jener der Daten auf dem Typenschild in der Abzugshaube ent-
spricht;
• die elektrische Anlage den gesetzlichen Vorschriften entspricht und für die Belas-
tung des Geräts geeignet ist (siehe Kenndaten in der Abzugshaube);
• der Stecker und das Kabel nicht mit heißen Komponenten mit Temperaturen über
70 °C in Berührung kommen;
• die Versorgungsanlage mit einer wirksamen und gemäß den geltenden Normen
ausgeführten Erdung verbunden ist;
• die für den Anschluss verwendete Steckdose gut erreichbar ist, wenn die Abzugs-
haube installiert ist.
Bei:
• mit einem Kabel ohne Stecker ausgestatteten Geräten: muss der zu verwenden-
de Stecker ein genormter Stecker sein. Die Kabel müssen wie folgt angeschlossen
werden: Das gelb-grüne Kabel für die Erdung, das blaue Kabel für den Nullleiter
und das braune für die Phase. Der Stecker muss an einer geeigneten Sicherheits-
steckdose angeschlossen werden.
• einem fest montierten Gerät, das über kein Versorgungskabel oder eine andere
Vorrichtung zur Trennung vom Stromnetz mit einer derartigen Öffnungsdistanz
der Kontakte verfügt, dass die vollständige Trennung zu den Bedingungen der
Überspannungskategorie III erfolgt.
• Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Ver-
sorgungsnetz installiert werden.
Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht eingehalten wer-
den.
RAUCHABZUG
ABZUGSHAUBE IN VERSION AUSSENABLUFT ABLUFTVERSION
Bei dieser Ausführung werden die Dämpfe über ein Abzugsrohr nach
außen abgeleitet.
Deshalb muss der Anschluss der Haube für den Abzug mit einem
Rohr an einem externen Abzug angeschlossen werden.
Das Abzugsrohr muss:
• einen größeren Durchmesser als der Abzugshaubenanschluss haben.
• in den horizontalen Abschnitten eine leichte Neigung nach unten aufweisen (Ge-
fälle), um zu verhindern, dass das entstehende Kondenswasser in die Abzugshaube
zurückfließt.
• so wenig Kurven wie möglich aufweisen.
• so kurz wie möglich sein, um Vibrationen zu vermeiden, und um zu verhindern,
dass die Abzugsleistung der Haube reduziert wird.
Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden.
Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshauben
mit Motoren zu 800m
3
/h oder mehr, über ein Rückschlagventil.
Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer anderen
Energie als elektrischem Strom betrieben werden, darf der negative Druck im Raum 4 Pa nicht
überschreiten (4 x 10-5 bar).
ABZUGSHAUBE IN VERSION INNENUMLUFT FILTRIEREND
In dieser Ausführung strömt die Luft durch die Aktivkohlefilter, wo sie
gereinigt wird, und wird anschließend in den Raum zurückgeleitet.
Kontrollieren, dass die Aktivkohlefilter in der Abzugshaube ange-
bracht sind, andernfalls müssen sie angebracht werden, wie in der
Montageanleitung angeführt.
In dieser Ausführung darf das Rückschlagventil nicht montiert werden. Sollte es
dennoch am Anschluss für den Luftabzug des Motors vorhanden sein, muss es
entfernt werden.
MONTAGEANLEITUNG
Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten
Die Abzugshaube kann in verschiedenen Kongurationen installiert wer-
den:
Die allgemeinen Montagephasen gelten für alle Installationen; befolgen
Sie dagegen die entsprechenden Phasen der gewünschten Installation,
wo dies extra angegeben wird.
BETRIEB
WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs einschalten.
Dadurch wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur Absaugfläche
hin befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen lassen, bis
alle Dämpfe und Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit,
mit Hilfe der Timer-Funktion die automatische Abschaltung der Abzugshaube nach 15
Minuten Betrieb einzustellen.
WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?
Geschwindigkeit 1: Hält die Luft bei geringem Stromverbrauch rein.
Geschwindigkeit 2: Wird für normale Bedingungen verwendet.
Geschwindigkeit 3: Wird bei Vorhandensein von starken Gerüchen oder Dämpfen ver-
wendet.
Geschwindigkeit 4: Wird für eine schnelle Beseitigung von Gerüchen oder Dämpfen
verwendet.
WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
Die Metallfilter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Aktivkohlefilter müssen im Durchschnitt alle 3-4 Monate, je nachdem, wie oft die
Abzugshaube verwendet wird, ausgetauscht werden.
Für weitere Details siehe Kapitel “WARTUNG”.

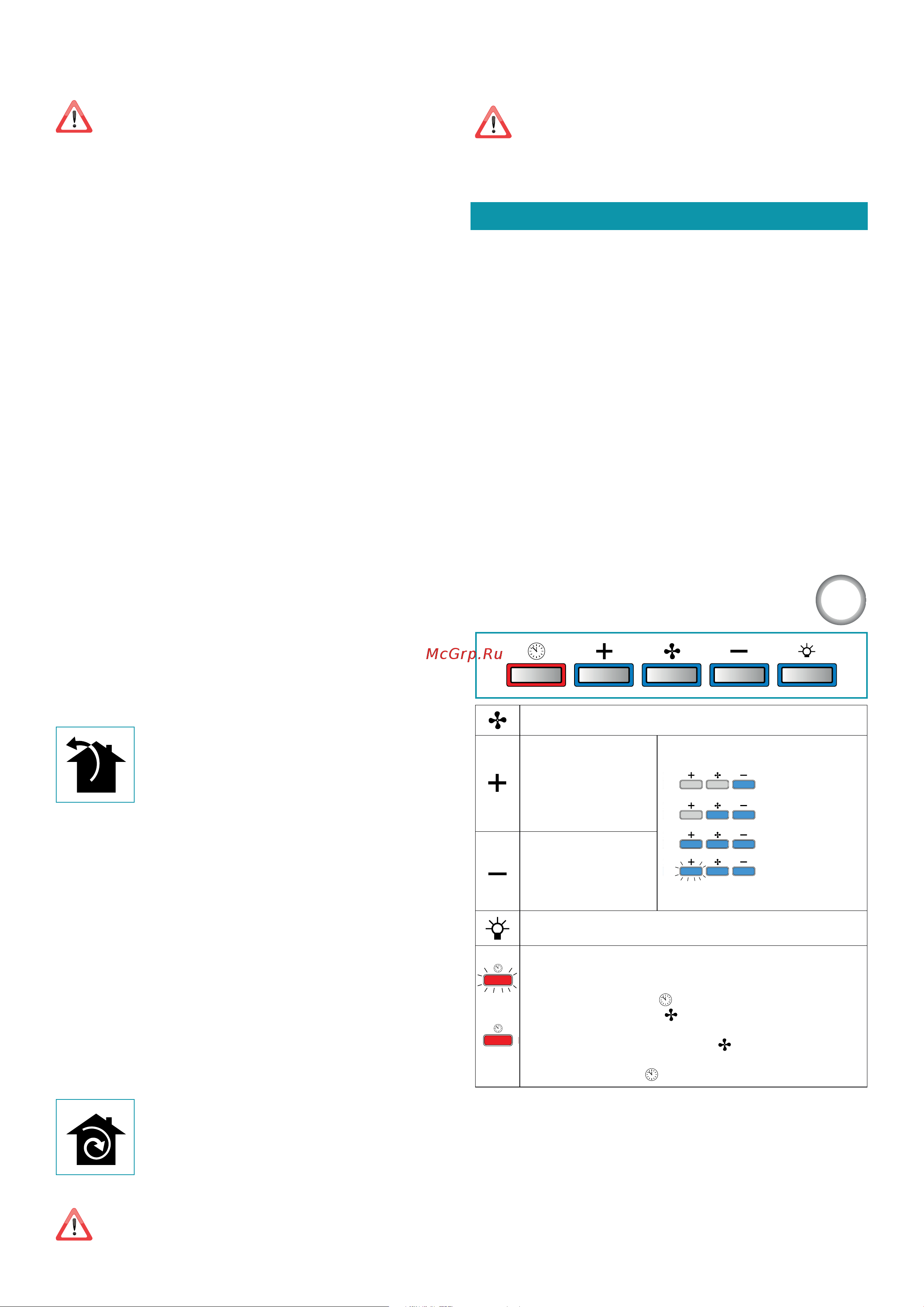

ELEKTRONISCHE DRUCKKNOPFTAFEL
800
m
3
/h
Motor ON/OFF.
Erhöhung der Geschwin-
digkeit von 1 bis 4
Die Geschwindigkeit 4 ist
nur für einige Minuten ak-
tiviert,
dann wird die Ge-
schwindigkeit 3 aktiviert.
Die Geschwindigkeiten werden von den an
den Tasten vorhandenen LEDs signalisiert:
Geschwindigkeit 1
Geschwindigkeit 2
Geschwindigkeit 3
Geschwindigkeit 4
(LED "+" blinkend)
Drosselung der Ge-
schwindigkeit von 4 bis 1
Einschalten / Ausschalten des Lichts
TIMER (rote blinkende LED)
Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- man erneut die Taste TIMER (
) drückt.
- wenn man die Taste ON/OFF (
) drückt.
ALARM FILTER (
rote LED dauerhaft mit ( ) off
)
Wartung der Fettfilter nach ungefähr 30 Betriebsstunden.
3 Sekunden lang drücken
( )
, um den Zähler auf Null zu stellen.
