36
En caso de:
• aparatos equipados con cable sin enchufe: el enchufe debe ser de tipo
“normalizado”. Los cables deben conectarse de la siguiente forma: amarillo-
verde para la puesta a tierra, azul para el neutro y el hilo marrón para la fase.
El enchufe ha de conectarse a una adecuada toma de seguridad.
• aparato fijo sin cable de alimentación ni enchufe, ni de otro dispositivo
que asegure la desconexión de la red, con una distancia de apertura de los
contactos que permita la desconexión completa en las condiciones de la
categoría de sobretensión III.
Estos dispositivos de desconexión deben preverse en la red de alimentación
en conformidad con las reglas de instalación.
El cable de tierra amarillo/verde no debe ser interrumpido por el interruptor.
El fabricante se exime de toda responsabilidad en caso de que se incumplan las
normas de seguridad.
DESCARGA DE HUMOS
CAMPANA DE EVACUACIÓN EXTERNA EXTRACTORA
En esta versión, los humos y vapores son canalizados hacia el
ambiente exterior a través del tubo de descarga.
Para ello, el racor de salida de la campana debe conectarse.
mediante un tubo, a una salida externa.
El tubo de salida debe tener:
• un diámetro no inferior al del racor de la campana.
• una ligera inclinación hacia abajo (caída) en los tramos horizontales para
evitar que la condensación fluya hacia el motor.
• el número mínimo indispensable de codos.
• la longitud mínima indispensable para evitar vibraciones y reducir la capa-
cidad aspirante de la campana.
Es necesario aislar la tubería si pasa a través de ambientes fríos.
Para impedir retornos de aire desde el exterior, hay una válvula de no-retor-
no en presencia de motores con 800 m
3
/h o superiores.
Desviación para Alemania:
cuando la campana de cocina y los equipos alimentados con energía diferentes de
la eléctrica están funcionando simultáneamente, la presión negativa en el local no
debe superar los 4 Pa (4 x 10-5 bares).
CAMPANA DE RECIRCULACIÓN INTERNA FILTRANTE
En esta versión, el aire pasa a través de los filtros de carbón
activo para ser purificado y reciclado en el ambiente.
Controle que los filtros de carbón activo estén montados en
la campana; si no es así, móntelos tal como se indica en las
instrucciones de montaje.
En esta versión, la válvula de no-retorno no debe estar montada; des-
móntela si está presente en el racor de salida del aire del motor.
INSTRUCCIONES DE MONTAJE
parte reservada al personal cualicado
La campana puede instalarse en diferentes conguraciones.
Las fases de montaje generales valen para todas las instalaciones,
mientras que para la instalación especíca deben seguirse las indi-
caciones precisas correspondientes.
FUNCIONAMIENTO
CUÁNDO HAY QUE ENCENDER LA CAMPANA?
Encienda la campana al menos un minuto antes de comenzar a cocinar para
transportar los humos y vapores hacia la superficie de aspiración.
Cuando finalice la cocción, deje en funcionamiento la campana hasta que se
aspiren todos los vapores y los olores; con la función Temporizador, es posible
configurar el apagado automático de la campana después de 15 minutos de
funcionamiento.
¿QUÉ VELOCIDAD SELECCIONAR?
I velocidad: mantiene el aire limpio con bajos consumos de energía eléctrica.
II velocidad: condiciones normales de uso.
III velocidad: presencia de olores fuertes y de vapores.
IV velocidad: eliminación rápida de olores y vapores.
¿CUÁNDO LAVAR O CAMBIAR LOS FILTROS?
Los filtros metálicos deben lavarse cada 30 horas de uso.
Los filtros de carbón activo deben sustituirse cada 3-4 meses en función del uso de
la campana.
Para más detalles, consulte el cap. “MANTENIMIENTO”.

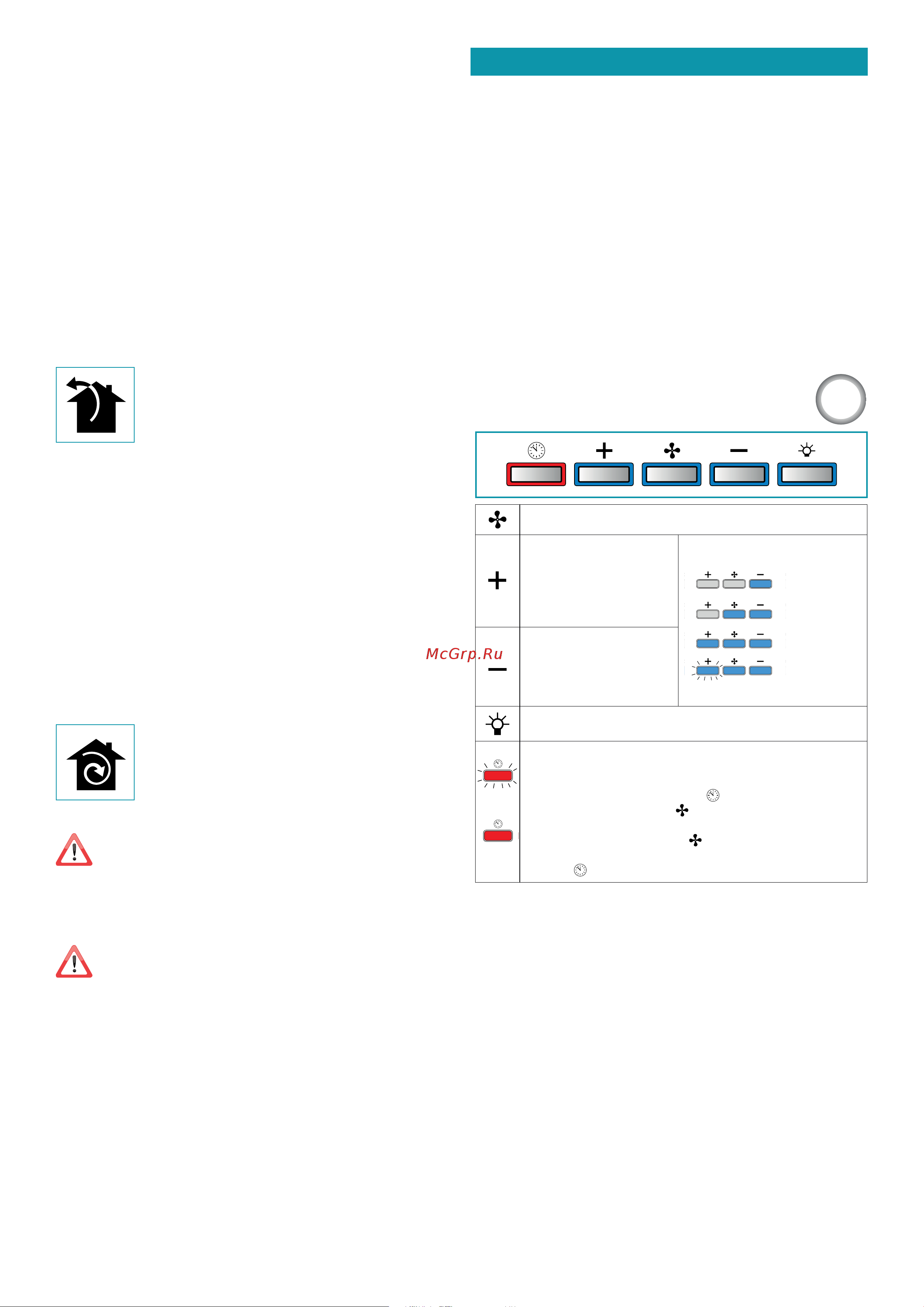

PANEL DE MANDOS ELECTRÓNICO
800
m
3
/h
Motor ON/OFF
Aumento de la velocidad
de 1 a 4
La velocidad 4 se activa solo
por algunos minutos, des-
pués de activa la velocidad 3.
Los led presentes en los botones
indican las velocidades:
Velocidad 1
Velocidad 2
Velocidad 3
Velocidad 4
(led "+" intermitente)
Reducción de la velocidad
de 4 a 1
Encendido / Apagado luz
TIMER (Led rojo intermitente)
Apagado automático tras 15 min.
La función se desactiva (Led rojo apagado) si:
- Se presiona otra vez la tecla TIMER (
).
- Se presiona la tecla ON/OFF (
).
ALARMA FILTROS (Led rojo fijo (
) off)
Mantenimiento de los filtros antigrasa tras unas 30 horas de uso.
Presione (
) durante 3 segundos para poner a cero el contador.
