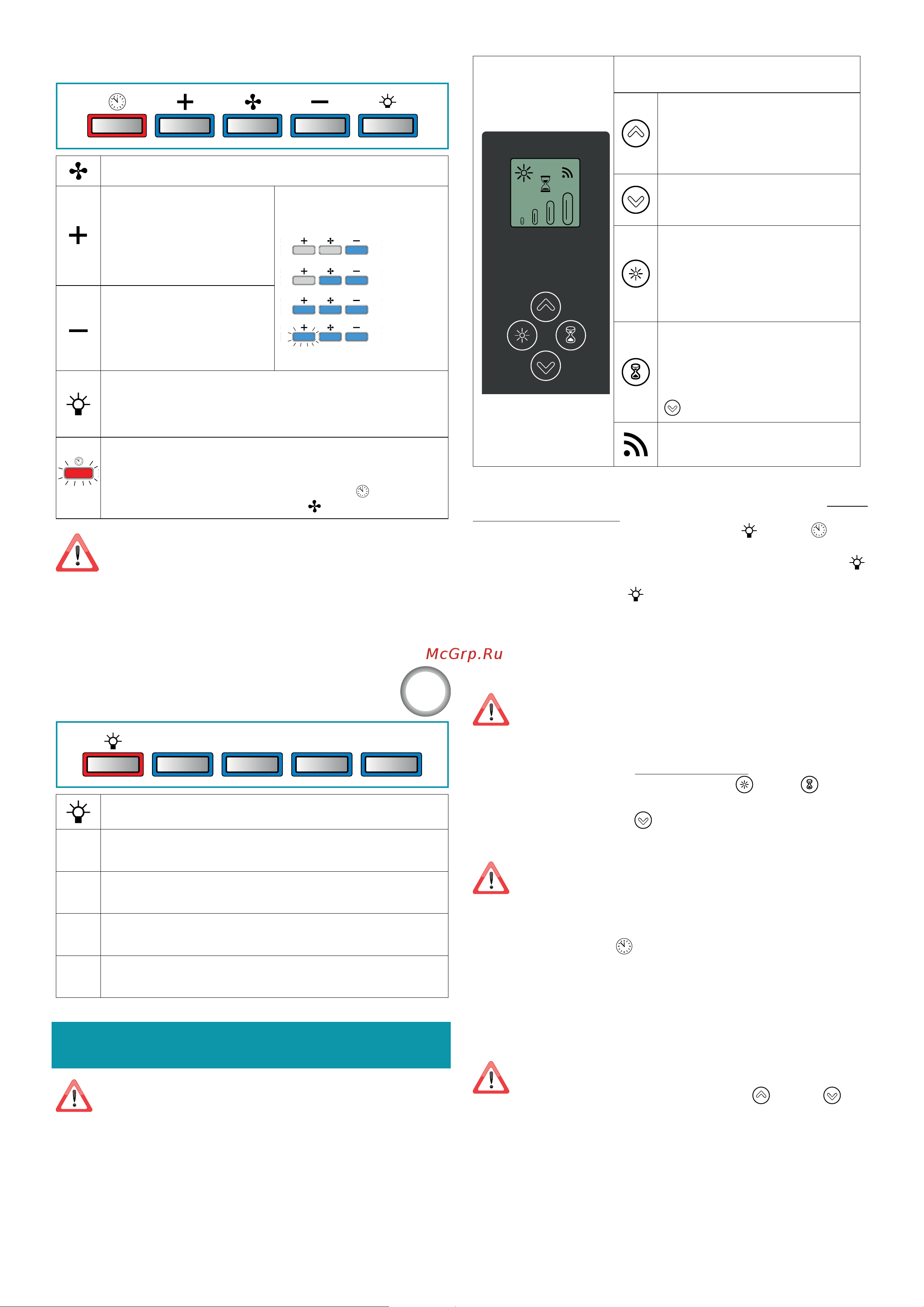

COMMANDE ÉLECTRONIQUE
(PLANE TOP)
Moteur ON/OFF
Augmentation de la vitesse de
1 à 4
La vitesse 4 n'est activée que
pendant quelques minutes, puis
la vitesse 3 s'active.
Les vitesses sont signalées par
les lampes LED présentes sur les
touches :
Vitesse 1
Vitesse 2
Vitesse 3
Vitesse 4
(LED « + » clignotante)
Diminution de la vitesse de 4
à 1
Allumage / extinction lumière
Pression brève: allume et éteint la lumière
Pression longue : changement couleur de lumière de 2700 K à
5600 K
TIMER (LED rouge clignotante)
Arrêt automatique après 15 min.
La fonction se désactive (LED rouge éteinte) si :
- Vous appuyez une autre fois sur la touche TIMER (
).
- Si vous appuyez sur la touche ON/OFF (
).
Si le boîtier de commande est totalement inactif, avant de
contacter le service d’Assistance technique, couper momentané-
ment (environ 5”) l’alimentation électrique de l’appareil électro-
ménager, de préférence au moyen de l’interrupteur général, pour
rétablir le fonctionnement normal.
Si cette opération ne s’avère pas ecace, contacter le service d’Assistance
technique.
UTILISATION DU TABLEAU DE
COMMANDE MÉCANIQUE
600
m
3
/h
OFF 1 2 3
Allumage / extinction lumière
OFF
Bouton OFF
Quand on appuie, le moteur s'éteint
1
Bouton 1 : Quand on appuie sur le bouton (bouton enfoncé), on
démarre ou configure le moteur à la vitesse minimum
2
Bouton 2: Quand on appuie sur le bouton (bouton enfoncé), on
démarre ou configure le moteur à la vitesse moyenne
3
Bouton 3 : Quand on appuie sur le bouton (bouton enfoncé), on
démarre ou configure le moteur à la vitesse maximum
UTILISATION DE LA RADIOCOMMANDE
PLANE TOP, OPTIONAL
MISES EN GARDE :
Placer la hotte loin de toute source d'ondes électromagnétiques
(ex. fours à micro-ondes) susceptible d'interférer avec la radiocom-
mande et avec l'électronique de la hotte.
La distance maximum de fonctionnement est de 5 mètres, qui peut varier
par défaut en présence d'interférences électromagnétiques.
Radiocommande fonctionnant à 433,92MHz.
La radiocommande est composée de deux parties :
- le récepteur intégré à la hotte ;
- l'émetteur représenté ici sur la gure.
DESCRIPTION DES COMMANDES
ÉMETTEUR
UP
Démarrage du moteur et augmenta-
tion de la vitesse de 1 à 4 La vitesse 4
n'est activée que pendant quelques
minutes.
DOWN
Diminution de la vitesse et arrêt du
moteur.
Lumière ON-OFF
Pression brève:
allume et éteint la lumière
Pression longue:
changement couleur de lumière de
2700 K à 5600 K
TIMER ON :
Arrêt automatique du moteur après 15
minutes.
La fonction se désactive automatique-
ment si le moteur est arrêté (touche
).
Transmission commande
activée
PROCÉDURE D'ACTIVATION
Avant d'utiliser la radiocommande, effectuer la procédure suivante sur le tableau
des commandes de la hotte :
• Appuyer en même temps sur les touches LUMIÈRE (
) et TIMER ( ) jusqu'à
ce que toutes les LED commencent à clignoter.
• Relâcher les deux touches et appuyer encore sur la touche LUMIÈRE (
)
jusqu'à ce que toutes les LED s'allument.
• Relâcher la touche LUMIÈRE (
) : maintenant le récepteur est activé.
La procédure est également utilisée pour désactiver le récepteur.
MODIFICATION DU CODE DE LA RADIOCOMMANDE
En présence d'une seule radiocommande, passer directement au point 2.
En présence de plusieurs radiocommandes dans la même pièce, il est possible de
créer un nouveau code avec la procédure suivante.
Couper le courant à la hotte, avant d'eectuer la procédure.
1 CRÉER UN NOUVEAU CODE
La procédure doit être effectuée sur la radiocommande.
• Appuyer en même temps sur les touches LUMIÈRE
et TIMER jusqu'à ce
que l'écran commence à clignoter.
• Appuyer sur la touche DOWN de la radiocommande : la mémorisation du
nouveau code est confirmée par 3 brefs clignotements de l'écran. Le nouveau
code annule et remplace le précédent code effectué en usine.
Rebrancher la hotte au secteur, en vériant que les lumières et le
moteur sont éteints.
2 ASSOCIATION DE LA RADIOCOMMANDE À LA HOTTE
AVEC COMMANDE ÉLECTRONIQUE
appuyer sur la touche TIMER (
) du tableau des commandes de la hotte pen-
dant 2 secondes :
la LED rouge s'allume.
appuyer sur n'importe quelle touche de la radiocommande dans un délai de 10
secondes.
RÉTABLISSEMENT DU CODE EFFECTUÉ EN USINE
la procédure doit être effectuée en cas de cession de la hotte.
Couper le courant à la hotte, avant d'eectuer la procédure.
• Appuyer en même temps sur les touches UP et DOWN de la
radiocommande pendant plus de 5 secondes : le rétablissement est confirmé
par trois brefs clignotements de l'écran.
• Rebrancher la hotte au secteur.
• Procéder à l'association entre la hotte et la radiocommande comme décrit au
point 2.
