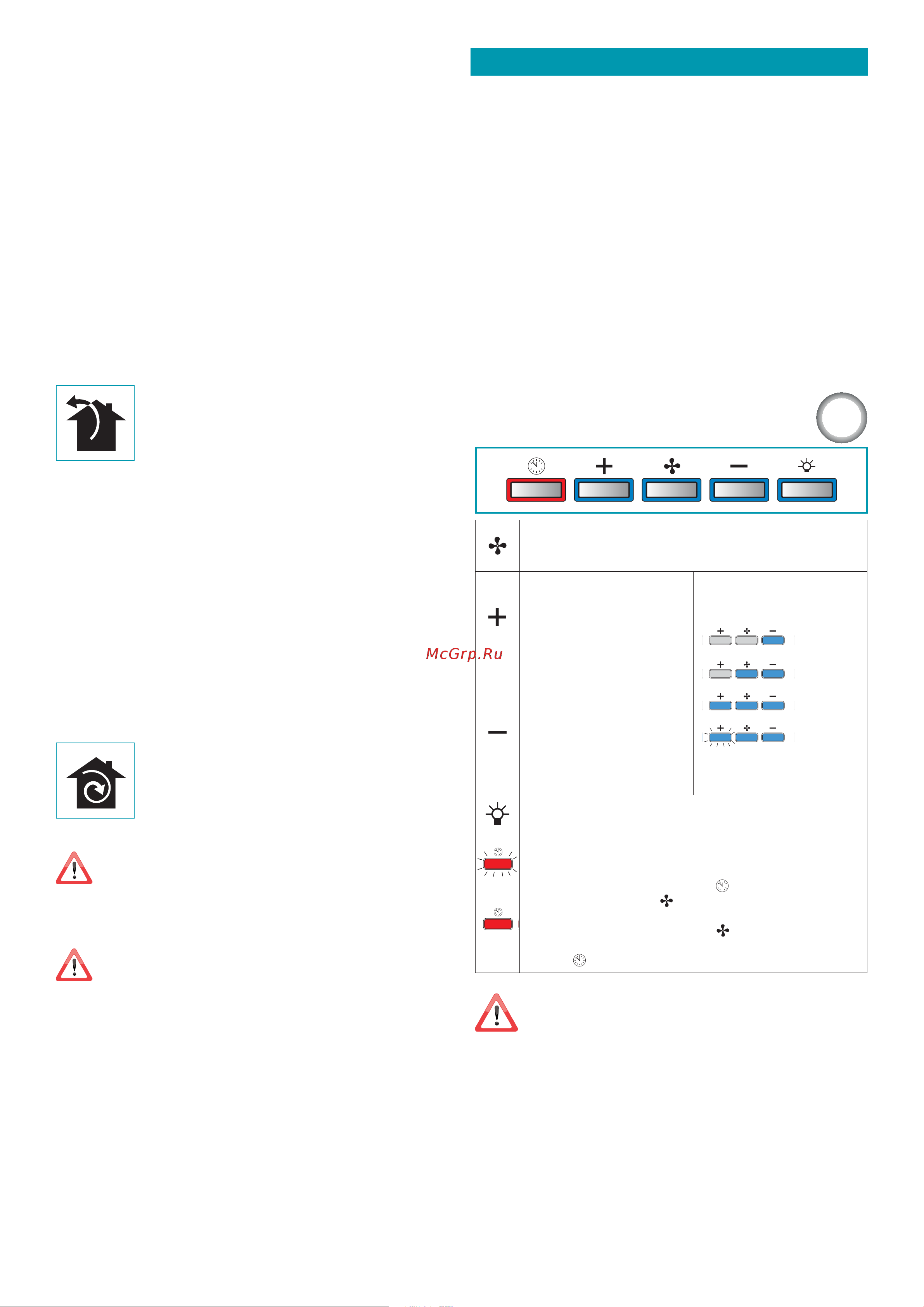

![Falmec MIZAR 60 E.P. CMON60.E0P2#ZZZI491F [10/72] Funzionamento](/views2/1977060/page10/bga.png)
10
•
la presa usata per il collegamento sia facilmente raggiungibile una volta instal-
lata la cappa.
In caso di :
• apparecchi dotati di cavo senza spina: la spina da utilizzare deve essere di tipo
“normalizzato”. Il li devono essere collegati come segue: giallo-verde per la mes-
sa a terra, blu per il neutro e il lo marrone per la fase. La spina deve essere colle-
gata ad un'adeguata presa di sicurezza.
• apparecchio sso non provvisto di cavo di alimentazione e di spina, o di altro
dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura
dei contatti che consenta la disconnessione completa nelle condizioni della cate
-
goria di sovratensione III.
Tali dispositivi di disconnessione devono essere previsti nella rete di alimen-
tazione conformemente alle regole di installazione.
Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.
Il Costruttore declina ogni responsabilità nel caso le norme di sicurezza non ven-
gano rispettate.
SCARICO FUMI
CAPPA AD EVACUAZIONE ESTERNA ASPIRANTE
In questa versione, fumi e vapori vengono convogliati verso
l'esterno attraverso il tubo di scarico.
A tal ne, il raccordo d'uscita della cappa, deve essere collega-
to tramite un tubo, ad un'uscita esterna.
Il tubo d'uscita deve avere:
• un diametro non inferiore a quello di raccordo della cappa.
• una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per
evitare che la condensa reuisca nel motore.
• il numero minimo indispensabile di curve.
• la lunghezza minima indispensabile per evitare vibrazioni e di ridurre la
capacità aspirante della cappa.
E' necessario isolare la tubazione se passa attraverso ambienti freddi.
Per impedire ritorni d'aria dall'esterno, una valvola di non ritorno è presen-
te in presenza di motori con 800m3/h o superiori.
Deviazione per la Germania:
quando la cappa da cucina e apparecchi alimentati con energia diversa da quella
elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve
superare i 4 Pa (4 x 10-5 bar).
CAPPA A RICICLO INTERNO FILTRANTE
In questa versione l’aria passa attraverso i ltri al carbone attivo
per essere puricata e riciclata nell’ambiente.
Controllare che i ltri al carbone attivo siano montati sulla cap-
pa, in caso negativo applicarli come indicato nelle istruzioni
di montaggio.
In questa versione valvola di non ritorno non deve essere montata: ri-
muoverla se presente sul raccordo di uscita aria del motore.
ISTRUZIONI DI MONTAGGIO
parte riservata solo a personale qualicato
La cappa ha la possibilità di essere installata in varie congurazioni.
Le fasi di montaggio generiche valgono per tutte le installazioni;
seguire invece dove specicato le fasi corrispondenti all’installa-
zione desiderata.
FUNZIONAMENTO
QUANDO ACCENDERE LA CAPPA?
Accendere la cappa almeno un minuto prima di iniziare a cucinare per convo-
gliare fumi e vapori verso la supercie di aspirazione.
Al termine della cottura lasciare in funzione la cappa no a completa aspirazione
di tutti i vapori e odori: con la funzione Timer, è possibile impostare l'autospegni-
mento della cappa dopo 15 minuti di funzionamento.
QUALE VELOCITÀ SCEGLIERE?
I velocità: mantiene l’aria pulita con bassi consumi di energia elettrica.
II velocità: condizioni normali di utilizzo.
III velocità: presenza di forti odori e vapori.
IV velocità: rapidi smaltimenti di odori e vapori.
QUANDO LAVARE O CAMBIARE I FILTRI?
I ltri metallici devono essere lavati ogni 30 ore di utilizzo.
I ltri carbone attivo, vanno sostituiti ogni 3-4 mesi a seconda dell’utilizzo della
cappa.
Per ulteriori dettagli vedere cap “MANUTENZIONE”.
For further details see the “MAINTENANCE” chap.
PULSANTIERA ELETTRONICA
800
m
3
/h
Motore ON/OFF
All’avvio, la velocità è quella memorizzata al precedente spegnimen-
to.
Incremento velocità da 1 a 4
Velocità 4 è attiva solo per alcuni
minuti, poi si attiva velocità 3.
Le velocità sono segnalate dai
led presenti nei tasti:
Velocità 1
Velocità 2
Velocità 3
Velocità 4
(led "+" lampeggiante)
Riduzione velocità da 4 a 1
Accensione / spegnimento luce
TIMER (Led rosso lampeggiante)
Autospegnimento dopo 15min.
La funzione si disattiva (Led rosso spento) se:
- Si preme un'altra volta il tasto TIMER ( ).
- Si preme il tasto ON/OFF (
).
ALLARME FILTRI (Led rosso sso con (
) o)
Manutenzione ltri antigrasso dopo circa 30 ore di utilizzo.
Premere ( ) per 3 secondi per azzerare il contatore.
Se la pulsantiera è completamente inattiva, prima di contattare il
servizio di Assistenza tecnica, togliere temporaneamente (circa
5”) l'alimentazione elettrica all'elettrodomestico, possibilmente
agendo sull'interruttore generale, per ripristinare il normale fun-
zionamento.
Se questo accorgimento non risultasse ecace, contattare il servizio di
Assistenza tecnica.
