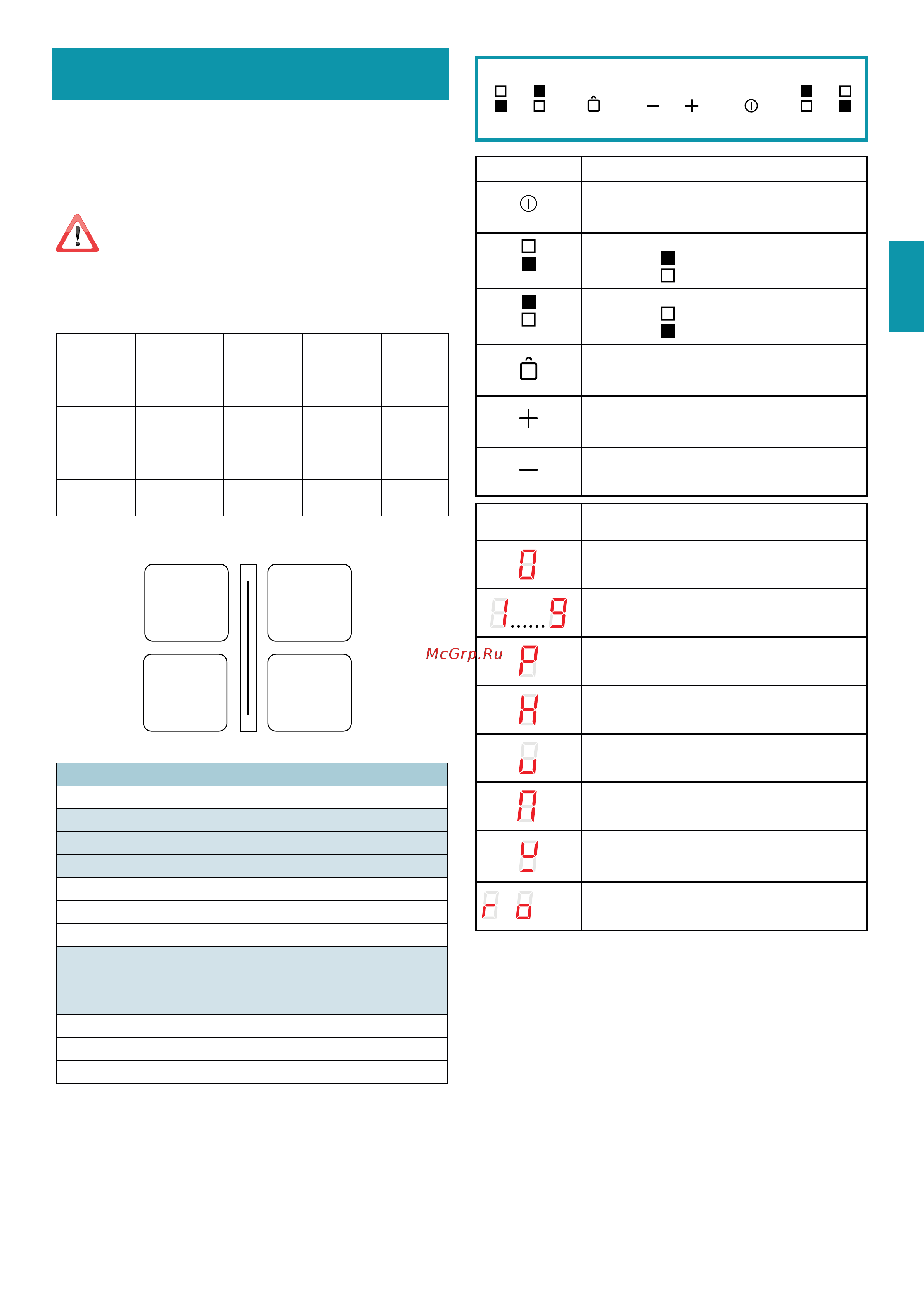

27
DEUTSCH
SICHERHEITSANWEISUNGEN
FÜR DIE INSTALLATION
Die Kochebene erst dann installieren, wenn die Unter- und Hängeschränke
der Küche eingebaut sind.
Sicherstellen, dass die Verkleidung der Arbeitsächen mit hitzebeständigen
Klebstoen angebracht wurde. Andernfalls könnten sich die Flächen
verformen oder ablösen.
Es ist verboten, die Kochebene über Kühl- bzw. Tiefkühlschränken, Geschirrspül-
oder Waschmaschinen sowie Wäschetrocknern zu installieren.
Anschluss der Kochebene
Netz Anschluss Quer-
schnitt
des Kabels
Versor-
gungska-
bel
Stärke
des
Trenn-
schalters
220V -240V~
50/60Hz
1P+N / 2P 3 x 2.5 mm²
H 05 VV - F
H 05 RR - F
25 A *
380V -415V~
50/60Hz
2P+N 4 x 1.5 mm²
H 05 VV - F
H 05 RR - F
16 A *
380V -415V~
50/60Hz
3P+N 5 x 1.5 mm²
H 05 VV - F
H 05 RR - F
16 A *
* mit dem Gleichzeitigkeitsfaktor gemäß Norm DIN EN 60 335-2-6 berechnet.
4
32
1
EISTUNGEN:
Eigenschaft
Gesamtleistung
2800-7400W
Position 1
Nennleistung
1600W
Leistung Booster
1850W
Position 2
Nennleistung
2100W
Leistung Booster (1/2)
3000W
Position 3
Nennleistung
2100W
Leistung Booster (1/2)
3000W
Position 4
Nennleistung
1600W
Leistung Booster
1850W
Steuerbefehl Beschreibung
Kochebene ON/OFF. Sollte kein anderer Befehl
aktiviert werden, schaltet sich die Kochebene nach
wenigen Sekunden automatisch aus.
Wahl des vorderen Kochbereichs. Bei gleichzeitigem
Drücken mit wird die BRIDGE-Funktion aktiviert.
Wahl des hinteren Kochbereichs. Bei gleichzeitigem
Drücken mit
wird die BRIDGE-Funktion aktiviert.
Sperren der Steuerbefehle: Bei Drücken von mehr als
2 Sekunden werden alle Steuerbefehle gesperrt. Zum
Entsperren der Steuerbefehle erneut drücken.
Steigerung der Koch-Leistungsstufe und Anwahl
des Boosters bzw. Steigerung der Kochzeit bei der
Funktion ZEITSCHALTUHR.
Reduzierung der Koch-Leistungsstufe bzw. Reduzierung
der Kochzeit bei der Funktion ZEITSCHALTUHR.
Anzeige
Anzeigeleiste
Beschreibung
Kochbereich im Standby-Modus
Die Leistungsstufen von niedrig bis hoch werden mit
den Tasten + und - gewählt.
Power Boost : maximale Kochleistung
Anzeige der Restwärme
Leistungsstufe zwischen 0 und 1, zum Warmhalten
von Speisen geeignet
Bridge-Funktion aktiviert.
(min. Durchmesser Topf: Ø 230 mm)
Kein Topf auf der Kochebene bzw. ungeeigneter Topf
in Bezug auf Material und Abmessungen.
(min. Durchmesser Topf: Ø 120 mm)
+
(nur mittlere
Anzeigeleiste)
Sperrfunktion Steuerbefehle aktiviert.
