Инструкция по эксплуатации
INTIG 320T W AC/DC PULSE
- 16 -

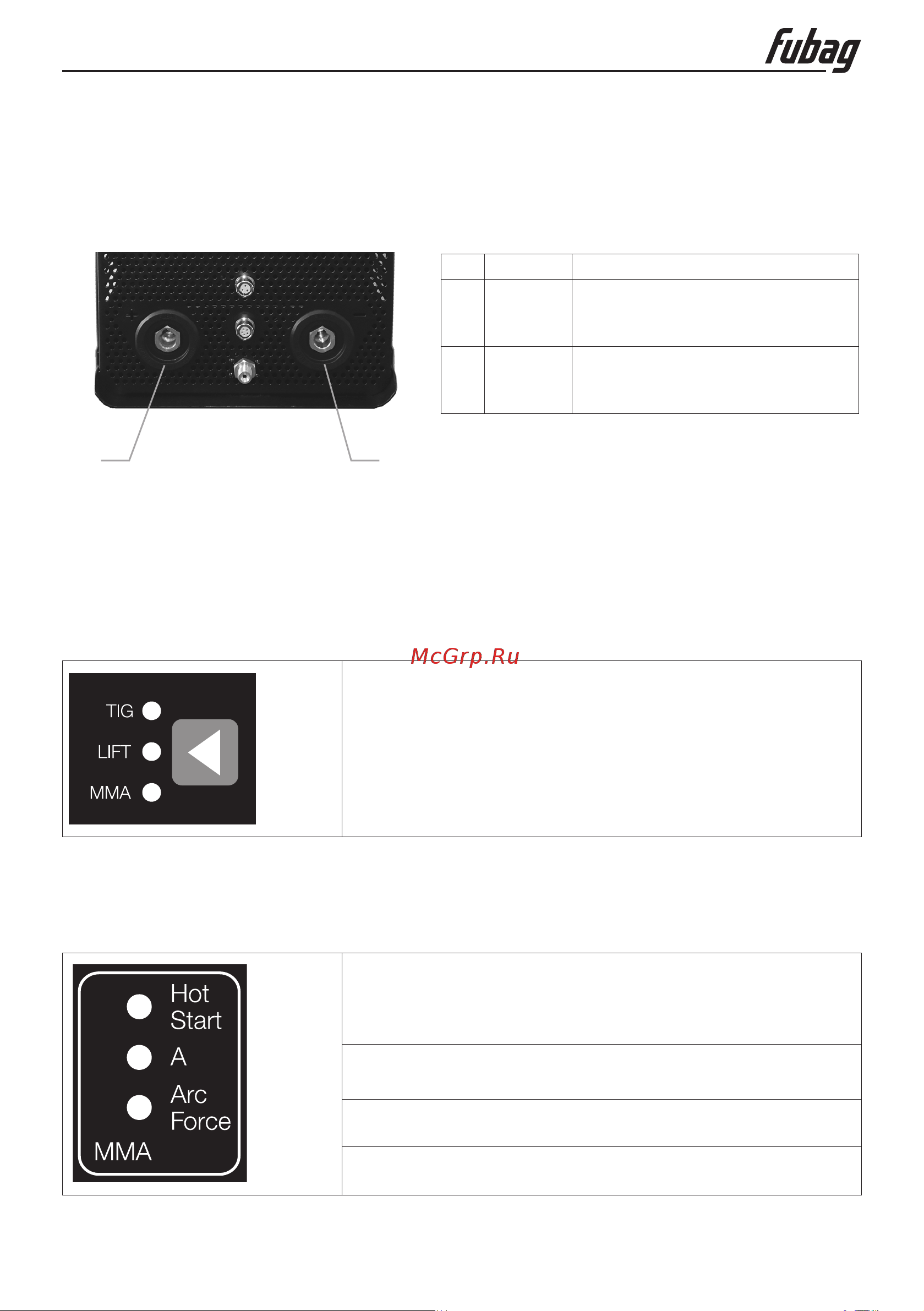

6. Ручная дуговая сварка
6.1 ПОДКЛЮЧЕНИЕ ЭЛЕКТРОДОДЕРЖАТЕЛЯ И КАБЕЛЯ МАССЫ
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя элек-
тродов, приведенными на упаковке.
Поз. Символ Описание
1
―
Розетка, сварочный ток «-»
Подсоединение электрододер-
жателя или кабеля массы
2
+
Розетка, сварочный ток «+»
Подсоединение электрододер-
жателя или кабеля массы
12
Рис. 6.1
• Вставить штекер кабеля электрододержателя в гнездо сварочного тока «+» или «-» и
закрепить поворотом вправо.
• Вставить штекер кабеля массы в гнездо сварочного тока «+» или «-» и закрепить по-
воротом вправо.
6.2 НАСТРОЙКА РЕЖИМОВ
Выбрать на панели управления режим сварки MMA
Сигнальная лампочка загорится красным цветом
6.2.1 НАСТРОЙКА ТОКА ГОРЯЧЕГО СТАРТА
Функция «Горячий старт» обеспечивает надёжное зажигание дуги, благодаря кратковре-
менному повышению сварочного тока во время возбуждения дуги.
С помощью ручки управления перейдите в режим настрой-
ки тока горячего старта (сигнальная лампочка загорится
красным цветом)
Установите значение тока горячего старта в %, поворачивая
ручку
Перейдите в режим настройки времени горячего старта
Установите время горячего старта
