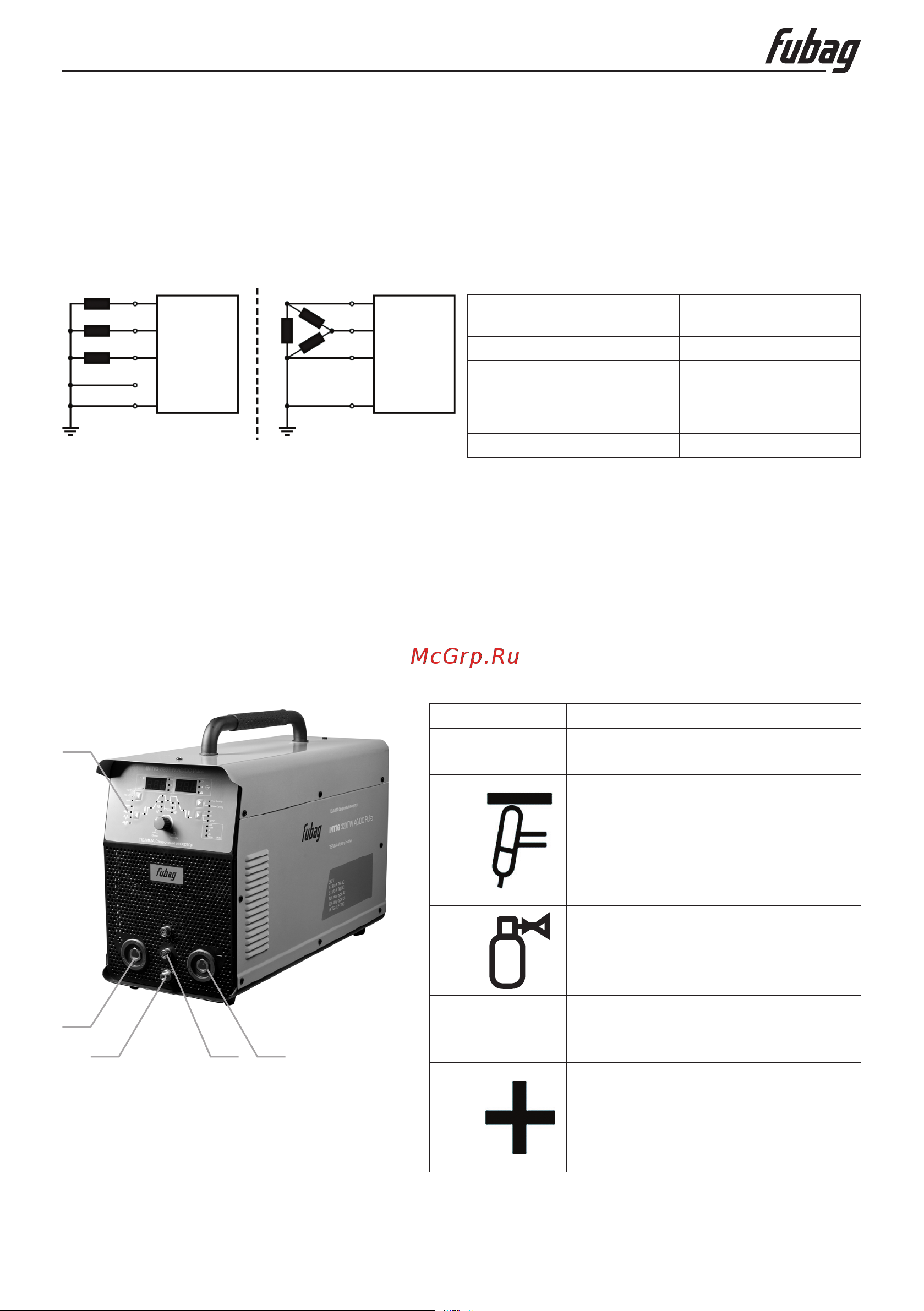

INTIG 320T W AC/DC PULSE
Инструкция по эксплуатации
- 7 -
на подходить для эксплуатации аппаратов в соответствии с классом защиты I.
Аппарат можно подключать
• к трехфазной 4-х проводной системе с заземленным нулевым проводом,
• или к техфазной 3-х проводной системе с заземлением в любой точке, например,
с заземленным внешним проводом, и эксплуатировать с этими системами.
Экспликация
Поз. Обозначения Распознавательная
раскраска
L1 Внешний привод 1 Коричневый
L2 Внешний привод 2 Черный
L2 Внешний привод 3 Серый
N Нулевой привод Синий
PE Защитный провод Желто-зеленый
Рис. 2.2
Рабочее напряжение - сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-
ке с номинальными данными, должно совпадать с сетевым напряжением!
• Сведения о сетевой защите содержатся в разделе «Технические характеристики»
3. Описание аппарата
3.1 ВИД СПЕРЕДИ
Рис. 3.1
Поз. Символ Описание
1
Панель управления
Управление аппаратом
2
Гнездо, сварочный ток «-»
• TIG: Подключение сварочной
горелки TIG
• Ручная сварка: подсоединение
электрододержателя или кабеля
массы
3
Соединительный штуцер G1/4"
Подключение защитного газа
4
Гнездо подключения, 5 контактов
Подключение кабеля управления
горелки TIG
5
Розетка, сварочный ток «+»
• TIG: Подключение кабеля массы
• Ручная сварка: подсоединение
электрододержателя или кабеля
массы
3 4 2
5
1
