Инструкция по эксплуатации
INTIG 320T W AC/DC PULSE
- 8 -

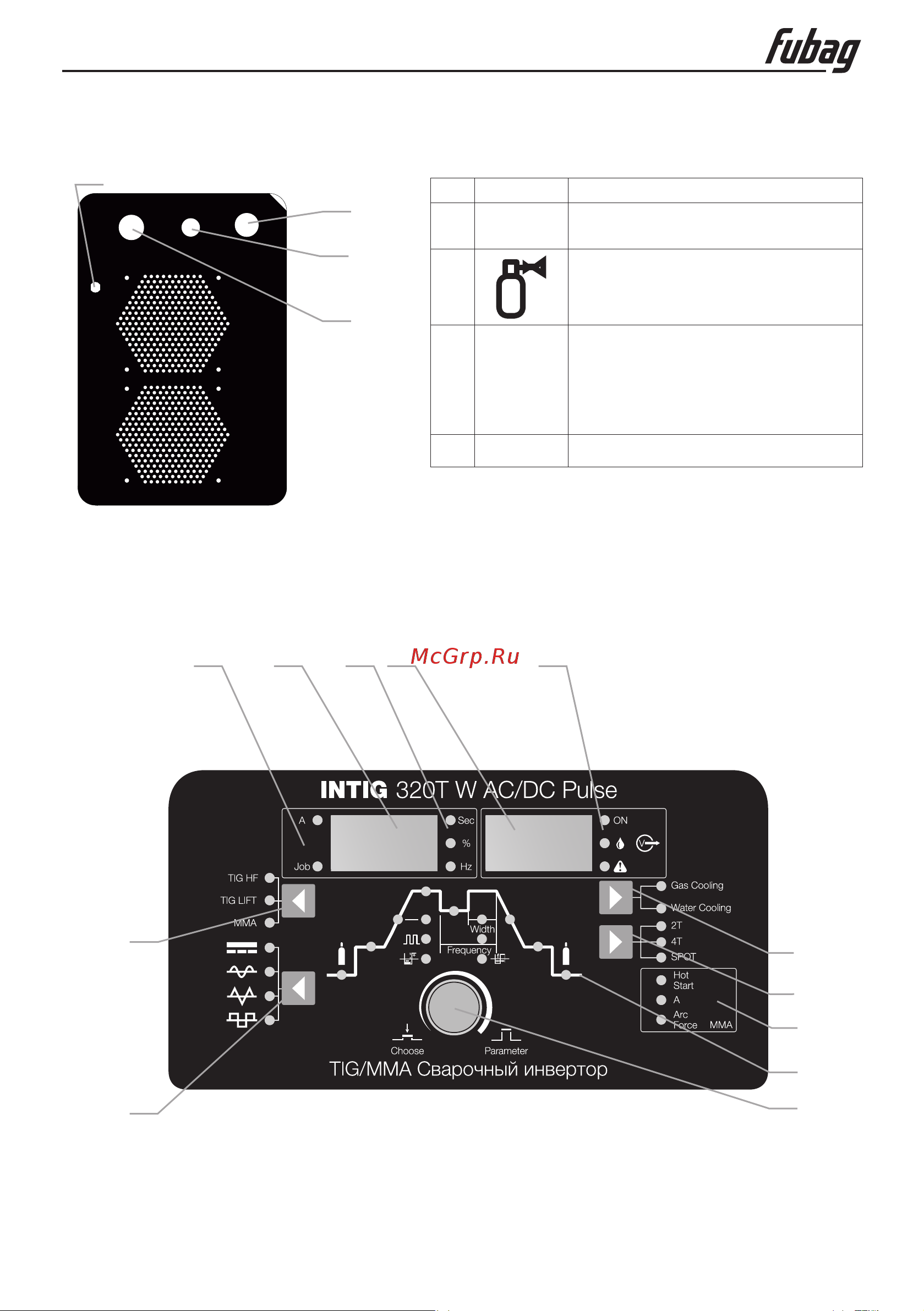

3.2 ВИД СЗАДИ
GAS
INPUT
380V
Рис. 3.2
Поз. Символ Описание
1
Выключатель
Включение/выключение аппарата
2
Соединительный штуцер G1/4"
Подключение защитного газа
3
Разъем управления модулем
жидкостного охлаждения
Подключение кабеля между
источником питания и модулем
жидкостного охлаждения
4 Сетевой кабель
2
3
1
3.3 ПАНЕЛЬ УПРАВЛЕНИЯ – ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Рис. 3.3
7
11
8
10
1 3 2 4 5
6
9
12
4
