2.2 Интерфейс командной строки (CLI)
Коммутатор поддерживает 2 типа интерфейса для конфигурирования: CLI (Command Line
Interface) и SNMP. CLI интерфейс знаком большинству пользователей и как уже описывалось
выше Out-of-Band управление и Telnet используют CLI интерфейс для настройки коммутатора.
В основе CLI интерфейса лежит оболочка, состоящая из набора команд. Команды разделе-
ны по категориям в соответствии со своими функциями по настройке и управлению коммутатором.
Каждая категория определяется различными конфигурационными режимами.
CLI интерфейс определяется:
• Режимами конфигурирования.
• Синтаксисом команд.
• Короткими сочетаниями клавиш.
• Функцией справки.
• Проверкой корректности ввода.
• Сокращенным вводом команд.
2.2.1 Режимы конфигурирования

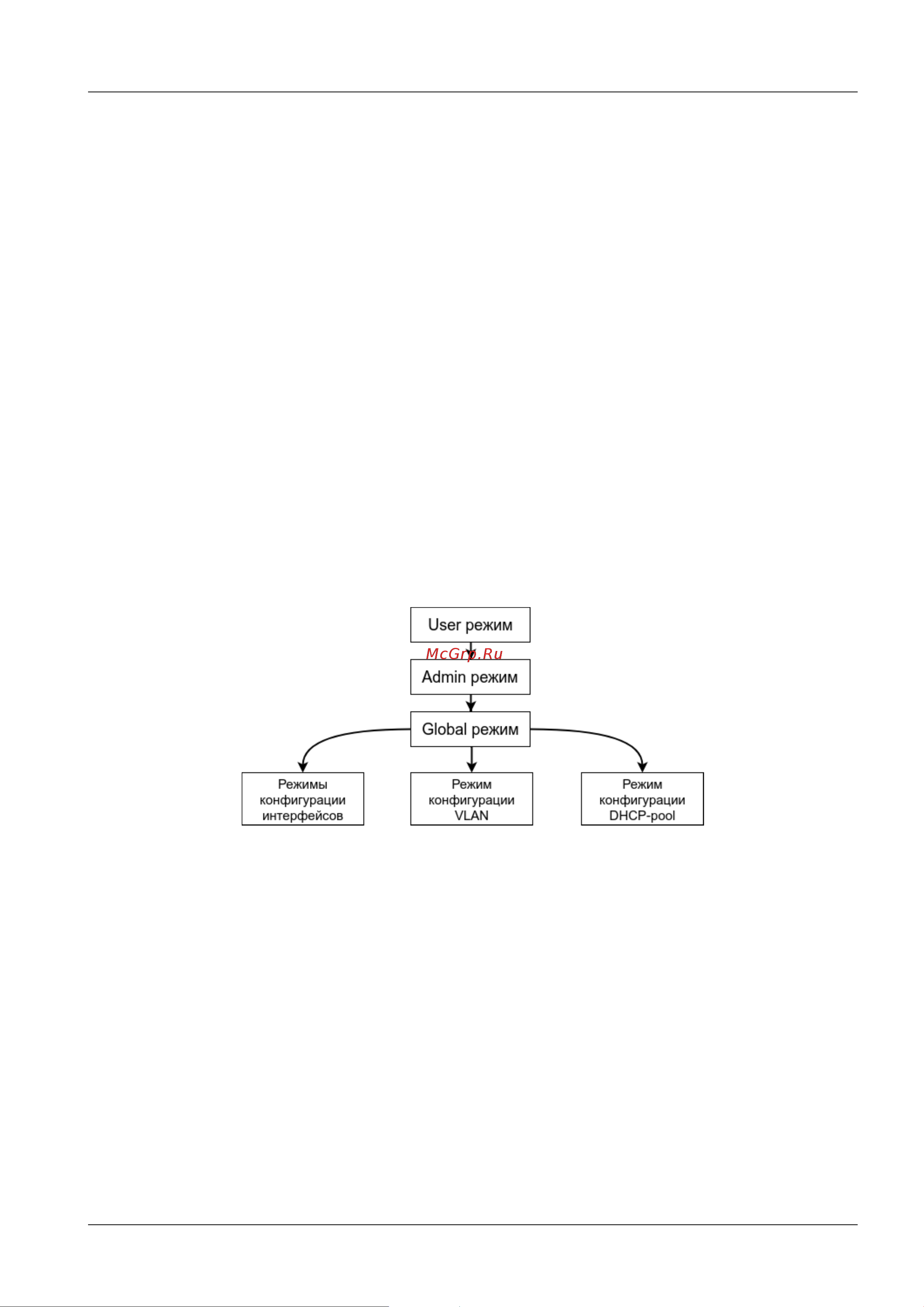

Рисунок 2.1 - Режимы конфигурирования CLI
User режим
При входе в CLI интерфейс пользователь попадает в режим user. В User режиме приглашение
выглядит как hostname>. Символ “>” означает что пользователь находится в User режиме. При
выходе из Admin режима пользователь также попадает в User режим.
В User режиме недоступна настройка коммутатора, разрешены только команды show.
Admin режим
В Admin режим попадают пользователи после ввода команды enable и пароля, если задан
пароль для enable. В admin режиме приглашение CLI выглядит как hostname#. Символ ‘#” означает
что пользователь находится в admin режиме.
В Admin режиме пользователь может запрашивать вывод полной конфигурации и статуса
коммутатора, а также может переходить в режим глобального конфигурирования (Global режим)
Основные настройки управления 15
