20. Dot1q-tunnel 105

20. Dot1q-tunnel

20.1 Общие сведения о Dot1q-tunnel

Dot1q-tunnel, также известный как QinQ (802.1Q-in-802.1Q), является расширением

стандарта 802.1Q. Его идея заключается в инкапсуляции тега VLAN клиента (тег СVLAN) в

тег VLAN поставщика услуг (тег SPVLAN). Имея 2 тэга, трафик передается в сети

поставщика услуг, чем обеспечивает l2-канал для пользователя.

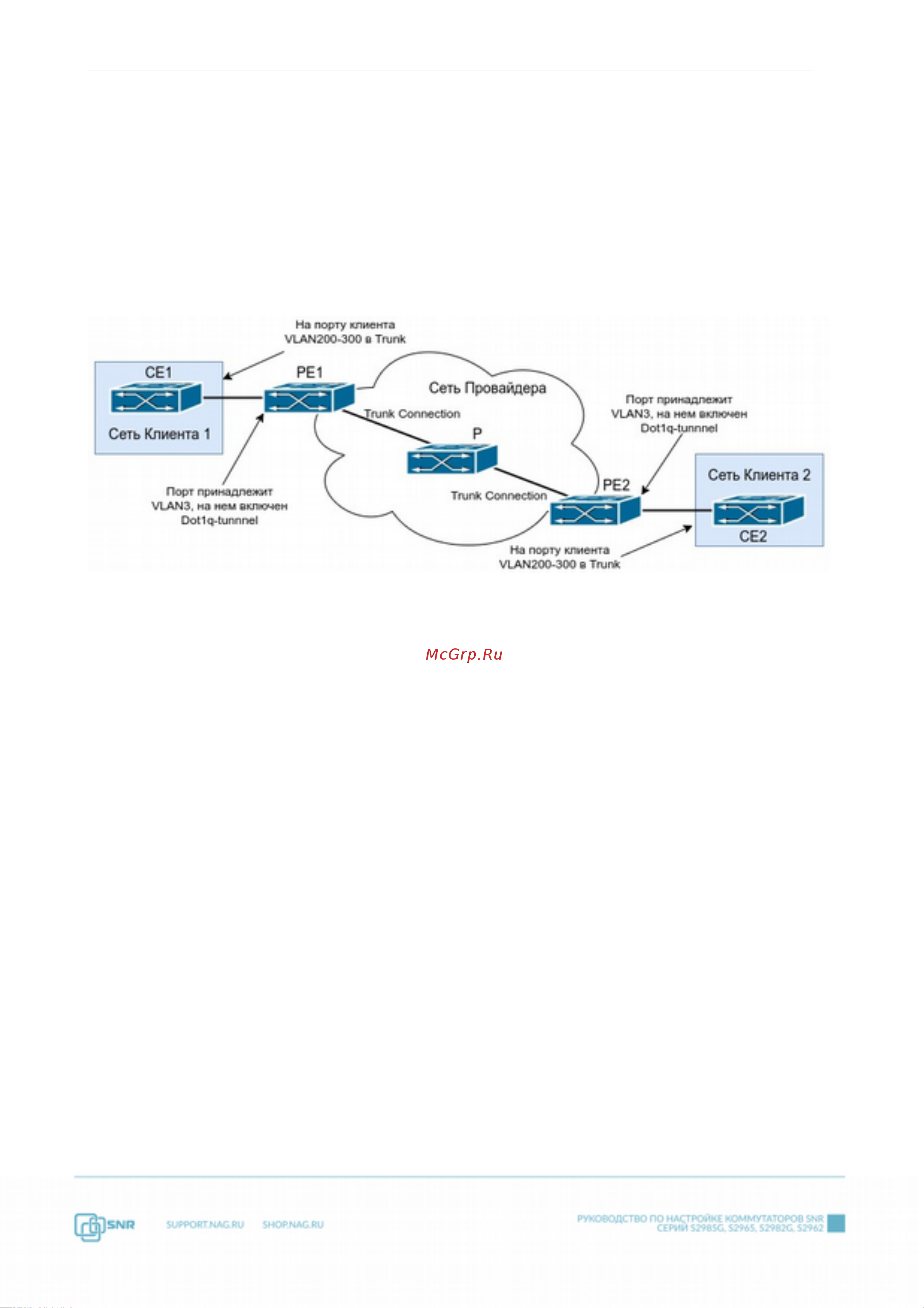

Рисунок 20.1 Режим обмена трафиком dot1q-tunnel

Как показано выше, после включения на порту подключения пользователя dot1q-

tunnel, коммутатор назначает идентификатор SPVLAN (SPVID) VLAN 3. Для одного и того

же пользователя сети на разных PE должны быть назначены одинаковые SPVID. Когда

пакет из CE достигает PE, он несет тег VLAN 200-300 внутренней сети пользователя.

Поскольку функция dot1q-tunnel включена, порт на PE1 добавит в пакет другой тег VLAN,

идентификатором которого является SPVID, назначенный пользователю. После этого

пакет будет передаваться только во VLAN 3 по сети Интернет-провайдера c двумя тегами

VLAN одновременно (внутренний тег добавляется при входе на PE1, а внешний - SPVID).

На порту подключения пользователя коммутатора PE2 перед отправкой кадров в CE2,

внешний тег VLAN удаляется, - CE2 принимает пакет абсолютно идентичный тому,

который был отправлен CE1.

Технология Dot1q-tunnel предоставляет операторам возможность передачи

трафика разных клиентов в только одном собственном VLAN. При этом и Интернет-

оператор и его клиент могут настроить свои собственные VLAN.

Dot1q-tunnel имеет следующие преимущества:

- Обеспечивает простой L2-канал для пользователя, требующий небольших

ресурсов как со стороны настройки\обслуживания, так и со стороны

аппаратных возможностей оборудования

- Расширяет количество доступных к использованию VLAN

- Позволяет пользователям самостоятельно выбирать номер тэга VLAN в не

зависимости от тега VLAN в сети Интернет-провайдера
