11. LACP и агрегация портов 75

11.3 Пример конфигурации агрегации портов

Сценарий 1: LACP

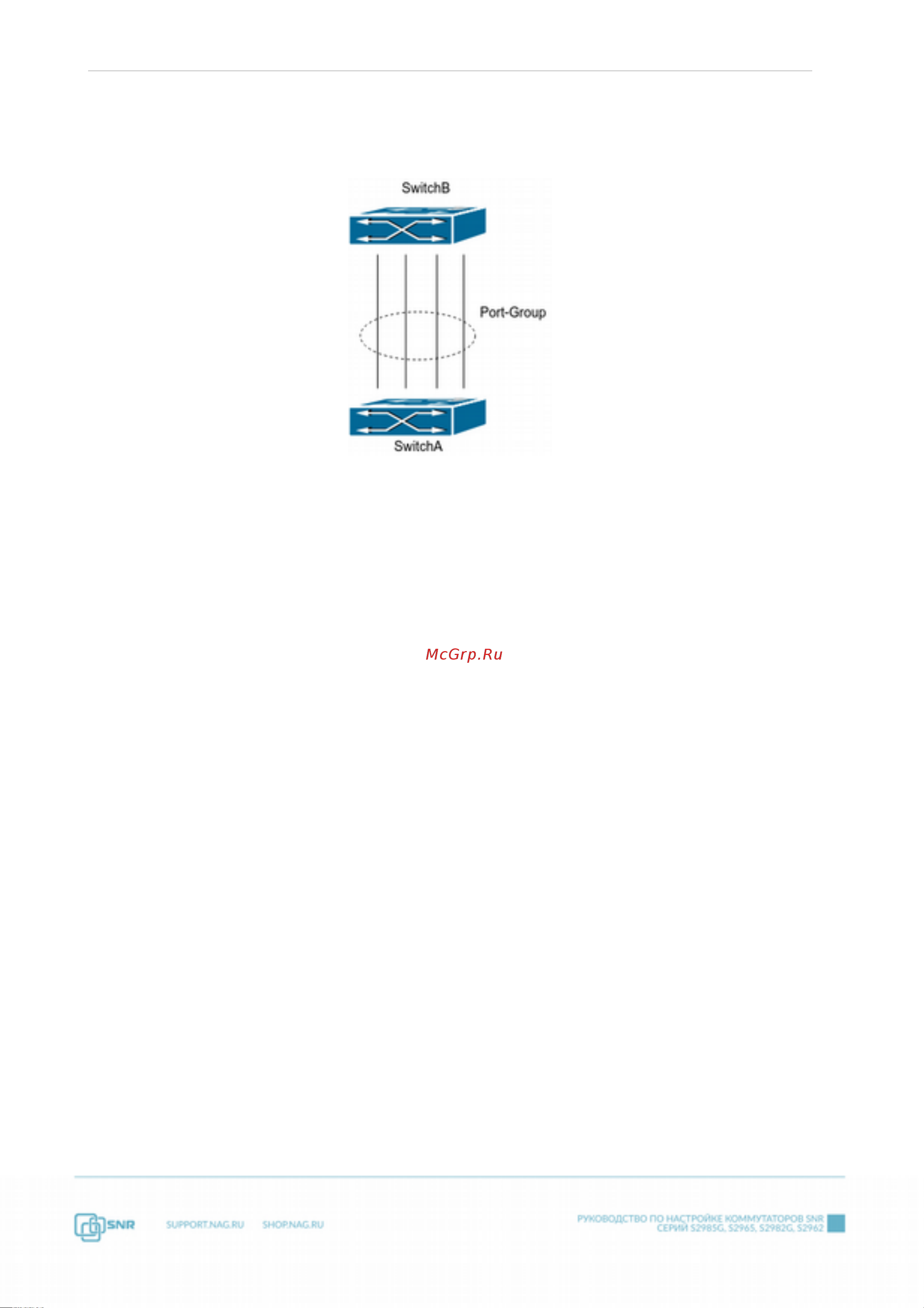

рисунок 11.1 LACP

Коммутаторы SwitchA и SwitchB соединены между собой с помощью 4х линий: порты

1/0/1-1/0/4 коммутатора SwitchA добавлены в port-group 1 в режиме active, порты 1/0/7-

1/0/10 коммутатора SwitchB добавлены в port-group 2 в режиме passive. В результате

конфигурации и согласований LACP порты 1/0/1-1/0/4 коммутатора SwitchA будут

объединены в интерфейс “Port-Channel1”, а порты 1/0/7-1/0/10 коммутатора SwitchB будут

объединены в интерфейс “Port-Channel2”.

Конфигурация будет выглядеть следующим образом:

SwitchA#config

SwitchA(config)#interface ethernet 1/0/1-4

SwitchA(Config-If-Port-Range)#port-group 1 mode active

SwitchA(Config-If-Port-Range)#exit

SwitchA(config)#interface port-channel 1

SwitchA(Config-If-Port-Channel1)#

SwitchB#config

SwitchB(config)#port-group 2

SwitchB(config)#interface ethernet 1/0/7-10

SwitchB(Config-If-Port-Range)#port-group 2 mode passive

SwitchB(Config-If-Port-Range)#exit

SwitchB(config)#interface port-channel 2

SwitchB(Config-If-Port-Channel2)#
