16. BPDU-Tunnel 93
2. Настроить порты для BPDU-tunnel.
Команда Описание
bpdu-tunnel-protocol {stp| gvrp|
dot1x| user-defined-protocol
<name>}
no bpdu-tunnel-protocol {stp|
gvrp| dot1x| user-defined-protocol
<name>}
В режиме конфигурации порта
Включить на порту заранее
сконфигурированный BPDU-tunnel. Команда
no выключает эту функцию на порту.
16.3 Пример конфигурации BPDU-Tunnel

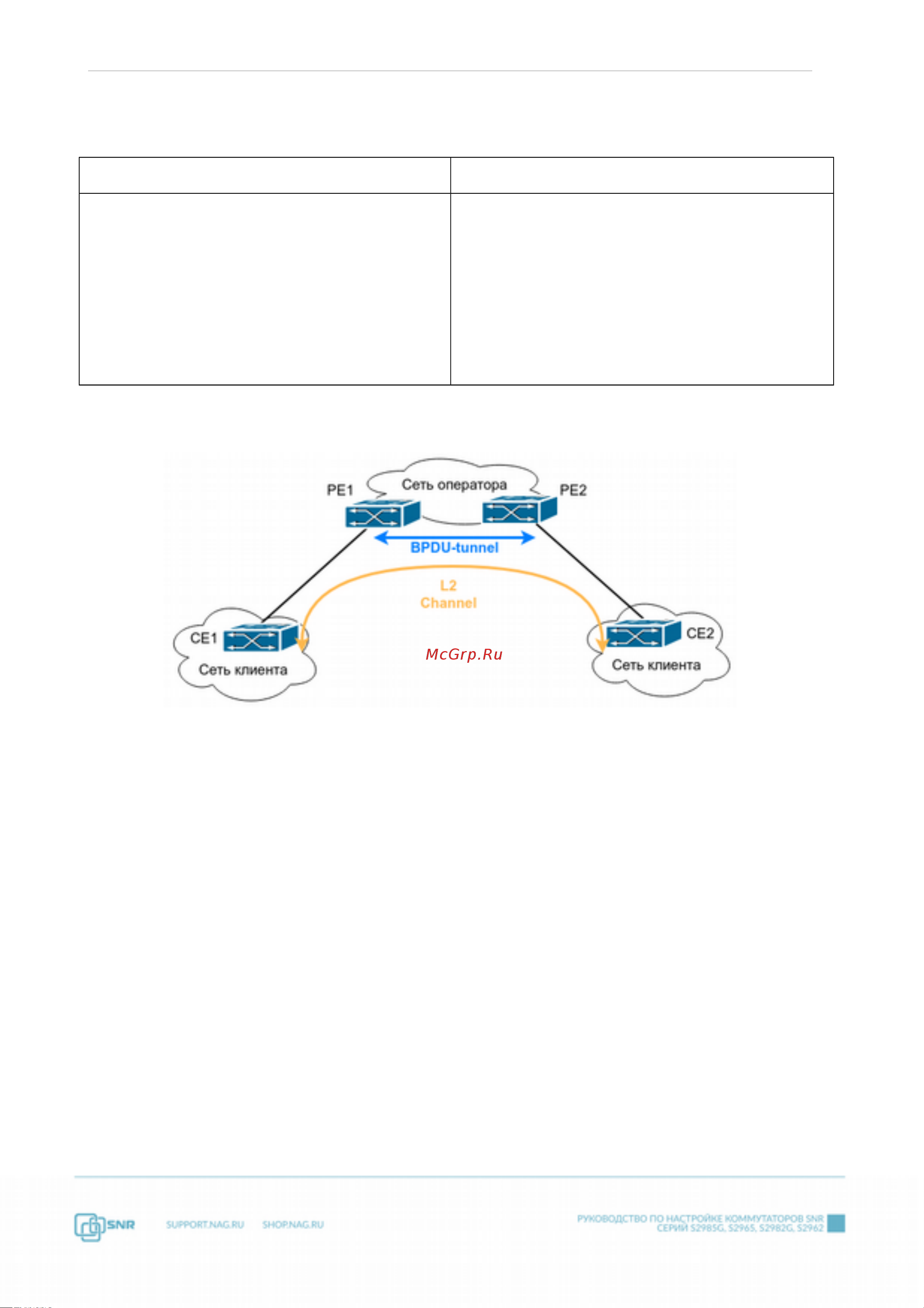

Рисунок 16.1 BPDU-Tunnel
Как показано на рисунке 16.1, оператор предоставляет клиенту L2 VLAN для
соединения географически удаленных филиалов через коммутаторы PE1 и PE2. В свою
очередь, клиент использует коммутаторы CE1 и CE2 для подключения к сети оператора.
В своей сети клиент использует для резервирования протокол STP. Необходимо
настроить BPDU-tunnel для корректной передачи BPDU STP из сети клиента по сети
оператора.
Конфигурация коммутатора PE1:
PE1(config)# bpdu-tunnel-protocol stp default-group-mac
PE1(config-if-ethernet1/0/1)# bpdu-tunnel-protocol stp
Конфигурация коммутатора PE2:
PE2(config)# bpdu-tunnel-protocol stp default-group-mac
PE2(config-if-ethernet1/0/1)# bpdu-tunnel-protocol stp
