23. VLAN-translation 118
vlan-translation miss drop
{in | out | both}
no vlan-translation miss
drop {in | out | both}
В режиме конфигурации порта
Сконфигурировать сброс пакетов
Отменить сброс пакетов
4. Просмотр сконфигурированных соответствий VLAN-translation
Команда Описание
show vlan-translation
В Admin режиме
Просмотр сконфигурированных соответствий
трансляции VLAN
23.3 Конфигурация VLAN-translation
Сценарий:
Пограничные коммутаторы PE1 и PE2 Интернет-провайдера поддерживают VLAN
20 для передачи трафика между CE1 и CE2 из клиентской сети через собственный VLAN
3. Порт 1/0/1 PE1 Подключен к CE1, порт 1/0/10 подключен к публичной сети, порт 1/0/1
PE2 подключен к CE2, порт 1/0/10 подключен к публичной сети.
Ри

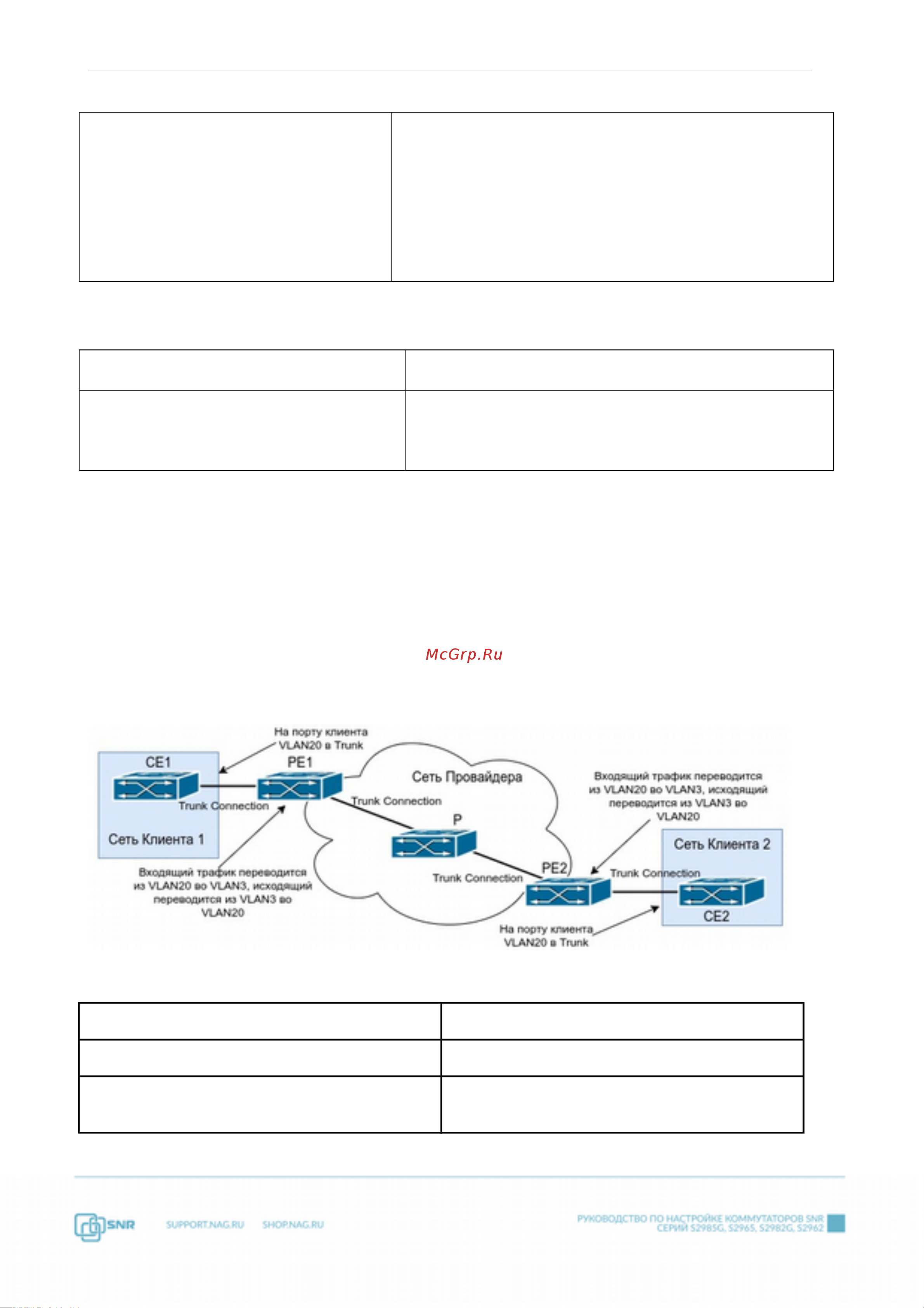

сунок 23.1 Топология с применением VLAN-translation
Объект Описание конфигурации
VLAN-translation Ethernet1/0/1 of PE1 and PE2.
Trunk Port Ethernet1/0/1 and Ethernet1/0/10 of PE1 and
PE2.
