10
Описание панелей
Note
Перед первым подключением TRI-CAPTURE к компьютеру, в последний требуется устано-
вить драйвер (стр. 14).

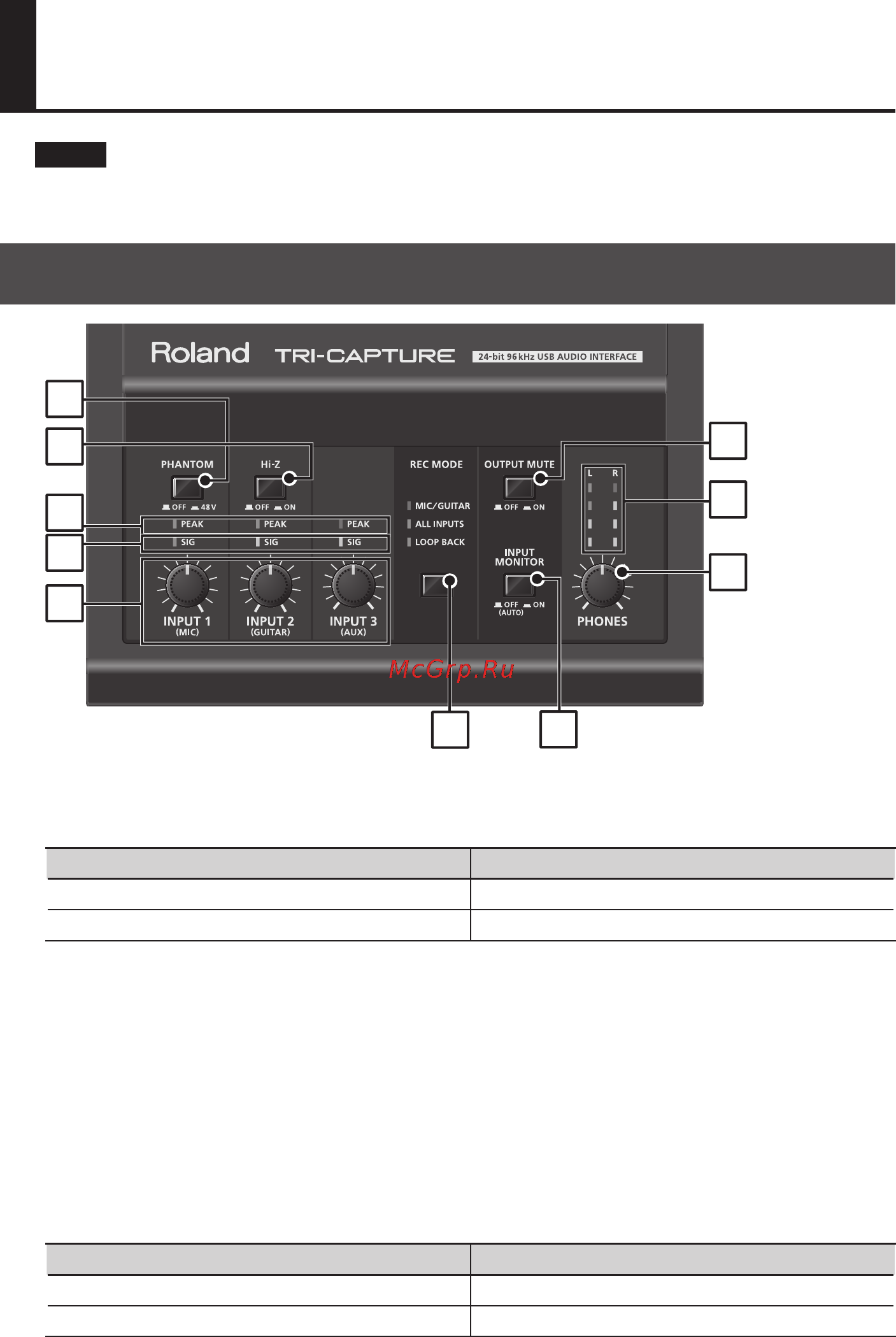

Верхняя панель
1
10
2
8
7
3
4
5
6
9
1. Селектор [PHANTOM]
Включает/отключает подачу фантомного питания на разъемы XLR входа INPUT 1 (MIC).
Подключенное оборудование Положение селектора [PHANTOM]
Конденсаторный микрофон 48V
Прочее оборудование OFF
Всегда отключайте фантомное питание при коммутации с любым оборудованием, кроме
конденсаторных микрофонов, в которых предусмотрено его использование. Если подать
фантомное питание на динамические микрофоны, аудиопроигрыватели или другие устройс-
тва, не рассчитанные на его использование, можно вывести их из строя. Перед подключением
микрофона ознакомьтесь с его техническими характеристиками, которые размещены в
прилагаемом к нему руководстве пользователя.
TRI-CAPTURE обеспечивает фантомное питание 48 В постоянного тока, 10 мА максимум
2. Селектор [Hi-Z]
Переключает импеданс (входное сопротивление) входа INPUT 2 (GUITAR). Выбирайте высокий
(Hi-Z) или низкий (Lo-Z) импеданс в зависимости от подключаемого оборудования.
Подключенное оборудование Положение селектора [Hi-Z (INPUT 1)]
Гитара или бас ON (Высокий импеданс)
Прочее оборудование OFF (Низкий импеданс)
