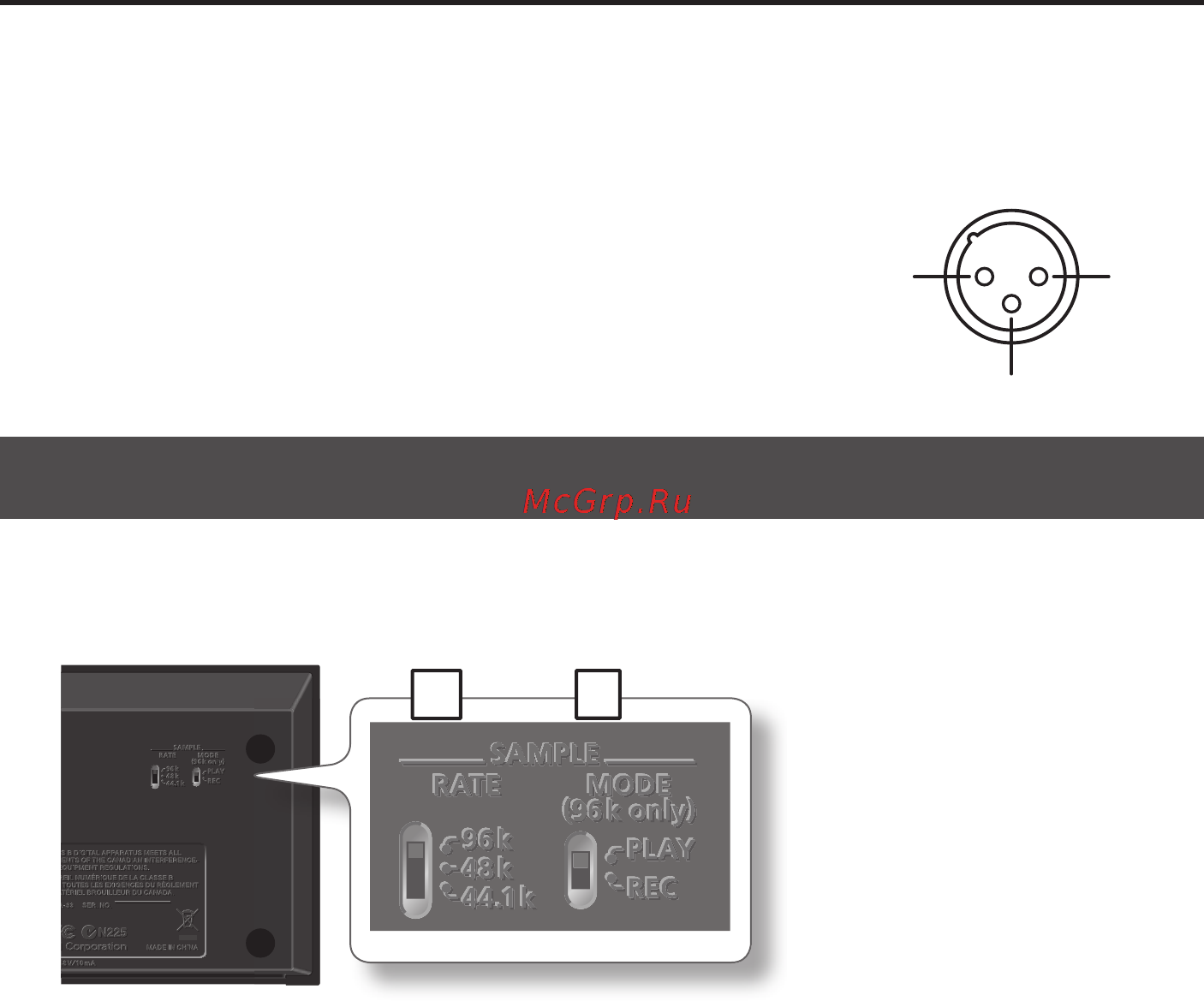

Описание панелей
16. Разъем INPUT 1 (MIC)
Аналоговый аудиовыход. Поддерживает аудиосигналы с уровнем от -60 до -30 dBu
Данный вход поддерживает подачу фантомного питания 48 В на конденсаторные микрофоны.
Для этого установите селектор [PHANTOM] в положение “48V”.
* Прибор оборудован симметричными разъемами XLR. Схема
их распайки приведена на рисунке ниже. Всю коммутацию
осуществляйте в соответствии с распайкой подключаемого
оборудования.
Нижняя панель
* Переворачивая прибор, подкладывайте под его углы газеты или журналы, а также следите
за тем, чтобы не повредить кнопки и регуляторы. Будьте аккуратны, переворачивая
прибор, чтобы не допустить его падения и опрокидывания.
17 18
17. Селектор [SAMPLE RATE]
Устанавливает рабочую частоту дискретизации.
После переключения частоты дискретизации отключите кабель USB, соединяющий
TRI-CAPTURE с компьютером, затем вновь подключите его.
18. Селектор [MODE]
Выбирает режим записи или воспроизведения, когда селектор [SAMPLE RATE] установлен в
положение “96k”.
Когда селектор [SAMPLE RATE] установлен в положение “96k”, TRI-CAPTURE не может одновре-
менно записывать и воспроизводить аудиоданные. Для записи установите селектор [MODE] в
положение “REC”, для воспроизведения — в “PLAY”.
1: земля2: “+”
3: “-”
