Описание панелей
10. Регулятор [PHONES]
Устанавливает громкость аудиосигналов на разъеме PHONES.
* Громкость сигналов на выходных разъемах OUTPUT в рамках TRI-CAPTURE не регулируется.

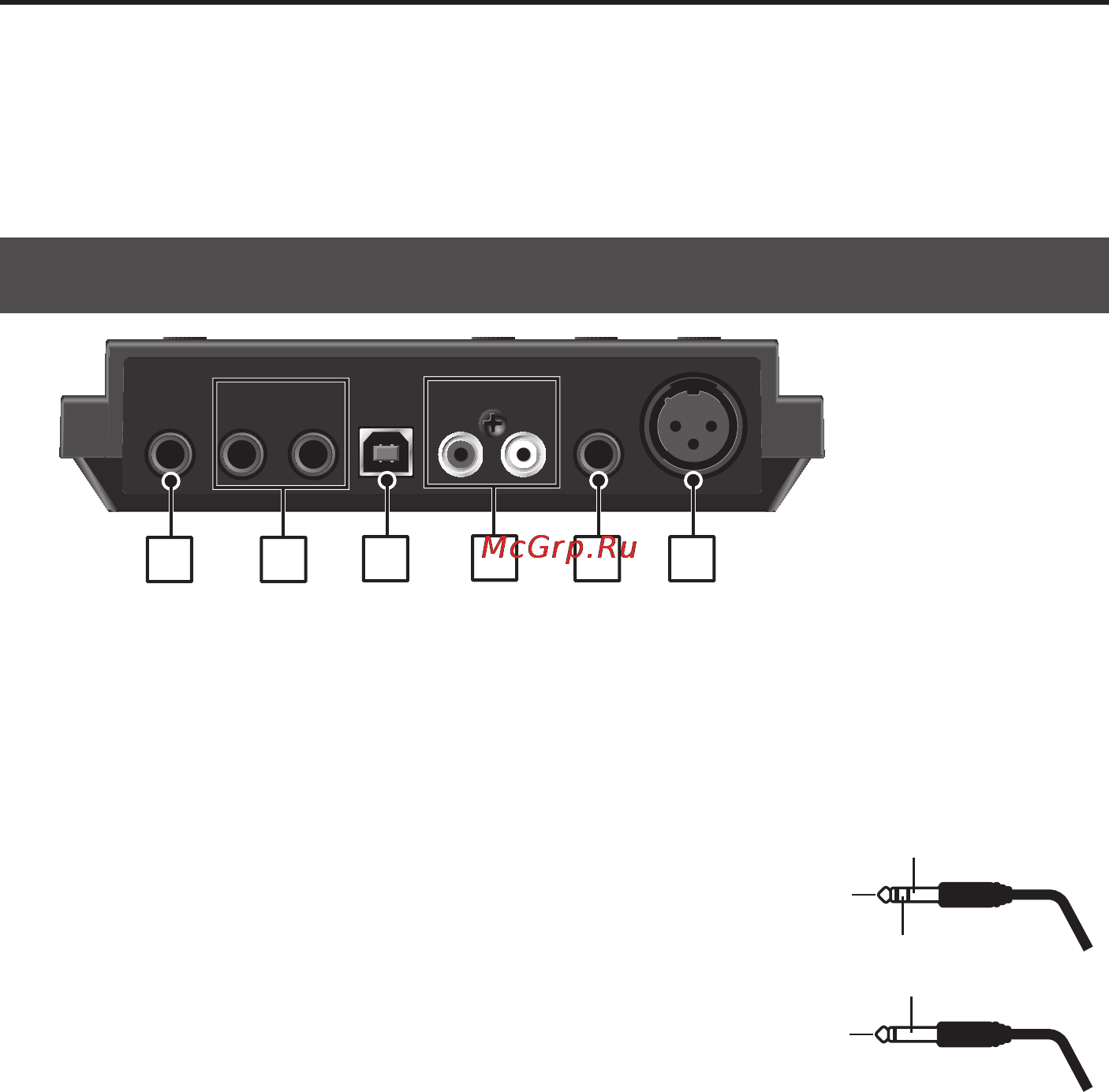

Тыльная панель
11 12
13
14
15 16
11. Разъем PHONES
Служит для подключения наушников. Сигнал на данном выходе не зависит от положения
селектора [OUTPUT MUTE].
12. Разъемы OUTPUT (комбинированные: симметричные TRS/несимметричные TS)
Аналоговые аудиовыходы.
* Прибор оборудован симметричными разъемами
TRS. Схема их распайки приведена на рисунке.
Всю коммутацию осуществляйте в соответствии с
распайкой подключаемого оборудования.
Также поддерживается коммутация несимметричных
разъемов TS.
13. Разъем USB
Служит для коммутации с компьютером.
Перед первым подключением прибора к компьютеру в последний необходимо установить
драйвер (стр. 14).
14. Разъемы INPUT 3 (AUX)
Служат для подключения аудиоустройства.
Уровень входного сигнала устанавливается регулятором [INPUT 3 (AUX)].
15. Разъем INPUT 2 (GUITAR)
Служит для подключения гитары или баса.
Уровень входного сигнала устанавливается регулятором [INPUT 2 (GUITAR)].
Земля (экран)
“+” (наконечник)
“-” (кольцо))
Земля (экран)
“+” (наконечник)
