ViewSonic CD4620 9

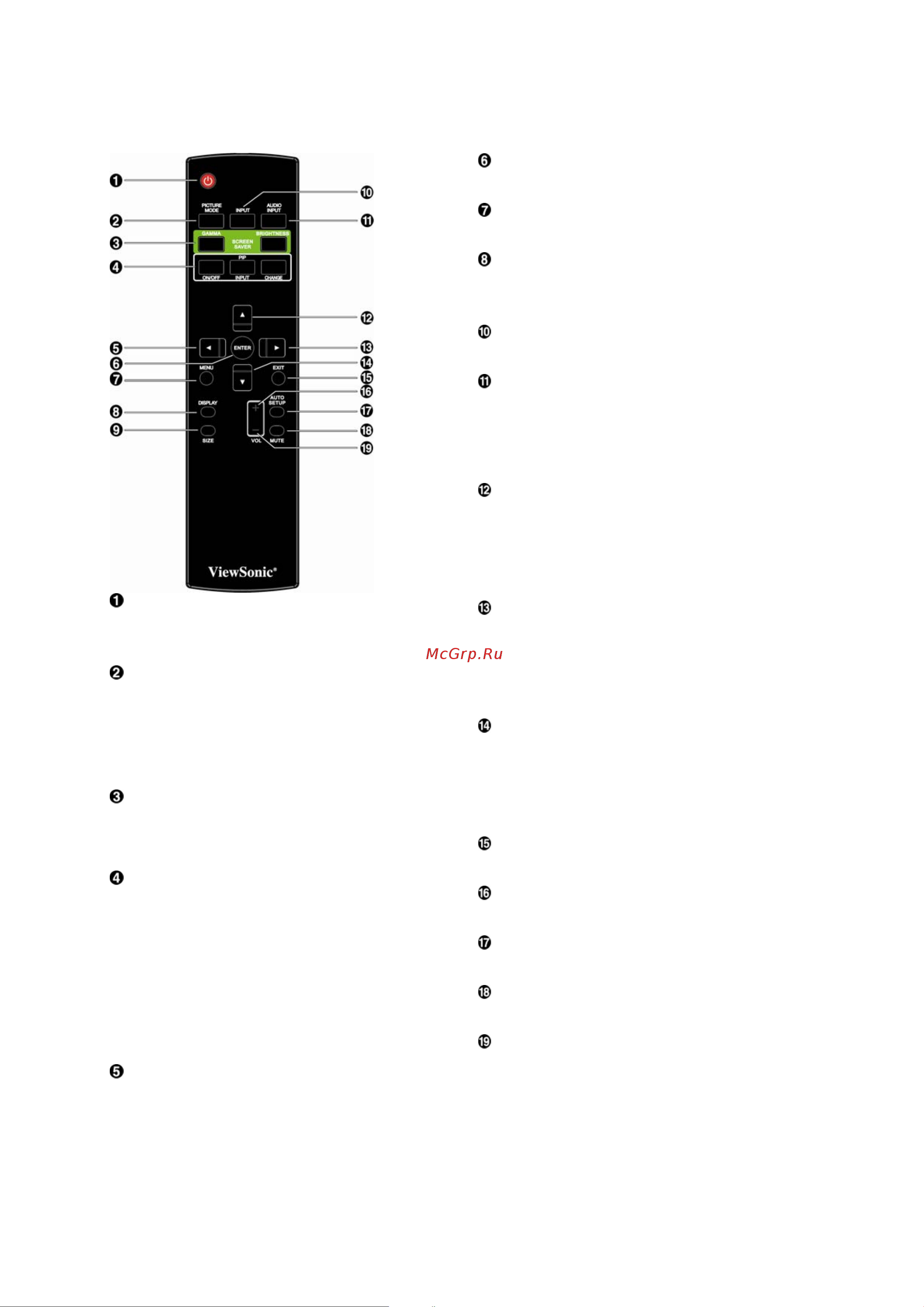

Беспроводной пульт дистанционного управления
Кнопка управления питанием POWER
Включает/отключает питание.
* Если не горит индикатор питания на мониторе,
элементы управления не работают.
Кнопка PICTURE MODE Выбор режима
изображения: [HIGHBRIGHT] (ОЧЕНЬ ЯРКО),
[STANDARD] (СТАНДАРТ), [sRGB], [CINEMA] (КИНО).
HIGHBRIGHT: для движущегося изображения,
например, видео
STANDARD: для изображений (заводская настройка)
sRGB: для изображений с текстом
CINEMA: для фильмов.
Кнопка SCREEN SAVER (экранная
заставка)
Кнопка GAMMA: переключение гамма настроек.
Кнопка BRIGHTNESS: переключение настроек
яркости.
Кнопка PIP (картинка в картинке)
Кнопка ON/OFF (Вкл./Выкл.):
Включение/выключение функции "картинка в
картинке".
Кнопка INPUT: выбор входного сигнала «картинка в
картинке».
Кнопка CHANGE: смена местами основного и
вспомогательного изображений (картинок).
Примечание:
Режимы «PIP» и «POP» не работают, если размер
экрана «CUSTOM» или «REAL».
Кнопка уменьшения LEFT
Действует как кнопка (W) для уменьшения
регулируемого значения в меню OSD. Небольшой
экран, в котором настраивался режим «PIP»,
перемещается влево.
Кнопка ENTER В экранном меню выполняет
функцию кнопки «SET» (Ввод).
Кнопка MENU
Включение/выключение режима меню.
Кнопка DISPLAY
Включение/выключение информационного экранного
меню.
Кнопка INPUT Выбор входного сигнала: [RGB1],
[RGB2], [RGB3], [DVD/HD], [VIDEO<S>] и [VIDEO].
Кнопка AUDIO INPUT Изменение аудио сигнала
для каждого видеоисточника. Изменение аудио
сигнала с [AUDIO1] на [AUDIO2], [AUDIO3] и [HDMI] по
порядку. Обратите внимание, что вы не можете
выбрать аудио сигнал для [VIDEO<S>] или [VIDEO].
[HDMI] выбирается только для видеоисточников
[RGB 1] и [RGB 2].
Кнопка UP
Действует как кнопка S для перемещения
выделенной области вверх при выборе регулируемого
значения в меню OSD. Небольшой экран, в котором
настраивался режим «PIP», перемещается вверх.
Кнопка увеличения RIGHT
Действует как кнопка (X) для увеличения
регулируемого значения в меню OSD. Небольшой
экран, в котором настраивался режим «PIP»,
перемещается вправо.
Кнопка DOWN
Действует как кнопка T для перемещения
выделенной области вниз при выборе регулируемого
значения в меню OSD. Небольшой экран, в котором
настраивался режим «PIP», перемещается вниз.
Кнопка EXIT
Возврат к предыдущему меню в меню OSD.
VOLUME + кнопка увеличения
Увеличение уровня звука.
Кнопка AUTO SETUP
Вход в меню автоустановки.
Кнопка MUTE
Включает/отключает аудио звук.
VOLUME – кнопка уменьшения
Снижает уровень звука.
