ViewSonic CD4620 17
Подсоединение оборудования с цифровым интерфейсом
Можно выполнить подсоединение оборудования, имеющего цифровой интерфейс, совместимый со стандартом
DVI (Digital Visual Interface - интерактивное цифровое видео).

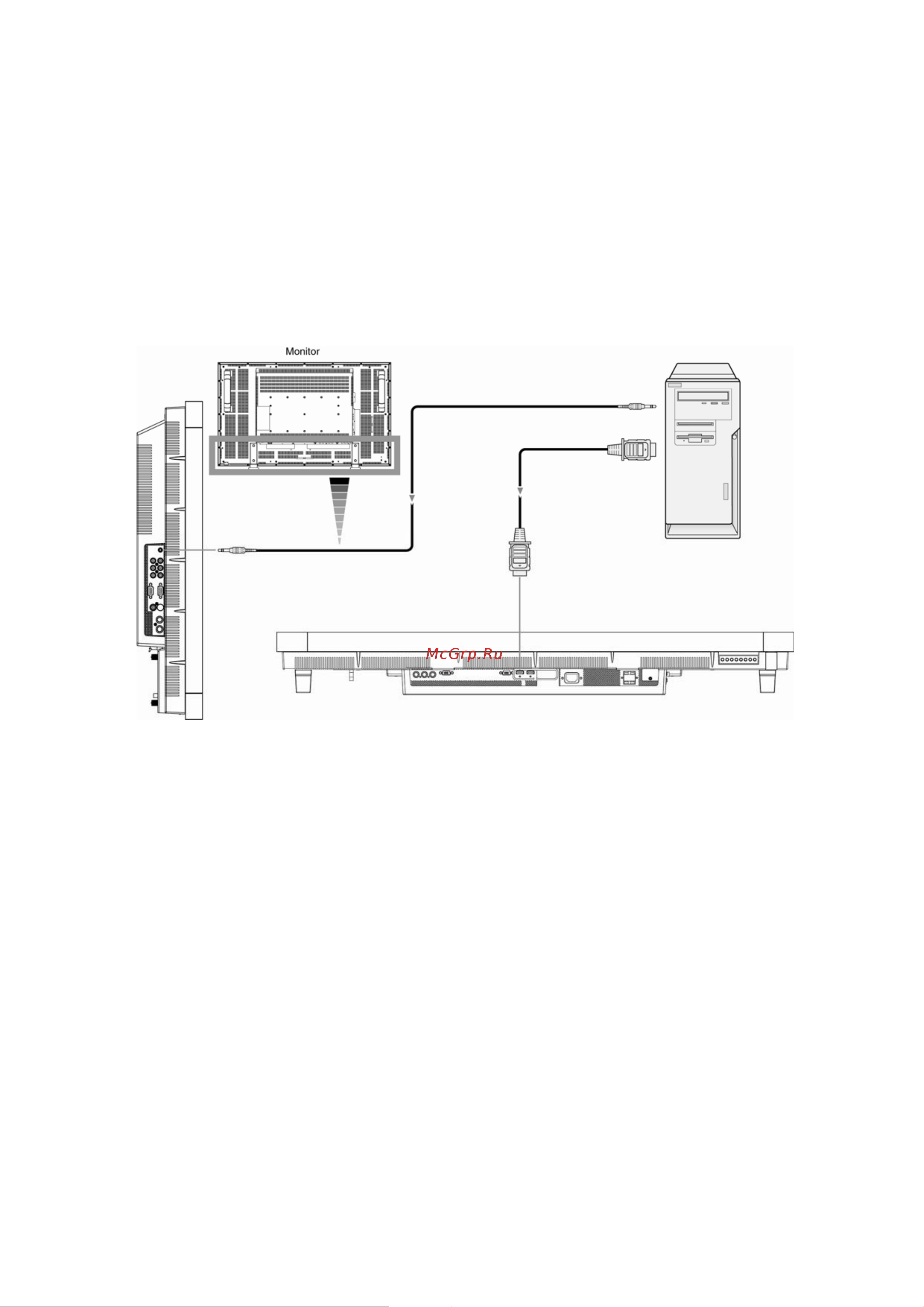

Подсоединение ЖК-монитора к компьютеру с цифровым выходом
y Разъем RGB 1, RGB 2 IN можно использовать для подсоединения кабеля HDMI.
y Разъем RGB 1, RGB 2 IN можно подсоединить к выходу HDMI или выходу DVI-D на ПК.
y Для поддержания качества изображения используйте кабель, который соответствует стандартам DVI. (См. стр.
29 «РЕЖИМ ВВОДА HDMI» )
y В качестве аудио входов могут использоваться разъемы AUDIO IN 1, 2, 3 или HDMI. Для подключения выберите
AUDIO 1, 2 , 3 или HDMI нажатием кнопки AUDIO INPUT (Аудио вход). Выбор HDMI возможен
только при
подсоединении к RGB 1 или 2.
y Вход сигнала от разъема HDMI не может являться выходом на разъем RGB OUT.
* Кабели не входят в комплект поставки.
