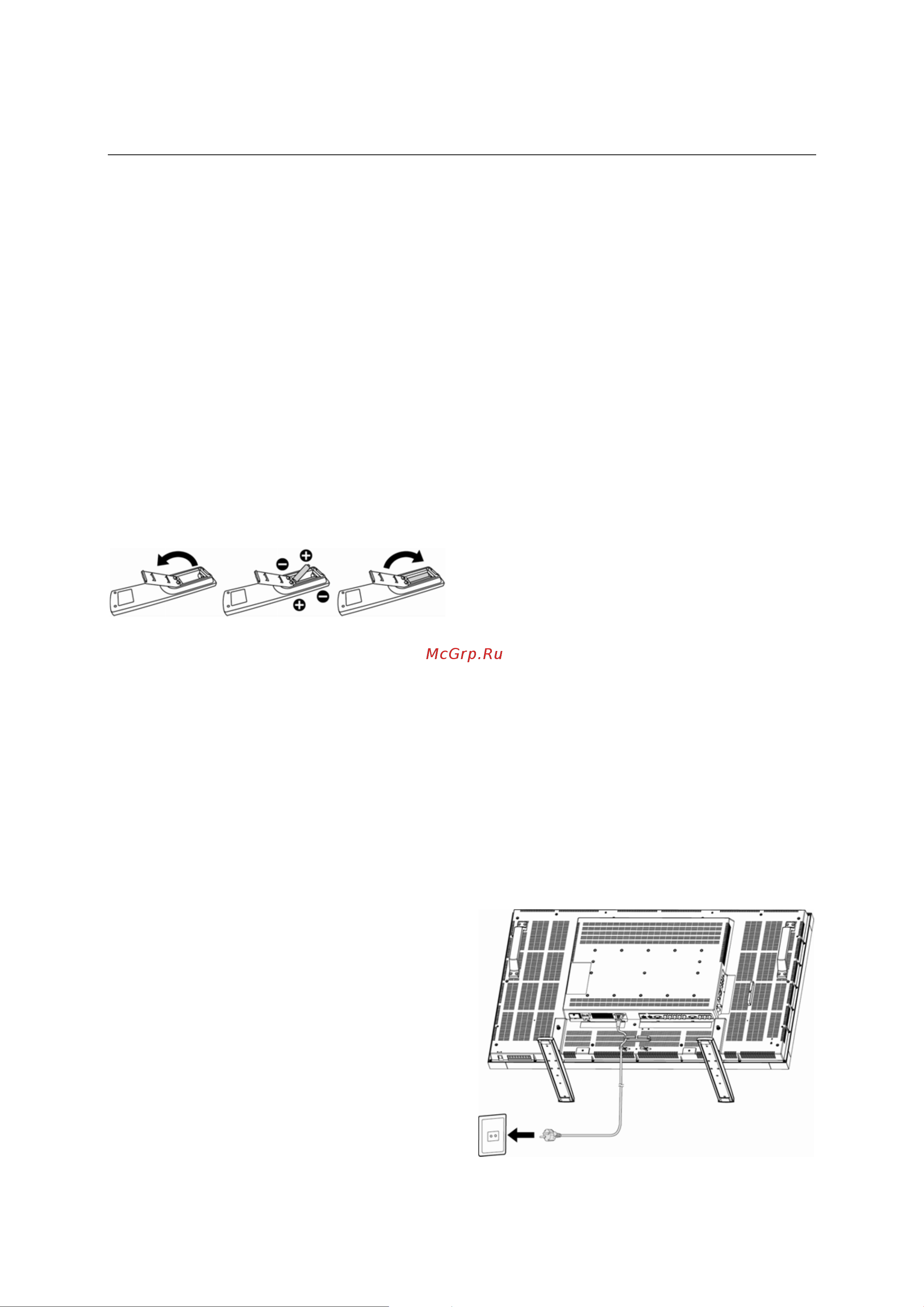

ViewSonic CD4620 11
Процедура установки
1. Определите место установки
ВНИМАНИЕ: НЕ ПЫТАЙТЕСЬ УСТАНАВЛИВАТЬ ЖК-МОНИТОР САМОСТОЯТЕЛЬНО. Установка ЖК-дисплея должна
выполняться квалифицированным специалистом. Для получения дополнительной информации обратитесь к дилеру.
ВНИМАНИЕ: ПЕРЕМЕЩЕНИЕ ИЛИ УСТАНОВКУ ЖК-МОНИТОРА СЛЕДУЕТ ВЫПОЛНЯТЬ ГРУППОЙ ИЗ ДВУХ ИЛИ
БОЛЕЕ ЧЕЛОВЕК. Несоблюдение данной меры предосторожности может привести к получению травмы при падении
ЖК-монитора.
ВНИМАНИЕ: Не допускается
установка или эксплуатация дисплея в перевернутом положении, экраном вверх или
экраном вниз.
ВНИМАНИЕ: Не устанавливайте ЖК-монитор там, где он будет подвержен воздействию прямых солнечных лучей, так как
это вызывает дефекты изображения.
ВНИМАНИЕ: Данный монитор оборудован датчиком температуры и вентилятором. Если дисплей нагревается слишком
сильно, происходит автоматическое включение вентилятора. Если
ЖК-дисплей перегревается при включенном
вентиляторе, появляется меню «Внимание». При появлении меню «Внимание» следует прекратить работу и дождаться
пока устройство остынет. Если ЖК-монитор монтирован в какой-либо корпус или на поверхность ЖК-монитора
установлен защитный экран, необходимо проверять внутреннюю температуру монитора при помощи функции «HEAT
STATUS» (КОНТРОЛЬ ТЕМПЕРАТУРЫ). Если в нормальных
условиях работы температура слишком высока, необходимо
установить режим работы вентилятора «ВКЛ.» в меню функции SCREEN SAVER (ЭКРАННАЯ ЗАСТАВКА).
ВАЖНО:
Чтобы не поцарапать панель, подложите под ЖК-монитор защитную прослойку, в которую он был завернут при упаковке.
2. Установите батарейки в пульт ДУ
В качестве источника питания пульта ДУ используются батарейки 1.5В размером AAA . Для установки или замены
батареек выполните следующие действия:
1. Нажмите крышку и сдвиньте ее, чтобы открыть.
2. Вставьте батарейки в соответствии с обозначениями (+) и (-) внутри корпуса.
3. Установите крышку на место.
ВНИМАНИЕ:
В случае неправильного использования батарейки могут протечь или взорваться. Особенно тщательно соблюдайте
следующие рекомендации.
y Вставьте батарейки размера AAA, совмещая значки + и – на каждой батарейке со значками + и – в отделении для
батареек.
y Не вставляйте батарейки разных типов.
y Не вставляйте вместе новые и старые батарейки. Это сокращает срок службы
батареек или приводит к утечке
батареек.
y Немедленно удаляйте отработанные батарейки для предотвращения попадания жидкости от утечки батареек в
отделение для батареек. Не касайтесь руками электролита, выделяющегося из батарейки, это приведет к
повреждению кожи. .
ПРИМЕЧАНИЕ:
Если не планируется использовать пульт ДУ в течение длительного периода времени, извлеките из него батарейки.
3. Подсоедините внешнее
оборудование
Для защиты подсоединяемого оборудования отключите
основное питание, прежде чем выполнять
подсоединение.
Обратитесь к руководству пользователя для
оборудования.
4. Подсоедините прилагаемый
кабель питания
Розетка электропитания должна находиться как можно
ближе к оборудованию и быть легкодоступной.
Вставьте вилку до конца в розетку питания. Слабое
соединение может стать причиной возникновения помех.
ПРИМЕЧАНИЕ:
Для правильного выбора кабеля переменного тока см.
раздел «Техника безопасности, техническое
обслуживание и рекомендации по эксплуатации».
5. Включите питание
подсоединенного внешнего
оборудования
При подсоединении к компьютеру сначала включите
питание компьютера.
6. Проверьте работу
подключенного внешнего
оборудования
Отображение сигнала на необходимом внешнем
оборудовании.
